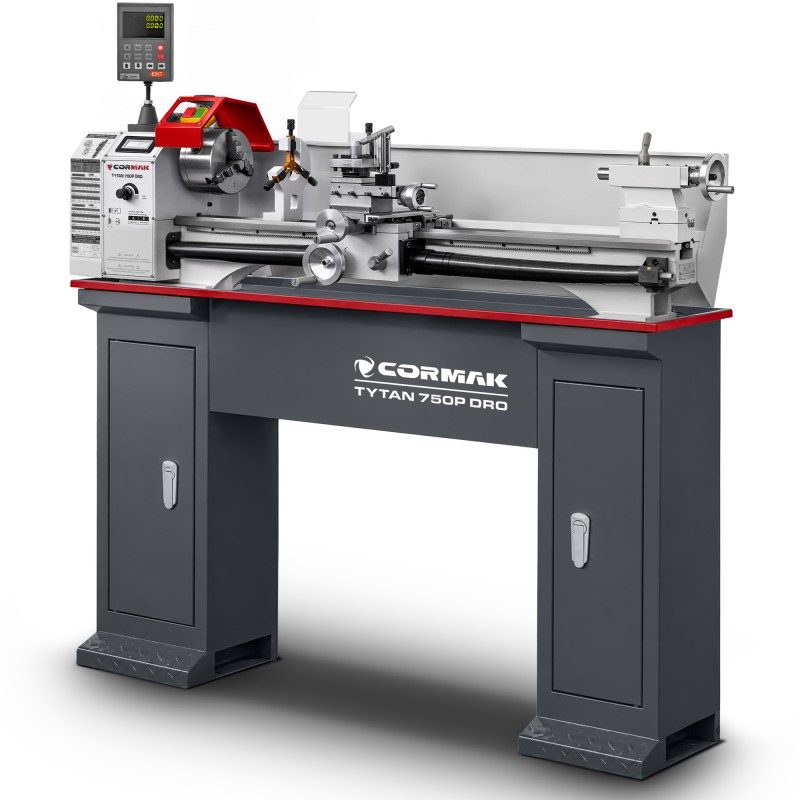

Il tornio universale CORMAK TYTAN 220x750P VARIO DRO 230V è un moderno tornio convenzionale destinato alla lavorazione precisa del metallo in officine, reparti di manutenzione, stabilimenti produttivi e laboratori didattici. Grazie alla regolazione continua della velocità del mandrino, al motore efficiente e alla solida struttura in ghisa, la macchina garantisce elevata precisione di tornitura, comfort d’uso e ripetibilità dei pezzi realizzati. È un versatile tornio per metallo, che si adatta perfettamente sia alla produzione unitaria sia a quella di piccole serie.
Principali vantaggi del tornio universale CORMAK TYTAN 220x750P VARIO DRO
Il modello TYTAN 220x750P VARIO è stato progettato per utenti che richiedono alta precisione, stabilità e facile regolazione dei parametri di lavoro. Le soluzioni costruttive applicate consentono di eseguire un’ampia gamma di operazioni di tornitura, filettatura e finitura, mantenendo un’elevata qualità della superficie.
- Regolazione continua dei giri del mandrino nel campo 50–2500 giri/min consente una scelta ottimale dei parametri di taglio.
- Motore 1100W / 230V garantisce un funzionamento stabile anche durante un utilizzo intensivo.
- Visualizzatore digitale della posizione degli assi longitudinale e trasversale (DRO) assicura un rapido controllo delle dimensioni, aumenta la precisione delle impostazioni e migliora la ripetibilità della lavorazione.
- Display LCD permette il controllo continuo della velocità di rotazione del mandrino.
- Guide del bancale temprate aumentano la durata e mantengono un’elevata precisione di guida del carrello.
- Avanzamento longitudinale automatico migliora la ripetibilità della lavorazione e riduce il tempo di esecuzione dei pezzi.
- Possibilità di realizzare filettature metriche e in pollici, sia destre sia sinistre.
- Passaggio mandrino 38mm consente la lavorazione di elementi più lunghi.
- La struttura compatta permette di sfruttare efficacemente lo spazio dell’officina.
Struttura e soluzioni tecnologiche applicate
Il corpo della macchina è realizzato in ghisa di alta qualità, il cui compito è smorzare efficacemente le vibrazioni generate durante la lavorazione. Grazie a ciò, il tornio convenzionale mantiene un’elevata stabilità anche durante la tornitura di materiali più duri. Il bancale con larghezza di 100mm è dotato di guide temprate, che garantiscono precisione di guida del carrello per molti anni.
Il mandrino montato su cuscinetti conici di precisione dispone di cono MK5 e foro passante con diametro 38mm. La regolazione continua della velocità elimina la necessità di cambiare frequentemente i rapporti, migliorando significativamente il lavoro dell’operatore. Il controllo elettronico e il display digitale LCD consentono di impostare rapidamente i parametri adeguati per ogni tipo di materiale.
Il carrello assicura uno scorrimento fluido e una guida precisa dell’utensile, mentre la contropunta dotata di cono MK2 consente un comodo supporto di alberi lunghi e la collaborazione con utensili aggiuntivi.
Un ulteriore vantaggio del tornio è la vasca di raccolta per refrigerante e trucioli, che facilita il mantenimento della pulizia della postazione di lavoro durante la lavorazione. La struttura convoglia efficacemente il refrigerante e raccoglie i trucioli generati, limitandone la dispersione attorno alla macchina. Questa soluzione aumenta il comfort di lavoro dell’operatore, semplifica la manutenzione quotidiana e consente una migliore organizzazione del processo di lavorazione.
Precisione ed elevata efficienza di lavorazione
Il tornio universale CORMAK TYTAN 220x750P VARIO è stato progettato per eseguire operazioni di tornitura precise mantenendo un’elevata qualità della superficie. La struttura rigida, l’avanzamento automatico e la regolazione fluida dei giri permettono di ottenere un’ottima ripetibilità dimensionale e di limitare le vibrazioni durante il lavoro.
Il tornio è dotato di visualizzatore digitale della posizione degli assi longitudinale e trasversale (DRO), che consente un controllo preciso dello spostamento del carrello durante la lavorazione. La misurazione elettronica riduce il rischio di errori derivanti dalla lettura delle scale meccaniche, abbrevia il tempo di impostazione delle quote e aumenta la ripetibilità dei pezzi realizzati. Il visualizzatore digitale migliora notevolmente l’esecuzione di operazioni che richiedono un’elevata precisione dimensionale, sia nella produzione unitaria sia in quella di piccole serie.
La macchina consente la tornitura di elementi con diametro fino a 220mm sopra il bancale e lunghezza fino a 750mm, l’esecuzione di filettature metriche e in pollici, spianatura, foratura, alesatura e lavorazione di finitura. Grazie all’ampio campo di velocità del mandrino, l’operatore può scegliere facilmente i parametri sia per acciaio strutturale, acciaio inox, metalli non ferrosi sia per materie plastiche.
Applicazione
Questo tornio per metallo trova impiego ovunque sia richiesta una lavorazione precisa e ripetibile dei pezzi.
- officine meccaniche e fabbrili,
- stabilimenti produttivi,
- reparti di manutenzione,
- servizi di assistenza per macchine e dispositivi,
- scuole tecniche e centri didattici,
- laboratori di prototipazione e attrezzerie.
Dotazione standard
- basamento per la macchina,
- Visualizzatore digitale 2 assi (DRO)
- mandrino a 3 griffe 125mm,
- lunetta fissa e mobile,
- ingranaggi di cambio,
- punta fissa MK2 e MK4,
- oliatore,
- vasca di raccolta per refrigerante e trucioli,
- chiave per mandrino e portautensile,
- set completo di utensili di servizio,
- protezioni di sicurezza conformi CE,
- manuale d’uso,
- dichiarazione di conformità CE.
Dotazione opzionale
- set di utensili per tornio 12 × 12mm (11 pz.),
- punta rotante MK2,
- mandrino portapunta MK2/B16,
- set di punte al cobalto HSS-CO5,
- sistema di raffreddamento universale,
- olio refrigerante ES-12 (1l).
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo dotazione opzionale/aggiuntiva, installazione, trasporto e formazione; si prega di contattare il nostro consulente per maggiori informazioni.
Parametri tecnici
| Campo di lavoro |
|---|
| Diametro di tornitura sopra il bancale |
220mm |
| Diametro di tornitura sopra le slitte trasversali |
140mm |
| Distanza tra le punte |
750mm |
| Larghezza del bancale |
100mm |
| Testa mandrino |
|---|
| Foro attraverso il mandrino |
38mm |
| Cono nell’estremità del mandrino |
MK5 |
| Numero di velocità del mandrino |
Variabile |
| Campo velocità mandrino |
50–2500 giri/min |
| Avanzamento e filettatura |
|---|
| Numero di filettature metriche |
12 |
| Campo filettature metriche |
0.4–3.5mm |
| Numero di filettature imperiali (in pollici) |
12 |
| Campo filettature imperiali (in pollici) |
8–44 filetti per pollice |
| Campo avanzamento longitudinale |
0.15–0.25mm/giro |
| Carrello trasversale e carrello longitudinale |
|---|
| Corsa massima della slitta portautensile |
65mm |
| Corsa massima del carrello trasversale |
80mm |
| Corsa massima del carrello longitudinale |
700mm |
| Contropunta della macchina utensile |
|---|
| Corsa del cannotto della contropunta |
50mm |
| Cono nel mandrino della contropunta |
MK2 |
| Varie |
|---|
| Motore principale |
1100W / 230V / 50Hz |
| Dimensione max. dell’utensile |
16mm |
| Dimensioni |
|---|
| Lunghezza |
1260mm |
| Larghezza |
400mm |
| Altezza |
1300mm |
| Peso (con basamento) |
80kg |
Scegli il tornio universale CORMAK TYTAN 220x750P VARIO 230V se desideri una lavorazione precisa, una struttura durevole e ampie possibilità tecnologiche. È un tornio convenzionale affidabile per la lavorazione professionale del metallo, adatto sia all’utilizzo quotidiano in officina sia alla realizzazione di compiti produttivi più impegnativi.
