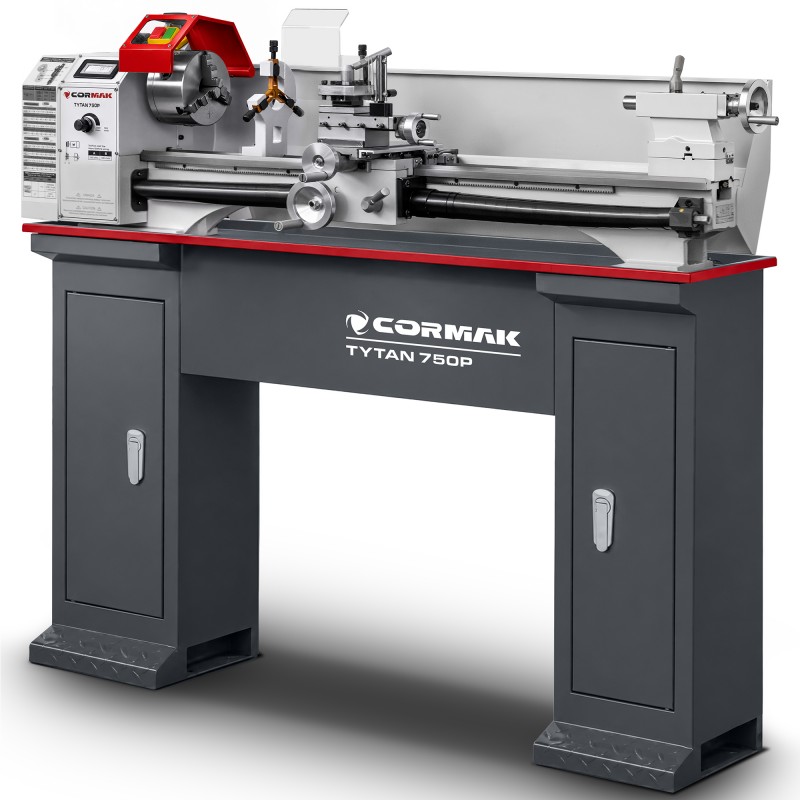

Il tornio universale CORMAK TYTAN 220x750P VARIO 230V è un moderno tornio convenzionale destinato alla lavorazione precisa del metallo in officine, reparti di manutenzione, stabilimenti produttivi e laboratori didattici. Grazie alla regolazione continua della velocità del mandrino, al motore efficiente e alla solida struttura in ghisa, la macchina garantisce elevata precisione di tornitura, comfort d’uso e ripetibilità dei pezzi realizzati. È un versatile tornio per metallo, che si adatta perfettamente sia alla produzione unitaria sia a quella di piccole serie.
Principali vantaggi del tornio universale CORMAK TYTAN 220x750P VARIO
Il modello TYTAN 220x750P VARIO è stato progettato per utenti che richiedono alta precisione, stabilità e facile regolazione dei parametri di lavoro. Le soluzioni costruttive applicate consentono di eseguire un’ampia gamma di operazioni di tornitura, filettatura e finitura, mantenendo un’elevata qualità della superficie.
- Regolazione continua dei giri del mandrino nel campo 50–2500 giri/min consente una scelta ottimale dei parametri di taglio.
- Motore 1100W / 230V garantisce un funzionamento stabile anche durante un utilizzo intensivo.
- Display LCD permette il controllo continuo della velocità di rotazione del mandrino.
- Guide del bancale temprate aumentano la durata e mantengono un’elevata precisione di guida del carrello.
- Avanzamento longitudinale automatico migliora la ripetibilità della lavorazione e riduce il tempo di esecuzione dei pezzi.
- Possibilità di realizzare filettature metriche e in pollici, sia destre sia sinistre.
- Passaggio mandrino 38mm consente la lavorazione di elementi più lunghi.
- La struttura compatta permette di sfruttare efficacemente lo spazio dell’officina.
Struttura e soluzioni tecnologiche applicate
Il corpo della macchina è realizzato in ghisa di alta qualità, il cui compito è smorzare efficacemente le vibrazioni generate durante la lavorazione. Grazie a ciò, il tornio convenzionale mantiene un’elevata stabilità anche durante la tornitura di materiali più duri. Il bancale con larghezza di 100mm è dotato di guide temprate, che garantiscono precisione di guida del carrello per molti anni.
Il mandrino montato su cuscinetti conici di precisione dispone di cono MK5 e foro passante con diametro 38mm. La regolazione continua della velocità elimina la necessità di cambiare frequentemente i rapporti, migliorando significativamente il lavoro dell’operatore. Il controllo elettronico e il display digitale LCD consentono di impostare rapidamente i parametri adeguati per ogni tipo di materiale.
Il carrello assicura uno scorrimento fluido e una guida precisa dell’utensile, mentre la contropunta dotata di cono MK2 consente un comodo supporto di alberi lunghi e la collaborazione con utensili aggiuntivi.
Un ulteriore vantaggio del tornio è la vasca di raccolta per refrigerante e trucioli, che facilita il mantenimento della pulizia della postazione di lavoro durante la lavorazione. La struttura convoglia efficacemente il refrigerante e raccoglie i trucioli generati, limitandone la dispersione attorno alla macchina. Questa soluzione aumenta il comfort di lavoro dell’operatore, semplifica la manutenzione quotidiana e consente una migliore organizzazione del processo di lavorazione.
Precisione ed elevata efficienza di lavorazione
Il tornio universale CORMAK TYTAN 220x750P VARIO è stato progettato per eseguire operazioni di tornitura precise mantenendo un’elevata qualità della superficie. La struttura rigida, l’avanzamento automatico e la regolazione fluida dei giri permettono di ottenere un’ottima ripetibilità dimensionale e di limitare le vibrazioni durante il lavoro.
La macchina consente la tornitura di elementi con diametro fino a 220mm sopra il bancale e lunghezza fino a 750mm, l’esecuzione di filettature metriche e in pollici, spianatura, foratura, alesatura e lavorazione di finitura. Grazie all’ampio campo di velocità del mandrino, l’operatore può scegliere facilmente i parametri sia per acciaio strutturale, acciaio inox, metalli non ferrosi sia per materie plastiche.
Applicazione
Questo tornio per metallo trova impiego ovunque sia richiesta una lavorazione precisa e ripetibile dei pezzi.
- officine meccaniche e fabbrili,
- stabilimenti produttivi,
- reparti di manutenzione,
- servizi di assistenza per macchine e dispositivi,
- scuole tecniche e centri didattici,
- laboratori di prototipazione e attrezzerie.
Dotazione standard
- vasca per refrigerante
- mandrino a 3 griffe 125mm,
- lunetta fissa e mobile,
- ingranaggi di cambio,
- punta fissa MK2 e MK4,
- oliatore,
- vasca per trucioli,
- chiave per mandrino e portautensile,
- set completo di utensili di servizio,
- protezioni di sicurezza conformi CE,
- manuale d’uso,
- dichiarazione di conformità CE.
Dotazione opzionale
- basamento per la macchina
- set di utensili per tornio 12 × 12mm (11 pz.),
- punta rotante MK2,
- mandrino portapunta MK2/B16,
- set di punte al cobalto HSS-CO5,
- sistema di raffreddamento universale,
- olio refrigerante ES-12 (1l).
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo dotazione opzionale/aggiuntiva, installazione, trasporto e formazione; si prega di contattare il nostro consulente per maggiori informazioni.
Parametri tecnici
| Campo di lavoro |
|---|
| Diametro di tornitura sopra il bancale |
220mm |
| Diametro di tornitura sopra le slitte trasversali |
140mm |
| Distanza tra le punte |
750mm |
| Larghezza del bancale |
100mm |
| Testa mandrino |
|---|
| Foro attraverso il mandrino |
38mm |
| Cono nell’estremità del mandrino |
MK5 |
| Numero di velocità del mandrino |
Variabile |
| Campo velocità mandrino |
50–2500 giri/min |
| Avanzamento e filettatura |
|---|
| Numero di filettature metriche |
12 |
| Campo filettature metriche |
0.4–3.5mm |
| Numero di filettature imperiali (in pollici) |
12 |
| Campo filettature imperiali (in pollici) |
8–44 filetti per pollice |
| Campo avanzamento longitudinale |
0.15–0.25mm/giro |
| Carrello trasversale e carrello longitudinale |
|---|
| Corsa massima della slitta portautensile |
65mm |
| Corsa massima del carrello trasversale |
80mm |
| Corsa massima del carrello longitudinale |
700mm |
| Contropunta della macchina utensile |
|---|
| Corsa del cannotto della contropunta |
50mm |
| Cono nel mandrino della contropunta |
MK2 |
|
|---|
| Motore principale |
1100W / 230V / 50Hz |
| Dimensione max. dell’utensile |
16mm |
| Dimensioni |
|---|
| Lunghezza |
1260mm |
| Larghezza |
400mm |
| Altezza |
1300mm |
| Peso (con basamento) |
80kg |
Scegli il tornio universale CORMAK TYTAN 220x750P VARIO 230V se desideri una lavorazione precisa, una struttura durevole e ampie possibilità tecnologiche. È un tornio convenzionale affidabile per la lavorazione professionale del metallo, adatto sia all’utilizzo quotidiano in officina sia alla realizzazione di compiti produttivi più impegnativi.
