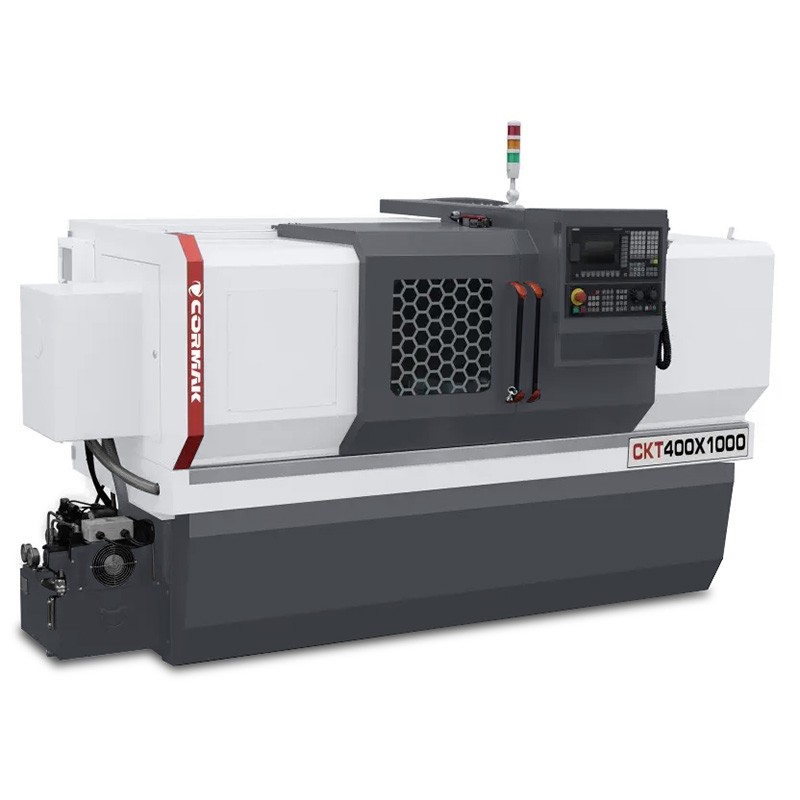

Tornio CNC CKT 400x1000 con utensile motorizzato – precisione ed efficienza nella lavorazione del metallo

Il tornio CNC CKT 400x1000 è un tornio numerico avanzato, progettato per la lavorazione precisa di particolari metallici in aziende produttive medie e grandi. Dotato di controllo Siemens Sinumerik 808D, offre affidabilità, alta precisione e facilità d’uso, soddisfacendo i requisiti dei moderni processi industriali.

Principali vantaggi del tornio CNC CKT 400x1000

con utensile motorizzato

Il tornio CNC per metallo CKT 400x1000 è una soluzione professionale per l’industria, che combina tecnologia avanzata e struttura robusta, dedicata ad aziende che richiedono lavorazioni ad asportazione precise. Come tornio industriale, consente di eseguire operazioni complesse, come tornitura di superfici esterne, interne, sferiche, filettatura, foratura, scanalatura e contornatura, garantendo la massima qualità dei particolari. I suoi vantaggi chiave includono:

• Elevata precisione di lavorazione: Diametro massimo di tornitura sopra il bancale 400mm e sopra il carro 210mm, con unità minima di impostazione 0.001mm sugli assi X e Z, garantiscono un’eccezionale precisione dei particolari.
• Mandrino flessibile: Campo di velocità 0-2000giri/min, passaggio mandrino 52mm (opzione 72mm) e cono MK6 consentono la lavorazione di un’ampia gamma di materiali, dall’acciaio alle leghe leggere.
• Controllo intuitivo: Il sistema Siemens Sinumerik 808D con servoazionamenti Siemens offre una modalità dedicata agli utenti di macchine convenzionali, riducendo al minimo la barriera d’ingresso al lavoro con CNC.
• Struttura rigida: Il peso netto di 2000kg e le dimensioni dell’imballo 2640x1500x1770mm garantiscono stabilità durante la lavorazione di particolari lunghi fino a 1000mm.
• Efficienza utensili: Torretta portautensili a 4 posizioni (opzione 6 o 8 posizioni) con utensili 20x20mm (opzione 25x25mm) e testa con utensile motorizzato accelerano il cambio utensili, riducendo il tempo ciclo produttivo.
• Impostazione rapida: Consente una comoda impostazione degli utensili, dei punti zero e l’esecuzione di correzioni senza necessità di scrivere il programma, ideale per la produzione unitaria.
• Sicurezza aumentata: I movimenti passo-passo e la limitazione della velocità consentono una manovra precisa e sicura della macchina, minimizzando il rischio di errori.
• Durata dei componenti: Il sistema automatico di lubrificazione di trasmissione e guide riduce l’usura, prolungando la vita utile della macchina.
• Raffreddamento ottimale: Il sistema di raffreddamento garantisce stabilità termica, proteggendo utensili e particolari durante la lavorazione intensiva.
• Versatilità di applicazione: Dedicata alla tornitura di precisione nell’industria meccanica, automobilistica e degli utensili, sia nella produzione in serie sia in piccole serie.
• Economia di esercizio: Il motore principale da 5.5kW con motori di avanzamento 6Nm combina elevate prestazioni e basso consumo energetico.
• Integrazione con cicli tecnologici: La collaborazione con cicli di lavorazione, come tornitura trasversale, conica, filettatura o foratura, richiede soltanto l’inserimento dei parametri di base, senza conoscenza dei codici G.
• Possibilità di personalizzazione: Un ricco set di opzioni, come controllo Fanuc Oi-TF, mandrino autocentrante idraulico, alimentatore barre o software CAD/CAM, permette di adattare la macchina a esigenze specifiche.
• Standard europei di sicurezza: La dichiarazione di conformità CE conferma la conformità a rigorose norme di sicurezza sul lavoro.

Struttura e tecnologia del tornio CNC CKT 400x1000

con utensile motorizzato

Il tornio industriale CNC CKT 400x1000 è stato progettato per affidabilità e precisione in condizioni produttive difficili. Gli elementi costruttivi chiave includono:

• Solido bancale macchina: La struttura rigida con peso netto di 2000kg minimizza le vibrazioni, garantendo stabilità durante la lavorazione.
• Mandrino ad alta efficienza: Passaggio 52mm (opzione 72mm), cono MK6 e velocità 0-2000giri/min consentono la lavorazione di particolari diversi
• Torretta portautensili: a 6 posizioni (opzione 8) con utensili 25x25mm) garantisce rapido cambio utensile e flessibilità delle operazioni.
• Contropunta idraulica: Con cannotto con cono MK5 e corsa massima 120mm, supporta un sostegno preciso dei particolari.
• Mandrino autocentrante manuale: Garantisce un serraggio sicuro dei particolari, con opzione idraulica per una maggiore efficienza.
• Servoazionamenti Siemens: Garantiscono fluidità di movimento ed elevata precisione di posizionamento (0.001mm).
• Sistema automatico di lubrificazione: La lubrificazione centralizzata di trasmissione e guide riduce l’usura dei componenti.
• Sistema di raffreddamento: Mantiene una temperatura ottimale, migliorando la qualità di lavorazione e la durata degli utensili.
• Illuminazione alogena 24V: Garantisce eccellente visibilità dell’area di lavoro, aumentando sicurezza e precisione.

Precisione ed efficienza di lavoro

Il tornio numerico CKT 400x1000 offre precisione eccezionale grazie al controllo Siemens Sinumerik 808D e ai servoazionamenti Siemens con coppia 6Nm sugli assi X e Z. I cicli fissi avanzati, come tornitura trasversale, conica, filettatura, scanalatura e contornatura, semplificano la programmazione e riducono i tempi di lavorazione. La precisione di posizionamento 0.001mm sugli assi X e Z, la velocità di movimento dell’asse X (8m/min) e Z (10m/min) e l’integrazione con i cicli tecnologici garantiscono alta qualità dei particolari con diametro fino a 400mm e lunghezza 1000mm.

Applicazione del tornio CNC per metallo CKT 400x1000

I torni CNC per metallo come CKT 400x1000 trovano applicazione in diversi settori industriali, tra cui:

• Industria meccanica: Produzione di alberi, boccole, flange ed elementi di precisione.
• Industria automobilistica: Lavorazione di componenti di motori, trasmissioni e sistemi di sospensione.
• Industria degli utensili: Realizzazione di filettature, cave e particolari con geometrie complesse.
• Produzione in serie e in piccole serie: Ideale per la produzione in media serie e la rapida realizzazione di singoli particolari nei reparti R&D.

La macchina è una scelta eccellente per aziende alla ricerca di un tornio CNC versatile e affidabile.

Dotazione standard

• Controllo SIEMENS SINUMERIK 808 Advanced
• Servoazionamenti Siemens
• Mandrino autocentrante manuale
• Torretta portautensili a 4 posizioni + utensile motorizzato
• Set di ganasce dolci
• Contropunta idraulica con cannotto MK5
• Sistema di raffreddamento
• Sistema di lubrificazione automatica di trasmissione e guide
• Illuminazione alogena 24V
• Manuale utente
• Dichiarazione di conformità CE

Dotazione opzionale

• Mandrino autocentrante idraulico
• Torretta portautensili a 6 e 8 posizioni
• Lunetta mobile
• Lunetta fissa
• Ganasce dolci aggiuntive
• Ganasce dure
• Portautensili
• Software CAD/CAM

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.

Parametri tecnici

Controlli CNC – Siemens Sinumerik 808D, SINUMERIK 828D e Fanuc Oi-TF

Il tornio CNC CORMAK 400x1000 LT1 è dotato di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Garantiscono precisione, affidabilità e flessibilità nell’adattamento a diverse esigenze produttive, dalle operazioni semplici ai processi di lavorazione complessi.

Siemens Sinumerik 808D – controllo CNC compatto per applicazioni di base

Siemens Sinumerik 808D è un controllo CNC economico dedicato a torni e fresatrici entry-level, ideale per piccole e medie officine. Le sue caratteristiche principali sono:

• Uso intuitivo: L’interfaccia grafica e la funzione Teach-In facilitano la programmazione, riducendo al minimo il tempo di apprendimento degli operatori.
• Elevata affidabilità: Struttura resistente a polvere e umidità, che garantisce stabilità in condizioni di officina difficili.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione dei servoazionamenti SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e requisiti minimi di manutenzione, ideale per utenti CNC principianti.

Controlli CNC – Siemens e Fanuc

Il tornio CNC CORMAK 400x1000 LT1 offre sistemi avanzati di controllo CNC, come SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura resistente a condizioni industriali difficili.
• Economicità: Dedicato ad applicazioni base di tornitura e fresatura.

Siemens Sinumerik 828D

• Elevata potenza di calcolo: Consente una lavorazione dinamica e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di ampliamento con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli avanzati di tornitura: Ideali per operazioni di asportazione precise, come filettatura e scanalatura.
• Uso intuitivo: L’interfaccia leggibile accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale utente

SIEMENS SINUMERIK 808

Scarica il manuale utente

Si affidi all’esperienza CORMAK

Con oltre 20 anni di esperienza nella fornitura di macchine industriali, CORMAK offre affidabili torni CNC per metallo e supporto tecnico completo. Le nostre macchine soddisfano gli standard europei di sicurezza, mentre il servizio professionale in garanzia e post-garanzia garantisce la continuità della produzione.

• 16 anni di esperienza nell’assistenza dei controlli CNC Siemens.
• Su oltre 15,000m² di superficie di magazzino sono disponibili circa 12,000 macchine e apparecchiature.
• Garantiamo un servizio professionale in garanzia e post-garanzia.
• Scegliendo CORMAK, ha la certezza di un acquisto con certificazioni europee di sicurezza.

Richieda i dettagli o prenoti una presentazione della macchina!
