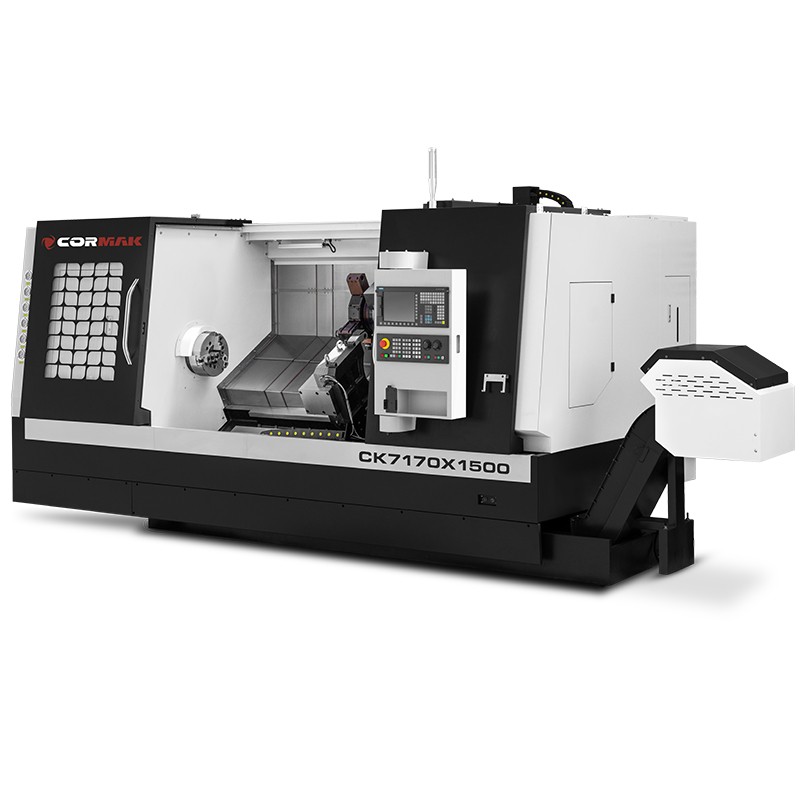

Tornio CNC CK7170X1500 LT12 UTENSILI MOTORIZZATI – precisione e produttività nella lavorazione dei metalli

Il tornio CNC CK7170X1500 LT12 UTENSILI MOTORIZZATI è un avanzato tornio CNC a bancale inclinato progettato per la lavorazione completa di particolari metallici in ambienti industriali esigenti. Dotato di utensili motorizzati, torretta BMT 45 e controllo Siemens Sinumerik 808D, garantisce precisione, produttività e versatilità.

Punti di forza principali del tornio CNC CK7170X1500 LT12 UTENSILI MOTORIZZATI

Il tornio CNC CK7170X1500 LT12 UTENSILI MOTORIZZATI unisce tecnologia moderna e solida struttura a bancale inclinato, offrendo agli utenti vantaggi significativi nei processi produttivi. I suoi principali vantaggi comprendono:

• Lavorazione versatile: Dotato di utensili motorizzati e torretta BMT 45 con 12 posizioni, consente tornitura, fresatura e foratura in un solo ciclo, aumentando l’efficienza e riducendo i tempi di lavorazione.
• Alta precisione: La precisione di posizionamento degli assi X/Z a livello di 0.001 mm garantisce un’eccellente qualità delle superfici lavorate, ideale per particolari con geometrie complesse nel settore della meccanica di precisione.
• Bancale inclinato: La struttura del bancale inclinato assicura elevata rigidità, efficace evacuazione dei trucioli e maggiore durata della macchina, in particolare nella lavorazione intensiva di materiali duri.
• Mandrino avanzato: Il foro passante del mandrino di 72 mm e la velocità fino a 2500 giri/min, azionati da un motore Siemens da 11 kW (OPTION* 15 kW), consentono una lavorazione efficiente di materiali come acciaio inox, leghe di titanio o alluminio.
• Ampia area di lavoro: La lunghezza massima del pezzo di 1500 mm e il diametro di tornitura sul bancale di 700 mm consentono la lavorazione di particolari più grandi, come alberi ed elementi strutturali.
• Flessibilità di configurazione: L’OPTION* asse Y consente fresatura e foratura fuori asse, aumentando le possibilità di lavorazione nella produzione di particolari complessi.
• Utilizzo intuitivo: Il controllo Siemens Sinumerik 808D con porta USB e interfaccia semplice migliora la programmazione e l’importazione/esportazione dei programmi, riducendo al minimo i tempi di preparazione della produzione.
• Stabilità e durata: La macchina con peso di 7500 kg, guide lineari e carenatura completa conforme alle norme CE assicura stabilità e sicurezza durante il lavoro.
• Raffreddamento efficiente: Il sistema avanzato di raffreddamento e di lubrificazione automatica della trasmissione e delle guide riduce al minimo l’usura degli utensili e migliora la qualità della lavorazione.
• Economicità: Le dimensioni 6000x2300x2210 mm e il motore a basso consumo energetico riducono i costi di esercizio, mantenendo un’elevata produttività.
• Versatilità di applicazione: Possibilità di lavorare particolari in materiali diversi, dai metalli leggeri alle leghe ad alta durezza, in un unico ciclo produttivo.
• Sicurezza e affidabilità: L’utilizzo di componenti Siemens e Schneider e la climatizzazione dell’armadio elettrico assicurano lunga durata e stabilità di lavoro in condizioni difficili.
• Facilità di integrazione: La compatibilità con sistemi CAD/CAM e opzioni di automazione consente un’integrazione senza problemi con le linee produttive.
• Ergonomia di lavoro: La carenatura completa, il convogliatore trucioli e gli utensili di servizio inclusi aumentano il comfort e la sicurezza dell’operatore.

Il tornio CNC per metallo CK7170X1500 LT12 UTENSILI MOTORIZZATI è la soluzione ideale per gli impianti produttivi che richiedono una macchina precisa e multifunzionale per la lavorazione di particolari di grandi dimensioni nella produzione in serie e singola.

Struttura e tecnologia del tornio CNC CK7170X1500 LT12

Il tornio CNC CK7170X1500 LT12 UTENSILI MOTORIZZATI è stato progettato pensando a durata, precisione e facilità d’uso. I componenti chiave comprendono:

Struttura e bancale

Il bancale inclinato assicura elevata rigidità ed efficace evacuazione dei trucioli, riducendo al minimo le vibrazioni durante la lavorazione. Il diametro massimo di tornitura sul bancale di 700 mm, sul carro di 470 mm e la lunghezza massima del pezzo di 1500 mm consentono la lavorazione di particolari più grandi mantenendo la stabilità.

Mandrino e azionamento

Il mandrino con foro passante di 72 mm e velocità massima di 2500 giri/min, azionato da un motore Siemens da 11 kW (OPTION* 15 kW), garantisce un’elevata produttività di taglio. Il mandrino idraulico autocentrante a 3 griffe con diametro di 305 mm assicura un serraggio stabile dei particolari.

Guide e azionamenti

Le guide lineari e i precisi servoazionamenti sugli assi X/Z (corsa 1260/290 mm) assicurano movimento fluido e alta dinamica di lavoro, minimizzando gli errori di posizionamento.

Sistema di controllo

Il controllo standard Siemens Sinumerik 808D (OPTION* Siemens 828D o Fanuc Oi-TF) con porta USB e interfaccia RS-232 consente programmazione precisa e facile integrazione con sistemi CAD/CAM. Il pannello di controllo con grado di protezione IP65 assicura affidabilità in difficili condizioni di officina.

Precisione e produttività di lavoro

Il tornio industriale CK7170X1500 LT12 UTENSILI MOTORIZZATI offre una precisione eccezionale grazie alla precisione di posizionamento di 0.001 mm e al controllo CNC avanzato. Gli utensili motorizzati e la torretta BMT 45 consentono di eseguire operazioni complesse, come fresatura e foratura, in un unico bloccaggio del pezzo, riducendo il tempo ciclo e aumentando la produttività. Il motore da 11 kW garantisce una lavorazione stabile anche sotto carichi elevati.

Applicazione del tornio CNC CK7170X1500 LT12

Il tornio CNC per metallo CK7170X1500 LT12 UTENSILI MOTORIZZATI trova applicazione in settori esigenti, quali:

• Industria aeronautica: Lavorazione di componenti di precisione, come elementi di motori e carrelli di atterraggio.
• Industria automobilistica: Produzione di alberi, boccole ed elementi di trasmissione.
• Industria meccanica: Tornitura e fresatura di particolari strutturali per macchine e impianti.
• Industria energetica: Lavorazione di componenti come alberi ed elementi di turbine.
• Officine produttive: Realizzazione di commesse singole e in serie che richiedono versatilità e precisione.

Grazie agli utensili motorizzati, all’ampia area di lavoro e all’OPTION* asse Y, il tornio CNC a bancale inclinato è una scelta eccellente per gli impianti produttivi che necessitano di una macchina multifunzionale.

Controlli CNC – Siemens Sinumerik 808D, 828D e Fanuc Oi-TF

Il tornio CNC CK7170X1500 LT12 UTENSILI MOTORIZZATI offre controlli CNC professionali di rinomati produttori, quali Siemens e Fanuc, che garantiscono precisione, produttività e facilità d’uso.

Siemens Sinumerik 808D – controllo compatto per applicazioni standard

Sinumerik 808D è un controllo CNC economico per torni CNC per metallo, che garantisce:

• Interfaccia intuitiva: Tastiera dedicata e semplice schermo grafico facilitano programmazione e utilizzo.
• Alta affidabilità: Il grado di protezione IP65 garantisce un funzionamento stabile in difficili condizioni di officina.
• Funzioni avanzate: Supporto dei cicli di tornitura e integrazione con sistemi CAD/CAM.

Siemens Sinumerik 828D – controllo avanzato per processi esigenti

Sinumerik 828D è un controllo CNC professionale per torni industriali, che offre:

• Elevata potenza di calcolo: L’elaborazione rapida dei dati consente una lavorazione dinamica e precisa.
• Funzioni estese: Cicli di lavorazione avanzati, interpolazione e ottimizzazione dei percorsi utensile.
• Integrazione con l’automazione: Possibilità di ampliamento con moduli di controllo aggiuntivi.

Fanuc Oi-TF – stabilità e precisione

Fanuc Oi-TF è un controllo CNC affidabile per torni CNC, che offre:

• Stabilità di lavoro: Precisione nella produzione in serie di lunga durata.
• Funzioni di tornitura avanzate: Supporto di tornitura filetti, scanalatura e foratura.
• Interfaccia intuitiva: Programmazione rapida e utilizzo semplice.

Scegli il controllo CNC adatto alle tue esigenze per aumentare l’efficienza e la precisione dei processi produttivi!

Parametri tecnici principali

Dotazione standard

• Controllo Sinumerik 808D
• Utensili motorizzati
• Guide lineari – elevata rigidità e durata
• Sistema di raffreddamento e lubrificazione – lubrificazione automatica della trasmissione e delle guide
• Lunetta idraulica: Ø40 x 250 mm
• Contropunta comandata idraulicamente
• Carenatura completa conforme alle norme CE
• Climatizzazione dell’armadio elettrico
• Convogliatore trucioli
• Porta USB – importazione/esportazione rapida dei programmi
• Utensili di servizio inclusi
• Set completo di griffe morbide

Dotazione opzionale*

• Asse Y – possibilità di fresatura e foratura fuori asse
• Controllo: Siemens 828D, Fanuc Oi-TF

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.

Perché scegliere CORMAK?

Come esperto produttore di macchine CNC, CORMAK fornisce soluzioni affidabili per l’industria da oltre 20 anni. I nostri torni CNC per metallo soddisfano i più elevati standard qualitativi, possiedono certificazioni di sicurezza europee e sono supportati da un servizio professionale. Grazie a un’ampia infrastruttura di magazzino (oltre 15,000 m²) e a un team di specialisti, offriamo supporto tecnico completo e consulenza.

• Esperienza: 16 anni nell’assistenza dei controlli CNC Siemens.
• Qualità: Macchine conformi alle norme di sicurezza europee.
• Supporto: Consulenza professionale e rapido servizio di assistenza in garanzia e post-garanzia.

Scegliendo un tornio industriale CORMAK, investi in precisione, affidabilità ed efficienza produttiva a lungo termine.

Ordina oggi il tornio CNC CK7170X1500 LT12 UTENSILI MOTORIZZATI!

Aumenta la produttività e la precisione della tua produzione con il tornio CNC CK7170X1500 LT12 UTENSILI MOTORIZZATI. Contatta il nostro team per ricevere informazioni dettagliate, un’offerta personalizzata o fissare una presentazione della macchina. Contattaci!
