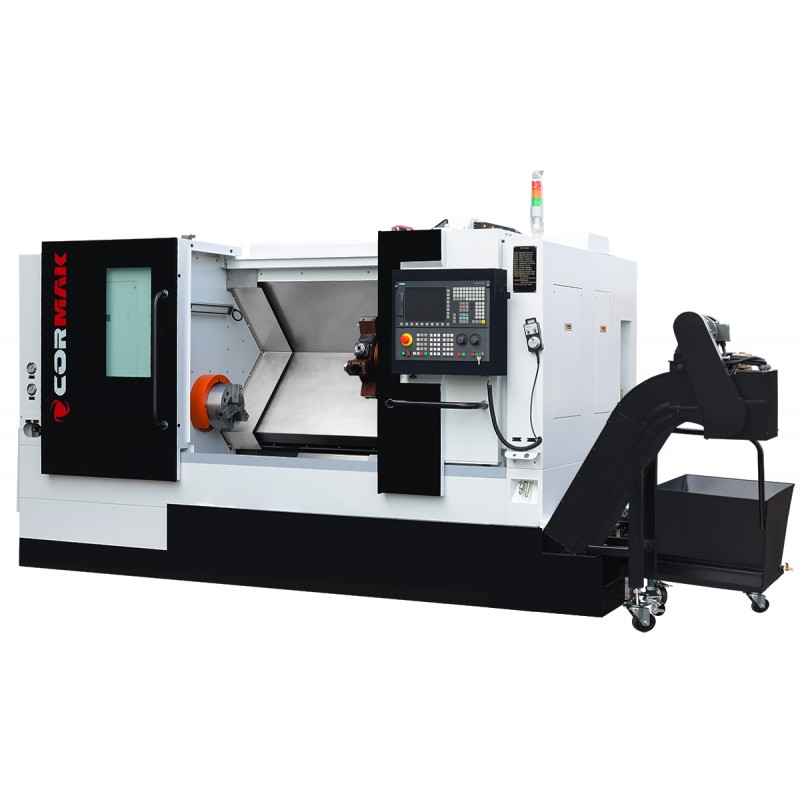

Tornio CNC con bancale inclinato CK7160 x1500 – precisione ed efficienza nella lavorazione del metallo

Il tornio CNC con bancale inclinato CK7160 x15000 è una macchina CNC avanzata progettata per la lavorazione precisa del metallo in ambienti industriali. Dotata di moderno controllo CNC e struttura solida, garantisce affidabilità, elevata produttività ed eccellenti risultati nella produzione in serie e singola.

Punti di forza principali del tornio CNC CK7160 x1500

Il tornio CNC CK7160 x1000 combina tecnologie avanzate, struttura solida e versatilità di applicazione, risultando una scelta ideale per stabilimenti produttivi che richiedono precisione ed efficienza. La macchina è stata progettata pensando alla massima affidabilità, consentendo la lavorazione di particolari con geometrie complesse nel rispetto dei più elevati standard qualitativi. Ecco i principali vantaggi derivanti dal suo utilizzo:

• Precisione eccezionale: La precisione di posizionamento degli assi X/Z pari a 0.001 mm garantisce un’eccellente qualità di lavorazione, anche con materiali impegnativi e forme complesse.
• Alta produttività: Il motore mandrino da 11 kW e la velocità del mandrino fino a 3000 giri/min consentono una lavorazione rapida ed efficiente di un’ampia gamma di materiali, come acciaio, alluminio o leghe metalliche.
• Versatilità di applicazione: Possibilità di tornitura di particolari con lunghezza massima di 1500 mm e diametro sopra il bancale fino a 600 mm, rendendo la macchina ideale per diversi compiti produttivi.
• Utilizzo intuitivo: Il controllo avanzato Siemens Sinumerik 808D garantisce programmazione semplice e rapida configurazione dei processi di lavorazione.
• Struttura durevole: Il bancale inclinato e la contropunta idraulica riducono al minimo le vibrazioni, garantendo stabilità e affidabilità duratura durante il lavoro intensivo.
• Economicità di esercizio: Il sistema automatico di lubrificazione e il sistema di raffreddamento riducono i costi di manutenzione, prolungando la durata dei componenti chiave.
• Flessibilità di configurazione: Opzioni come un maggiore passaggio mandrino (68 mm o 89 mm) e utensili motorizzati aumentano le possibilità di lavorazione della macchina.
• Ottimizzazione dei processi: Il controllo avanzato e la possibilità di integrazione con sistemi CAD/CAM consentono una pianificazione precisa e l’ottimizzazione dei percorsi utensile.

Costruzione e tecnologia del tornio industriale

Il tornio CNC per metallo CK7160 x1500 è stato progettato pensando ad affidabilità e precisione in condizioni industriali esigenti. L’impiego di componenti di alta qualità e di moderne soluzioni tecnologiche garantisce stabilità di funzionamento e lunga durata della macchina.

Struttura del bancale inclinato

Il bancale inclinato con angolo ottimizzato assicura un’eccezionale rigidità strutturale, riducendo al minimo le vibrazioni durante la lavorazione. Questo tipo di struttura consente di mantenere un’elevata precisione anche sotto carichi elevati e in cicli produttivi intensivi.

Mandrino e azionamento

Il mandrino con passaggio standard di 52 mm (con OPTION* 68 mm o 89 mm) e il motore da 11 kW consentono una lavorazione efficiente di particolari con forme e materiali diversi, garantendo stabilità ed elevata qualità di finitura.

Sistema di controllo

Il tornio è dotato del controllo avanzato Siemens Sinumerik 808D, che offre interfaccia intuitiva, programmazione rapida e compatibilità con software CAD/CAM, facilitando l’integrazione con i moderni processi produttivi.

Sistema di raffreddamento e lubrificazione

Il sistema integrato di raffreddamento e la lubrificazione automatica di trasmissioni e guide garantiscono un funzionamento fluido, riducendo al minimo l’usura dei componenti e abbassando i costi di esercizio, aspetto fondamentale nella produzione di lunga durata.

Precisione ed efficienza di lavoro

Il tornio industriale CK7160 x1500 garantisce la massima precisione grazie all’accuratezza di posizionamento pari a 0.001 mm. Gli avanzati azionamenti servo Siemens e il mandrino idraulico autocentrante a 3 griffe assicurano stabilità e ripetibilità della lavorazione. L’elevata velocità del mandrino (3000 giri/min) e la possibilità di utilizzare utensili motorizzati (OPTION*) consentono di eseguire operazioni complesse, quali filettatura, scanalatura, foratura o fresatura, mantenendo la massima qualità di finitura.

Applicazione del tornio CNC per metallo

I torni CNC per metallo, come il modello CK7160 x1500, trovano ampio impiego in diversi settori industriali, tra cui:

• Industria automobilistica: Produzione di componenti di precisione, come alberi, bussole, ingranaggi ed elementi dei sistemi di trasmissione.
• Industria aeronautica: Lavorazione di particolari in leghe leggere e materiali ad alta resistenza utilizzati nelle strutture aeronautiche.
• Industria meccanica: Produzione di parti per macchine, utensili, stampi a iniezione e altri componenti ad alta precisione.
• Produzione in serie e prototipazione: Dedicata a medie e grandi serie produttive e a progetti prototipali singoli, garantendo flessibilità e alta qualità.

La macchina è la scelta ideale per aziende produttive che richiedono attrezzature affidabili per la lavorazione precisa del metallo in applicazioni diverse.

Dotazione standard

• Controllo SINUMERIK 808D
• Azionamenti servo Siemens
• Mandrino idraulico autocentrante a 3 griffe
• Set completo di griffe morbide
• Contropunta idraulica
• Sistema di raffreddamento
• Sistema automatico di lubrificazione di trasmissioni e guide
• Illuminazione alogena 24V
• Manuale utente
• Scarico trucioli

Dotazione opzionale*

• Raccoglitore automatico del pezzo
• Torretta a 12 utensili con OPTION* utensili motorizzati
• Controllo Siemens Sinumerik 828D o Fanuc Oi-TF
• Passaggio mandrino 68 mm o 89 mm

Parametri tecnici

Controlli CNC – Siemens Sinumerik 808D, SINUMERIK 828D e Fanuc Oi-TF

Il tornio CNC CK7160x1500 è dotato di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Garantiscono precisione, affidabilità e flessibilità di adattamento a diversi requisiti produttivi, dalle operazioni semplici ai processi di lavorazione complessi.

Siemens Sinumerik 808D – controllo CNC compatto per applicazioni di base

Siemens Sinumerik 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per piccole e medie aziende. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: Interfaccia grafica e funzione Teach-In facilitano la programmazione, riducendo al minimo il tempo di apprendimento degli operatori.
• Elevata affidabilità: Struttura resistente a polvere e umidità, che garantisce stabilità in condizioni difficili di officina.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione degli azionamenti servo SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e requisiti di assistenza minimi, ideale per utenti CNC principianti.

Controlli CNC – Siemens e Fanuc

Il tornio CNC CK7160x1500 offre sistemi di controllo CNC avanzati, come SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura robusta resistente a condizioni industriali difficili.
• Economicità: Dedicato ad applicazioni di base di tornitura e fresatura.

Siemens Sinumerik 828D

• Elevata potenza di calcolo: Consente lavorazione dinamica e gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di espansione con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideali per operazioni di taglio precise, come tornitura di filetti e scanalatura.
• Utilizzo intuitivo: Interfaccia chiara che accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale

SIEMENS SINUMERIK 808

Scarica il manuale

Perché scegliere CORMAK?

Con oltre 20 anni di esperienza nella fornitura di macchine industriali, CORMAK è leader nel settore e offre affidabili torni CNC per metallo. Le nostre macchine sono scelte dai professionisti grazie a:

• 16 anni di esperienza nell’assistenza dei controlli CNC Siemens.
• Ampia disponibilità di macchine – su oltre 15 000 m² di superficie di magazzino sono disponibili circa 12 000 dispositivi.
• Servizio professionale – offriamo sia assistenza in garanzia che post-garanzia.
• Certificazioni europee di sicurezza – tutte le macchine soddisfano rigorosi standard di sicurezza sul lavoro.

Investi nel tornio CNC con bancale inclinato CK7160 x1000 e aumenta l’efficienza del tuo stabilimento produttivo. Contattaci oggi stesso per ottenere informazioni dettagliate e un’offerta personalizzata. I nostri specialisti ti aiuteranno a scegliere le migliori soluzioni per la tua azienda!
