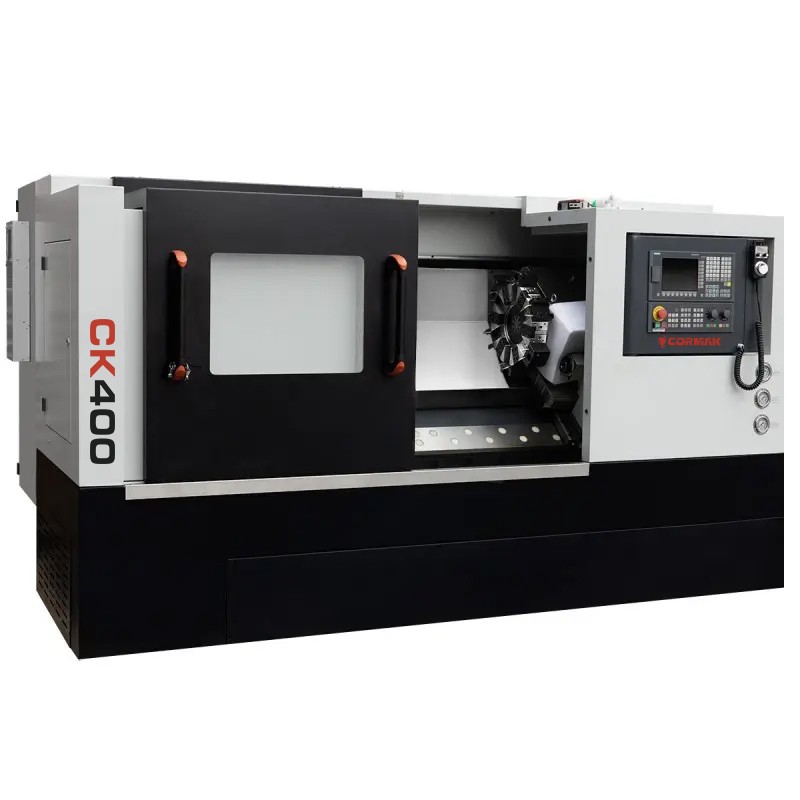

Tornio CNC a banco inclinato CK400X1000

Il tornio CNC a banco inclinato CK400X1000 è una macchina industriale professionale destinata alla lavorazione precisa del metallo. Grazie all’avanzato controllo SIEMENS SINUMERIK 808D e alla struttura solida, garantisce affidabilità ed elevata produttività nei processi produttivi più esigenti.

Punti di forza principali del tornio CNC CK400X1000

Il tornio a controllo numerico CK400X1000 è stato progettato pensando alle esigenze dei moderni stabilimenti produttivi, offrendo una combinazione di tecnologia avanzata, durata e flessibilità. Le sue caratteristiche principali assicurano un vantaggio nella lavorazione per asportazione di truciolo, riducendo i tempi di produzione e aumentando la qualità dei particolari finiti. Di seguito presentiamo i vantaggi dettagliati della macchina:

• Elevata precisione di lavorazione – il banco inclinato e il moderno controllo CNC consentono di ottenere dimensioni precise e superfici lisce, anche con particolari complessi.
• Produttività aumentata – gli avanzamenti massimi degli assi Z/X (10000/8000 mm/min) e l’ampio intervallo di velocità del mandrino (200-4000 giri/min) garantiscono una lavorazione rapida ed efficiente.
• Struttura solida – la costruzione massiccia del peso di 3500 kg riduce al minimo le vibrazioni, garantendo stabilità durante la lavorazione di grandi particolari lunghi fino a 1000 mm.
• Utilizzo intuitivo – il sistema SIEMENS SINUMERIK 808D con interfaccia grafica semplifica la programmazione e l’uso, accelerando l’avviamento della macchina.
• Universalità di applicazione – possibilità di lavorazione di diversi materiali, come acciaio, alluminio o leghe metalliche, nella produzione unitaria e in serie.
• Economicità – il sistema automatico di lubrificazione e l’efficiente sistema di raffreddamento riducono i costi di esercizio e prolungano la durata dei componenti.
• Flessibilità di configurazione – OPTION* come il controllo SIEMENS SINUMERIK 828D o gli utensili motorizzati consentono di adattare la macchina a requisiti specifici.
• Sicurezza e conformità – la dichiarazione di conformità CE conferma il rispetto delle norme europee di sicurezza sul lavoro.

Struttura e tecnologia del tornio CNC

Banco inclinato per una stabilità ottimale

Il tornio industriale CK400X1000 si distingue per il banco inclinato, che garantisce eccellente rigidità ed efficace evacuazione dei trucioli. Questa costruzione riduce al minimo le deformazioni meccaniche e termiche, assicurando una precisione di lavorazione duratura e una maggiore vita utile della macchina.

Mandrino e sistema di azionamento

Il mandrino con passaggio di 52 mm (con OPTION* 62 mm) e mandrino di serraggio 210 mm è azionato da un motore con potenza di 7.5kW. L’intervallo di velocità del mandrino (200-4000 giri/min) consente di adattare i parametri alla lavorazione di diversi materiali, dalle leghe leggere agli acciai duri.

Torretta e utensili

La torretta a 12 posizioni consente il rapido cambio di utensili di dimensioni 12-25x25 mm, aumentando la flessibilità produttiva e riducendo i tempi di fermo. Il sistema di lubrificazione automatica di guide e trasmissioni garantisce un funzionamento fluido e riduce al minimo l’usura meccanica.

Sistema di raffreddamento e contropunta idraulica

L’efficiente sistema di raffreddamento previene il surriscaldamento del particolare e dell’utensile, elemento fondamentale nelle lunghe lavorazioni in serie. La contropunta idraulica con cannotto di diametro 62 mm, corsa 80 mm e cono MK4 garantisce un bloccaggio stabile di particolari lunghi fino a 1000 mm.

Precisione e produttività di lavoro

Il tornio CNC per metallo CK400X1000 unisce tecnologia avanzata e struttura solida, assicurando precisione e produttività eccezionali. Il banco inclinato riduce le vibrazioni, consentendo di ottenere superfici lisce e dimensioni precise dei particolari. Il diametro massimo di tornitura sopra il banco è di 400 mm, mentre sopra il carro è di 210 mm, permettendo la lavorazione di un’ampia gamma di elementi. Gli avanzamenti rapidi e il controllo flessibile garantiscono efficienza sia nella produzione unitaria che in quella in serie.

Applicazione del tornio CNC

Il tornio a controllo numerico CK400X1000 è la soluzione ideale per aziende produttive che richiedono macchine affidabili per la lavorazione per asportazione di truciolo. Trova applicazione in:

• Industria automobilistica – produzione di componenti di precisione, come alberi, boccole o elementi dei sistemi di trasmissione.
• Industria meccanica – lavorazione di parti macchina, inclusi ingranaggi, alberi di trasmissione e corpi macchina.
• Piccole e medie officine – l’universalità e l’utilizzo intuitivo rendono la macchina adatta anche ad aziende di dimensioni più contenute.
• Produzione in serie e unitaria – la flessibilità della macchina consente la realizzazione sia di grandi lotti sia di singoli particolari con elevati requisiti.

Parametri tecnici

Dotazione standard

• Controllo SIEMENS SINUMERIK 808D – controllo CNC intuitivo e affidabile.
• Mandrino idraulico autocentrante a 3 griffe – garantisce un bloccaggio stabile dei particolari.
• Torretta a 12 posizioni – consente un rapido cambio utensile.
• Set di griffe morbide – per il serraggio preciso dei particolari.
• Contropunta idraulica – garantisce stabilità durante la lavorazione di elementi più lunghi.
• Sistema di raffreddamento – riduce al minimo il surriscaldamento del particolare e dell’utensile.
• Sistema di lubrificazione automatica – prolunga la vita utile di guide e trasmissioni.
• Illuminazione alogena 24V – migliora la visibilità nell’area di lavoro.
• manuale utente
• Dichiarazione di conformità CE – conferma la conformità alle norme europee.

Dotazione opzionale*

• Controllo SIEMENS SINUMERIK 828D – controllo avanzato per operazioni più complesse.
• Convogliatore trucioli (a nastro) – facilita il mantenimento dell’ordine nell’area di lavoro.
• Scarico pezzo – supporta l’automazione dei processi produttivi.
• Utensili motorizzati – consentono fresatura e foratura sul tornio.

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.

Controlli CNC – Siemens e Fanuc

I torni CNC per metallo della serie CK400X1000 sono dotati di rinomati sistemi di controllo SIEMENS SINUMERIK 808D, SIEMENS SINUMERIK 828D (OPTION*) o Fanuc Oi-TF. Ciascuno di questi sistemi garantisce precisione, affidabilità e facilità d’uso, adattate a diverse esigenze produttive.

SIEMENS SINUMERIK 808D

SIEMENS SINUMERIK 808D è un controllo economico per officine più piccole, che offre un’interfaccia intuitiva, elevata affidabilità e compatibilità con le operazioni di tornitura di base.

SIEMENS SINUMERIK 828D

SIEMENS SINUMERIK 828D garantisce elevata potenza di calcolo e funzioni avanzate, come cicli di lavorazione e compatibilità con sistemi CAD/CAM, ideali per applicazioni più esigenti.

Fanuc Oi-TF

Fanuc Oi-TF offre stabilità e precisione nella produzione in serie, con un’interfaccia intuitiva e avanzate funzioni di tornitura, garantendo elevata qualità di lavorazione.

Affidati all’esperienza CORMAK

CORMAK offre soluzioni affidabili e assistenza professionale. I nostri torni CNC soddisfano i più elevati standard di qualità e sicurezza, confermati da certificati CE. Offriamo assistenza professionale in garanzia e post-garanzia e consulenza tecnica specializzata.

Contattaci!

Investi nel tornio CNC a banco inclinato CK400X1000 e aumenta l’efficienza della tua produzione. Contatta il nostro team per ottenere informazioni dettagliate e adattare la macchina alle tue esigenze.
