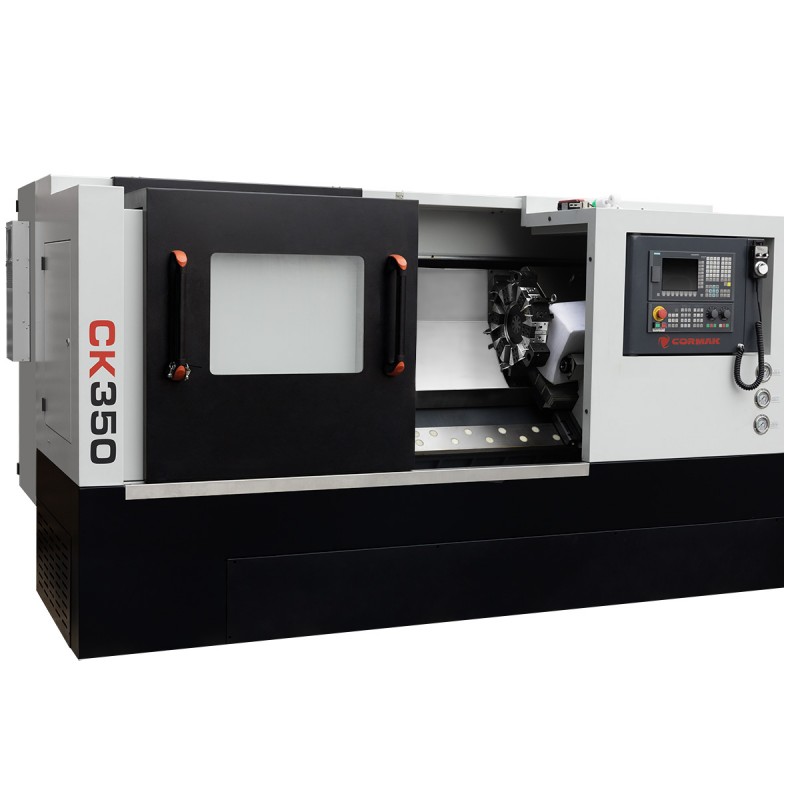

Tornio CNC a banco inclinato CK350X1000 – Precisione e produttività nella lavorazione del metallo

Il tornio CNC a banco inclinato CK350X1000 è un avanzato tornio a controllo numerico progettato per la lavorazione precisa del metallo negli stabilimenti industriali. Dotato di moderni sistemi di controllo e di una struttura solida, garantisce elevata produttività e affidabilità nella produzione in serie e unitaria.

Punti di forza principali del tornio CNC CK350X1000

Il tornio CNC a banco inclinato CK350X1000 si distingue per la tecnologia avanzata, la struttura solida e la versatilità di applicazione. Le sue caratteristiche chiave lo rendono la scelta ideale per i professionisti che cercano uno strumento affidabile per la lavorazione del metallo. Ecco i principali vantaggi derivanti dall’utilizzo di questa macchina:

• Elevata precisione di lavorazione: Il banco inclinato in ghisa ad alta rigidità riduce al minimo le vibrazioni, garantendo precisione dei particolari anche nelle operazioni più complesse.
• Produttività: Il motore da 7.5kW e la velocità del mandrino fino a 4000 giri/min consentono una lavorazione rapida di particolari grandi e piccoli.
• Versatilità: La lunghezza massima del particolare di 1000 mm e il diametro di tornitura sopra il banco di 360 mm permettono la lavorazione di diversi componenti.
• Controllo avanzato: La scelta dei sistemi SIEMENS SINUMERIK 808D, 828D o Fanuc Oi-TF garantisce flessibilità e facilità d’uso intuitiva.
• Affidabilità e durata: La struttura dal peso di 3200 kg e la lubrificazione automatica di trasmissioni e guide garantiscono una lunga vita utile della macchina.
• Ergonomia e facilità d’uso: Le interfacce intuitive di controllo e le soluzioni costruttive ergonomiche facilitano il lavoro degli operatori, riducendo i tempi di fermo.
• Ottimizzazione dei processi: I sistemi di controllo avanzati consentono la programmazione precisa e l’ottimizzazione dei percorsi utensile, aumentando l’efficienza produttiva.

Struttura e tecnologia del tornio CNC

Il tornio CNC a banco inclinato CK350X1000 è stato progettato per applicazioni esigenti nell’industria della lavorazione per asportazione di truciolo. La sua struttura solida e i moderni componenti garantiscono affidabilità e precisione. Gli elementi chiave della macchina sono:

• Banco inclinato: Realizzato in ghisa di alta qualità, assicura eccellente rigidità e stabilità, riducendo al minimo le deformazioni durante la lavorazione.
• Mandrino con ampio passaggio: Il passaggio mandrino di 52 mm consente la lavorazione di particolari con diametri maggiori.
• Torretta portautensili: La torretta a 12 posizioni consente un rapido cambio utensile, aumentando l’efficienza di lavoro.
• Mandrino idraulico per tornio: Il mandrino autocentrante a 3 griffe con diametro di 210 mm assicura un serraggio stabile dei particolari, anche ad alte velocità di rotazione.
• Sistema di raffreddamento: Dissipa efficacemente il calore, proteggendo utensili e particolari dal surriscaldamento, prolungandone la durata.
• Lubrificazione automatica: Il sistema di lubrificazione di trasmissioni e guide riduce al minimo l’usura dei componenti e assicura un funzionamento fluido.
• Contropunta idraulica: Consente il supporto preciso di particolari lunghi, aumentando la stabilità della lavorazione.

Precisione e produttività di lavoro

Il tornio CNC CK350X1000 garantisce una precisione eccezionale grazie alla struttura rigida del banco inclinato, che riduce vibrazioni e deformazioni. L’avanzamento massimo sull’asse Z (10000 mm/min) e sull’asse X (8000 mm/min) consente l’esecuzione rapida ed efficace di operazioni di tornitura complesse. I sistemi di controllo, come SIEMENS SINUMERIK o Fanuc Oi-TF, offrono funzioni avanzate come interpolazione e ottimizzazione dei percorsi utensile, garantendo elevata qualità delle superfici lavorate e ripetibilità nella produzione in serie.

Applicazioni del tornio industriale

Il tornio CNC a banco inclinato CK350X1000 è una soluzione versatile per diversi settori e applicazioni, tra cui:

• Industria automobilistica: Produzione di componenti di precisione, come alberi, boccole e ingranaggi.
• Industria aeronautica: Lavorazione di particolari che richiedono la massima precisione e ripetibilità.
• Officine di produzione: Realizzazione di lavorazioni unitarie e in serie nella lavorazione del metallo.
• Produzione di macchine: Fabbricazione di elementi macchina con forme complesse e severi requisiti di tolleranza.
• Industria energetica: Lavorazione di componenti per turbine e altri dispositivi che richiedono precisione.

Grazie alla possibilità di lavorare particolari lunghi fino a 1000 mm, questa macchina è ideale sia per piccole officine sia per grandi stabilimenti produttivi.

Parametri tecnici

Dotazione standard

• Controllo Siemens 808D
• Mandrino idraulico autocentrante a 3 griffe
• Torretta portautensili a 12 posizioni
• Set di griffe morbide
• Contropunta idraulica
• Sistema di raffreddamento
• Sistema di lubrificazione automatica di trasmissioni e guide
• Illuminazione alogena 24V
• manuale utente
• Dichiarazione di conformità CE

Dotazione opzionale*

• Controllo SINUMERIK 828
• Convogliatore trucioli (a nastro)
• Scarico pezzo
• Utensili motorizzati

Controlli CNC – SIEMENS SINUMERIK 808D, SINUMERIK 828D e Fanuc Oi-TF

I TORNI CNC 360x1000 sono dotati di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Essi garantiscono precisione, affidabilità e flessibilità di adattamento a diverse esigenze produttive, dalle operazioni semplici ai processi di lavorazione complessi.

SIEMENS SINUMERIK 808D – controllo CNC compatto per applicazioni di base

SIEMENS SINUMERIK 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per piccole e medie aziende. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: L’interfaccia grafica e la funzione Teach-In facilitano la programmazione, riducendo al minimo il tempo di apprendimento degli operatori.
• Elevata affidabilità: Struttura resistente a polvere e umidità, che garantisce stabilità in difficili condizioni di officina.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione degli azionamenti servo SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e requisiti minimi di assistenza, ideale per utenti CNC principianti.

Controlli CNC – Siemens e Fanuc

TORNIO CNC 360x1000 offre avanzati sistemi di controllo CNC, come SIEMENS SINUMERIK 808 Advanced, SIEMENS SINUMERIK 828D e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura robusta resistente a difficili condizioni industriali.
• Economicità: Dedicato alle applicazioni base di tornitura e fresatura.

SIEMENS SINUMERIK 828D

• Elevata potenza di calcolo: Consente lavorazioni dinamiche e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con il software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di espansione con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideali per operazioni di taglio precise, come filettatura e scanalatura.
• Utilizzo intuitivo: L’interfaccia leggibile accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale

SIEMENS SINUMERIK 808

Scarica il manuale

Perché scegliere i torni CNC di CORMAK?

CORMAK offre soluzioni avanzate per l’industria. Offriamo:

• Assistenza professionale: 16 anni di esperienza nell’assistenza dei controlli CNC Siemens.
• Ampia scelta di macchine: Su oltre 15,000 m² di superficie di magazzino sono disponibili circa 12,000 macchine e dispositivi.
• Qualità: Tutte le macchine possiedono attestati europei di sicurezza sul lavoro.
• Consulenza professionale: I nostri specialisti aiutano a scegliere la soluzione ottimale per la tua azienda.

Ordina oggi stesso il tornio CNC CK350X1000!

Il tornio CNC a banco inclinato CK350X1000 è un investimento in precisione, affidabilità e produttività della tua produzione. Contattaci per ottenere un’offerta dettagliata e una consulenza professionale nella scelta della macchina perfettamente adatta alle tue esigenze. Investi nel futuro della tua azienda con CORMAK!

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
