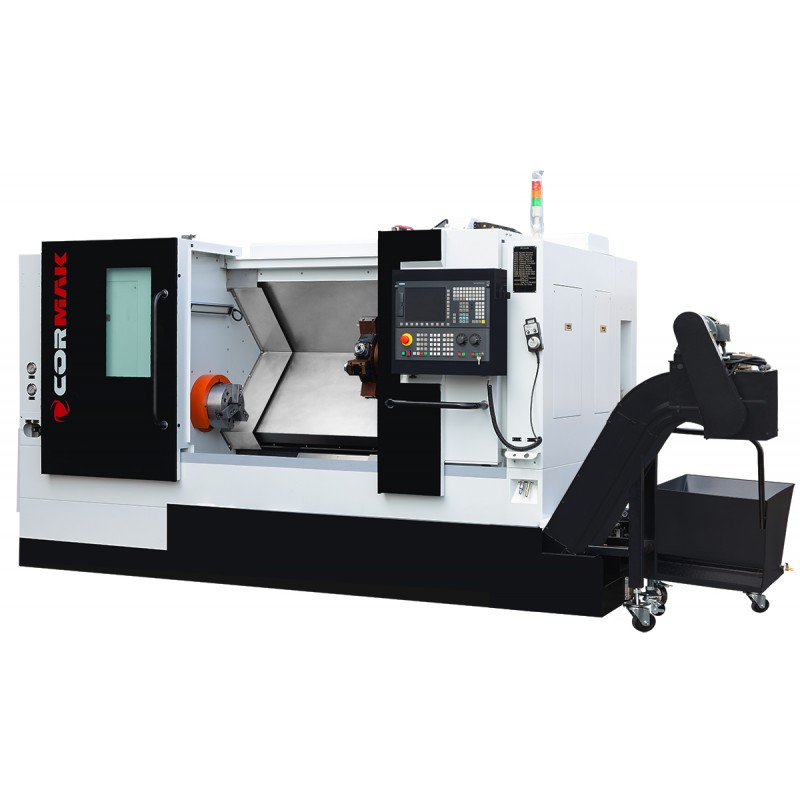

Tornio CNC con bancale inclinato CK7150x750

Il tornio CNC con bancale inclinato CK7150x750 è una macchina industriale avanzata progettata per la lavorazione precisa del metallo. Dotata di moderno controllo Siemens Sinumerik 808D e struttura solida, offre affidabilità ed elevata produttività nei processi produttivi più esigenti.

Punti di forza principali del tornio CNC CK7150x750

Il tornio CNC CK7150x750 è una soluzione creata per i moderni stabilimenti produttivi che richiedono precisione, durata e flessibilità nella lavorazione per asportazione di truciolo. Grazie alle tecnologie avanzate e alla struttura solida, questa macchina garantisce vantaggi operativi significativi, riducendo al minimo i tempi di fermo e massimizzando la qualità dei particolari finiti. Di seguito presentiamo i vantaggi dettagliati che distinguono questo tornio sul mercato:

• Precisione eccezionale – l’accuratezza di posizionamento degli assi X/Z pari a 0.001 mm, supportata dal bancale inclinato e dal controllo CNC avanzato, garantisce la massima qualità di lavorazione.
• Alta produttività – le corse massime degli assi X/Z (500/210 mm) e la velocità del mandrino fino a 3000 giri/min consentono una lavorazione rapida ed efficiente dei particolari.
• Struttura robusta – il peso di 4600 kg e il bancale inclinato riducono al minimo le vibrazioni, garantendo stabilità nella lavorazione di particolari con lunghezza fino a 750 mm.
• Controllo intuitivo – il sistema Siemens Sinumerik 808D con interfaccia grafica semplifica programmazione e utilizzo, accelerando la messa in funzione della macchina.
• Universalità di applicazione – possibilità di lavorazione di materiali diversi, come acciaio, alluminio o leghe metalliche, sia nella produzione singola sia in serie.
• Esercizio economico – il sistema automatico di lubrificazione e l’efficiente sistema di raffreddamento riducono i costi di manutenzione e prolungano la durata dei componenti.
• Flessibilità di configurazione – opzioni come gli utensili motorizzati o il controllo Siemens Sinumerik 828D permettono di adattare la macchina a esigenze specifiche.
• Conformità agli standard – la dichiarazione di conformità CE conferma il rispetto degli standard europei di sicurezza sul lavoro.

Costruzione e tecnologia del tornio CNC

Bancale inclinato per la massima stabilità

Il tornio industriale CK7150x750 è stato progettato con un bancale inclinato, che garantisce un’eccellente rigidità e un’efficace evacuazione dei trucioli. Questa struttura riduce al minimo le deformazioni termiche e meccaniche, contribuendo alla precisione della lavorazione e a una maggiore durata della macchina.

Mandrino e sistema di azionamento

Il mandrino con passaggio di 52 mm (con OPTION* 66 mm o 86 mm) e mandrino di serraggio da 210 mm è azionato da un motore da 11 kW. La velocità del mandrino fino a 3000 giri/min permette di adattare i parametri alla lavorazione di materiali diversi, dalle leghe leggere agli acciai duri.

Torretta portautensili e utensili

La torretta a 12 posizioni consente un rapido cambio di utensili di dimensioni 25x25 mm, con OPTION* utensili motorizzati, aumentando la flessibilità della produzione. Il sistema automatico di lubrificazione di guide e trasmissioni garantisce un funzionamento fluido e riduce al minimo l’usura meccanica.

Sistema di raffreddamento e contropunta idraulica

L’efficiente sistema di raffreddamento impedisce il surriscaldamento del pezzo e dell’utensile, aspetto fondamentale nella lavorazione in serie di lunga durata. La contropunta idraulica con canotto di diametro 88 mm, corsa di 85 mm e cono MK5 garantisce un serraggio stabile di particolari con lunghezza fino a 750 mm.

Precisione ed efficienza di lavoro

Il tornio CNC per metallo CK7150x750 unisce tecnologia avanzata e struttura solida, garantendo eccezionale precisione e produttività. Il bancale inclinato riduce le vibrazioni, consentendo di ottenere superfici lisce e dimensioni precise dei particolari. Il diametro massimo di tornitura sopra il bancale è pari a 500 mm, e sopra il carro a 290 mm, consentendo la lavorazione di un’ampia gamma di elementi. L’elevata precisione di posizionamento (0.001 mm) e i rapidi avanzamenti assicurano efficienza sia nella produzione singola sia in serie.

Applicazione del tornio CNC

Il tornio CNC CK7150x750 è una soluzione ideale per aziende produttive che richiedono macchine affidabili per la lavorazione per asportazione di truciolo. Trova applicazione in:

• Industria automobilistica – produzione di componenti di precisione, come alberi, bussole o elementi dei sistemi di trasmissione.
• Industria meccanica – lavorazione di parti di macchine, tra cui ingranaggi, alberi di trasmissione e corpi macchina.
• Piccole e medie officine – l’utilizzo intuitivo e la versatilità rendono la macchina adatta anche alle imprese più piccole.
• Produzione in serie e singola – la flessibilità della macchina consente la realizzazione sia di grandi lotti sia di singoli particolari con elevati requisiti.

Parametri tecnici

Dotazione standard

• Controllo Siemens Sinumerik 808D – controllo CNC intuitivo e affidabile.
• Mandrino idraulico autocentrante a 3 griffe – garantisce un serraggio stabile dei particolari.
• Torretta a 12 posizioni – consente un rapido cambio utensile.
• Set completo di griffe morbide – per il serraggio preciso dei particolari.
• Contropunta idraulica – garantisce stabilità nella lavorazione di elementi più lunghi.
• Sistema di raffreddamento – riduce al minimo il surriscaldamento del pezzo e dell’utensile.
• Sistema automatico di lubrificazione – prolunga la durata di guide e trasmissioni.
• Illuminazione alogena 24V – migliora la visibilità nell’area di lavoro.
• Azionamenti servo Siemens – garantiscono un controllo preciso del movimento degli assi.
• Manuale utente – facilita la messa in funzione e l’utilizzo della macchina.
• Dichiarazione di conformità CE – conferma la conformità agli standard europei.

Dotazione opzionale*

• Controllo Siemens Sinumerik 828D – controllo avanzato per operazioni più complesse.
• Raccoglitore automatico del pezzo – supporta l’automazione dei processi produttivi.
• Utensili motorizzati – consentono fresatura e foratura sul tornio.
• Raccoglitore trucioli (a nastro) – facilita il mantenimento dell’ordine nell’area di lavoro.

Controlli CNC – Siemens Sinumerik 808D, SINUMERIK 828D e Fanuc Oi-TF

Il tornio CNC CK7150 x750 è dotato di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Garantiscono precisione, affidabilità e flessibilità di adattamento a diversi requisiti produttivi, dalle operazioni semplici ai processi di lavorazione complessi.

Siemens Sinumerik 808D – controllo CNC compatto per applicazioni di base

Siemens Sinumerik 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per piccole e medie aziende. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: Interfaccia grafica e funzione Teach-In facilitano la programmazione, riducendo al minimo il tempo di apprendimento degli operatori.
• Elevata affidabilità: Struttura resistente a polvere e umidità, che garantisce stabilità in condizioni difficili di officina.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione degli azionamenti servo SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e requisiti di assistenza minimi, ideale per utenti CNC principianti.

Controlli CNC – Siemens e Fanuc

Il tornio CNC CK7150 x750 offre sistemi di controllo CNC avanzati, come SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura robusta resistente a condizioni industriali difficili.
• Economicità: Dedicato ad applicazioni di base di tornitura e fresatura.

Siemens Sinumerik 828D

• Elevata potenza di calcolo: Consente lavorazione dinamica e gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di espansione con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideali per operazioni di taglio precise, come tornitura di filetti e scanalatura.
• Utilizzo intuitivo: Interfaccia chiara che accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale

SIEMENS SINUMERIK 808

Scarica il manuale

Affidati all’esperienza CORMAK

Con oltre 20 anni di esperienza nella fornitura di macchine industriali, CORMAK è leader nel settore. I nostri torni CNC soddisfano i più elevati standard di qualità e sicurezza, confermati da certificazioni CE. Offriamo un servizio professionale in garanzia e post-garanzia, oltre a consulenza tecnica specializzata.

Investi nel tornio CNC con bancale inclinato CK7150x750 e aumenta l’efficienza della tua produzione. Contatta il nostro team per ottenere informazioni dettagliate e adattare la macchina alle tue esigenze.

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
