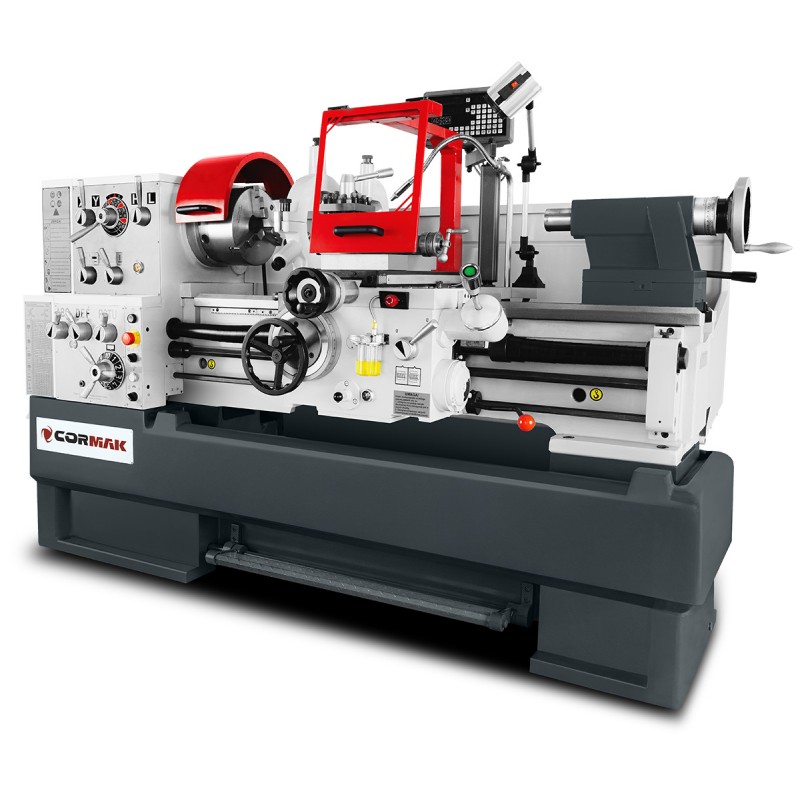

Tornio universale convenzionale CORMAK TORNADO 460x2000 – precisione e potenza per la lavorazione di pezzi di grande lunghezza
CORMAK TORNADO 460x2000 è un tornio universale robusto e accurato, progettato per la lavorazione professionale dei metalli in ambito industriale. Grazie alla lunghezza di tornitura 2000 mm e al passaggio mandrino ø82 mm, rappresenta uno strumento affidabile per la produzione di alberi, boccole, tubi e componenti di notevole lunghezza. Questo modello combina elevata precisione delle guide, struttura stabile e dotazione versatile, consentendo un’ampia gamma di operazioni tecnologiche.
Vantaggi principali del tornio
- Versatilità d’impiego: tornitura esterna, interna, conica, filettatura metrica, in pollici, modulare e DP, foratura, brocciatura, lucidatura.
- Distanza tra le punte – 2000 mm: consente la lavorazione di alberi e tubi lunghi.
- Struttura stabile del banco in ghisa con larghezza 300 mm – temprata e rettificata per ridurre le vibrazioni e garantire lunga durata.
- Lettura digitale a 2 assi – precisione grazie alle righe ottiche.
- Passaggio mandrino ø82 mm – per pezzi di grande diametro e lunghezza.
- Joystick per avanzamenti rapidi – significativa riduzione del tempo di spostamento del carro.
- Regolazione diretta dei parametri di filettatura – senza sostituzione degli ingranaggi.
- Indicatore per filettatura – facile impostazione ripetibile del carro.
- Ponte asportabile – tornitura di pezzi fino a 690 mm di diametro.
Struttura e tecnologia
La tornitura con CORMAK TORNADO 460x2000 avviene con pieno controllo grazie al pannello di comando ergonomico e al gruppo mandrino di precisione, che lavora nella gamma 25–2000 giri/min. La trasmissione del mandrino basata su ingranaggi temprati e rettificati garantisce durata e funzionamento silenzioso. La struttura su banco pesante in ghisa assicura resistenza alle deformazioni e precisione per anni di utilizzo. Il supporto di refrigerazione e l’illuminazione della postazione di lavoro aumentano il comfort dell’operatore.
Precisione e produttività
Questo modello consente un’ampia gamma di operazioni – da torniture e forature di precisione fino alla filettatura professionale – senza necessità di frequenti riattrezzaggi. L’elevata ripetibilità e precisione di lavoro si traducono in risparmio di tempo e riduzione degli errori produttivi.
Applicazioni
- Produzione e rigenerazione di lunghi elementi rotanti
- Stabilimenti industriali, officine attrezzeria, reparti di manutenzione
- Reparti specializzati nella tornitura in singolo e in serie
Dotazione standard
- Mandrino autocentrante a 3 griffe 250 mm + griffe destre e sinistre
- Mandrino a 4 griffe 320 mm + griffe destre e sinistre
- Lettura digitale a 2 assi (righe ottiche)
- Lunetta fissa e mobile
- Contropunta fissa MK4
- Bussola di riduzione mandrino MK7/MK4
- Ingranaggi di cambio
- Impianto di refrigerazione
- Illuminazione di lavoro
- Ingrassatore
- Chiave per mandrino e torretta
- Set di utensili di servizio
- Protezioni di sicurezza conformi alle norme CE
- Dichiarazione di conformità CE
Dotazione opzionale*
- Cono portapunta MK4/B16
- Mandrino portapunte 3–16/B16
- Set punte al cobalto HSS-CO5 / 1–13 mm
- Torretta portautensili girevole MK4
- Refrigerante per lavorazioni di asportazione truciolo ES-12 1L
- Accessorio per tornitura conica
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
Dati tecnici
| Diametro di tornitura sul banco |
ø460 mm |
| Diametro di tornitura sopra le slitte trasversali |
ø274 mm |
| Diametro di tornitura nella cava: diametro x larghezza |
690 mm x 240 mm |
| Altezza della contropunta |
230 mm |
| Distanza tra le punte |
2000 mm |
| Larghezza del banco |
300 mm |
| Sezione massima utensile |
25 x 25 mm |
| Corsa totale slitta trasversale |
290 mm |
| Corsa totale slitta superiore |
120 mm |
| Diametro foro mandrino |
ø82 mm |
| Attacco mandrino |
D1-8 |
| Sede nel mandrino (cono) |
ø90 (1:20) |
| Numero di velocità mandrino |
12 |
| Gamma velocità mandrino |
25–2000 giri/min |
| Diametro e filettatura della vite madre |
ø35 mm x 6 mm |
| Filetti in pollici - passo |
2–112 TPI (60) |
| Filetti metrici |
0.1–14 mm (41) |
| denti per pollice - diam. cerchio primitivo ingranaggio |
4–112 D.P. (50) |
| Moduli ingranaggi |
0.1–7 M.P. (34) |
| Avanzamento longitudinale |
0.054 - 3.04 mm/giro (42) |
| Avanzamento trasversale |
0.014–0.784 mm (42) |
| Corsa totale cannotto contropunta |
120 mm |
| Diametro cannotto contropunta |
ø60 mm |
| Cono contropunta |
MT nr 4 |
| Motore principale |
5,5 kW |
| Motore refrigerante |
0,09 kW |
| Dimensioni (LxPxA) |
3220x1040x1340 mm |
| Peso |
2785 kg |
Scegli l’affidabilità – scegli CORMAK
Il tornio convenzionale CORMAK TORNADO 460x2000 è una soluzione collaudata per professionisti che richiedono alta qualità, precisione e flessibilità. Contatta il nostro consulente tecnico e ordina una macchina adattata alle tue esigenze produttive.
