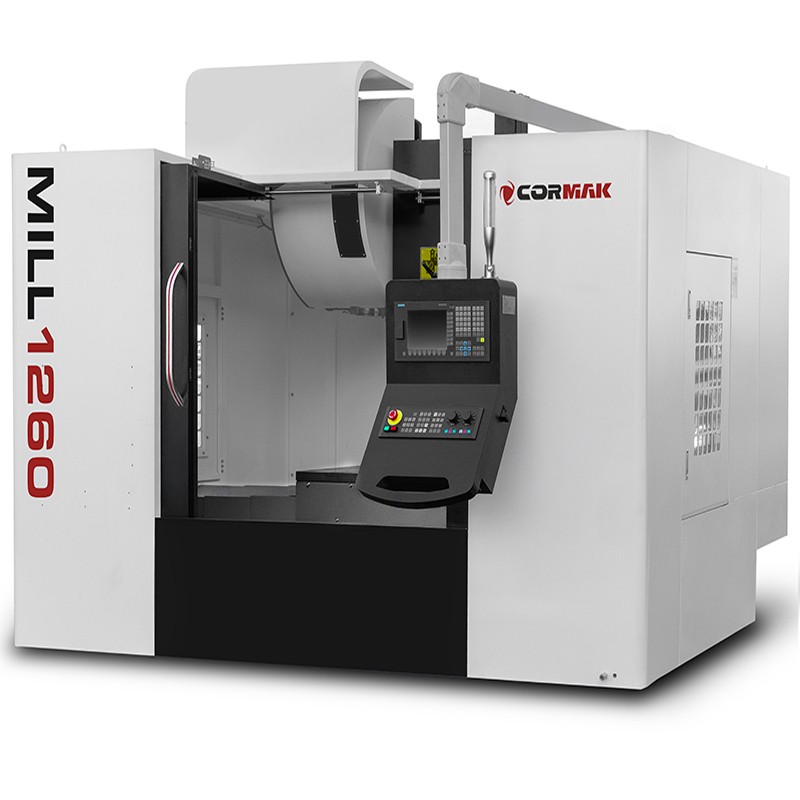

Centro di lavoro MILL 1260 – affidabilità e precisione nella lavorazione CNC

Il centro di lavoro MILL 1260 è un avanzato centro di lavoro CNC verticale, progettato per la lavorazione precisa ed efficiente del metallo in applicazioni industriali impegnative. Dotato di una struttura solida e di tecnologie moderne, garantisce un’eccellente qualità dei pezzi e un’affidabilità duratura nel tempo.

Punti di forza principali del centro di lavoro MILL 1260

Il centro di lavoro verticale MILL 1260 è una soluzione che unisce tecnologia avanzata e struttura massiccia, garantendo un vantaggio nei processi produttivi più esigenti. Questa macchina è la scelta ideale per le aziende che cercano centri di lavoro CNC in grado di offrire precisione, efficienza e durata. I principali vantaggi includono:

• Massima precisione di lavorazione: Grazie alle guide lineari di altissima qualità e alle precise viti a ricircolo di sfere, la macchina raggiunge una precisione di posizionamento di 0.02 mm, ideale per pezzi con geometrie complesse.
• Stabilità eccezionale: Il massiccio corpo in ghisa del peso di 6,560 kg riduce al minimo le vibrazioni, garantendo affidabilità durante la lavorazione di pezzi fino a 600 kg.
• Elevata efficienza: Il mandrino da 7.5kW (con OPTION* 12kW) e velocità fino a 8000 giri/min (OPTION* 12,000 giri/min) nonché l’avanzamento rapido 24/24/12 m/min riducono il tempo del ciclo produttivo.
• Sicurezza dell’operatore: La camera di lavoro ermetica protegge da polvere e trucioli, creando un ambiente di lavoro sicuro ed ergonomico.
• Versatilità di configurazione: La possibilità di espansione con sistemi di controllo avanzati (Siemens 828D, Fanuc Oi-TF), 4° asse e raffreddamento attraverso il mandrino consente di adattare la macchina a specifiche esigenze produttive.

Struttura e tecnologia del centro di lavoro MILL 1260

Il centro di fresatura per metallo MILL 1260 è stato progettato per garantire la massima durata e precisione in condizioni industriali difficili. I componenti principali includono:

• Massiccio corpo in ghisa: Con un peso di 6,560 kg, assicura un’eccellente rigidità e riduzione delle vibrazioni, fondamentale per la lavorazione di materiali duri.
• Guide lineari: Guide di alta qualità sugli assi X, Y, Z garantiscono fluidità di movimento e precisione con avanzamento rapido di 24 m/min.
• Mandrino BT40: Con potenza di 7.5kW (OPTION* 12kW) e velocità fino a 8000 giri/min, assicura un’asportazione efficiente.
• Viti a ricircolo di sfere di precisione: Viti di altissima qualità sui tre assi garantiscono elevata precisione e ripetibilità dei movimenti.
• Servomotori Siemens: Assicurano fluidità ed efficienza dei movimenti, ottimizzando il processo di lavorazione.
• Sistema di lubrificazione automatico: Riduce al minimo l’usura dei componenti, prolungando la durata della macchina.
• Magazzino utensili: Il magazzino da 16 posizioni (con OPTION* 24 posizioni) consente un rapido cambio utensile, aumentando l’efficienza.

Precisione ed efficienza operativa

Il centro di lavoro CNC MILL 1260 garantisce elevata precisione grazie a soluzioni tecnologiche avanzate. La precisione di posizionamento (0.02 mm) e l’avanzamento rapido (24/24/12 m/min) consentono una lavorazione efficiente di pezzi con forme complesse. I sistemi di controllo avanzati, come Siemens Sinumerik o Fanuc Oi-TF, ottimizzano i percorsi utensile, riducendo i tempi di produzione e minimizzando gli errori.

Applicazioni del centro di lavoro verticale MILL 1260

I centri di lavoro verticali come il MILL 1260 trovano applicazione in molti settori industriali, tra cui:

• Industria automobilistica: Produzione di componenti di precisione, come elementi di motori, trasmissioni e sistemi di sospensione.
• Industria aeronautica: Lavorazione di pezzi che richiedono tolleranze elevate, ad esempio parti di turbine o elementi strutturali.
• Costruzione di macchine: Produzione di componenti per macchine industriali e utensili di precisione.
• Industria degli utensili: Produzione di stampi a iniezione, matrici e altri elementi che richiedono alta precisione.

La macchina è ideale per grandi stabilimenti produttivi che richiedono affidabilità ed elevata efficienza.

Dotazione standard

• Sistema di controllo SIEMENS SINUMERIK 808 Advanced con garanzia di 2 anni
• Mandrino 8000 giri/min
• Magazzino utensili a 16 posizioni
• Spie di allarme a 3 colori
• Illuminazione LED
• Sistema di raffreddamento chiuso
• Cabina ermetica
• Sistema di lubrificazione automatico
• Impianto pneumatico
• Quadro elettrico ventilato
• Rivestimento completo con 1 porta anteriore scorrevole
• Porte laterali di ispezione (2 pz.)
• Volantino elettronico con interruttore di emergenza
• Termostabilizzatore del mandrino
• Predisposizione per il montaggio del 4° asse
• Servomotori Siemens/Fanuc su tutti e 3 gli assi

Dotazione opzionale*

• Sistemi di controllo Siemens Sinumerik 808D, 828D o Fanuc Oi-TF
• Mandrino con trasmissione diretta BT40-12000 giri/min
• Mandrino BT40-10000 giri/min
• Raffreddamento attraverso il mandrino (20 bar)
• Magazzino utensili a tamburo da 24 posti
• Convogliatore trucioli a catena o a vite
• Sonda pezzo Renishaw OMP60
• Sonda di misura utensili Renishaw TS27R
• Cicli di misura Renishaw
• Separatore olio e refrigerante
• Aspirazione nebbie oleose
• Sensore porta aperta
• Porte automatiche
• Manual Guide 0i (per controllo Fanuc Oi)
• Shop MILL (per controllo Sinumerik 828)
• Righelli di misura per 3 assi
• 4° asse CNC con contropunta
• Mandrino autocentrante Fi 200mm/250mm per 4° asse
• Orientamento automatico del mandrino

Parametri tecnici

Controlli CNC – Siemens Sinumerik 808D, SINUMERIK 828D e Fanuc Oi-TF

I centri di lavoro MILL1260 sono dotati di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Garantiscono precisione, affidabilità e flessibilità di adattamento a diverse esigenze produttive, dalle operazioni semplici ai processi di lavorazione complessi.

Siemens Sinumerik 808D – controllo CNC compatto per applicazioni di base

Siemens Sinumerik 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per piccole e medie aziende. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: Interfaccia grafica e funzione Teach-In facilitano la programmazione, riducendo al minimo i tempi di apprendimento degli operatori.
• Elevata affidabilità: Struttura resistente a polvere e umidità, che garantisce stabilità in condizioni di officina difficili.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione dei servoazionamenti SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e requisiti minimi di manutenzione, ideale per utenti CNC alle prime esperienze.

Controlli CNC – Siemens e Fanuc

Il centro di lavoro MILL1260 offre sistemi di controllo CNC avanzati, come SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura robusta resistente alle difficili condizioni industriali.
• Economicità: Dedicato alle applicazioni di base di tornitura e fresatura.

Siemens Sinumerik 828D

• Elevata potenza di calcolo: Consente lavorazioni dinamiche e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la cooperazione con il software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di espansione con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideale per operazioni di taglio precise, come tornitura di filetti e scanalature.
• Utilizzo intuitivo: L’interfaccia chiara accelera la programmazione.

Manuale utente

SIEMENS SINUMERIK 828/840

Scarica il manuale utente

SIEMENS SINUMERIK 808

Scarica il manuale utente

Affidati all’esperienza CORMAK

Con oltre 20 anni di esperienza nella fornitura di macchine industriali, CORMAK offre affidabili centri di lavoro e un supporto tecnico completo. Le nostre macchine soddisfano gli standard europei di sicurezza, mentre il servizio professionale in garanzia e post-garanzia assicura la continuità produttiva. Contattaci per saperne di più!

Richiedi dettagli o prenota una presentazione della macchina!

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
