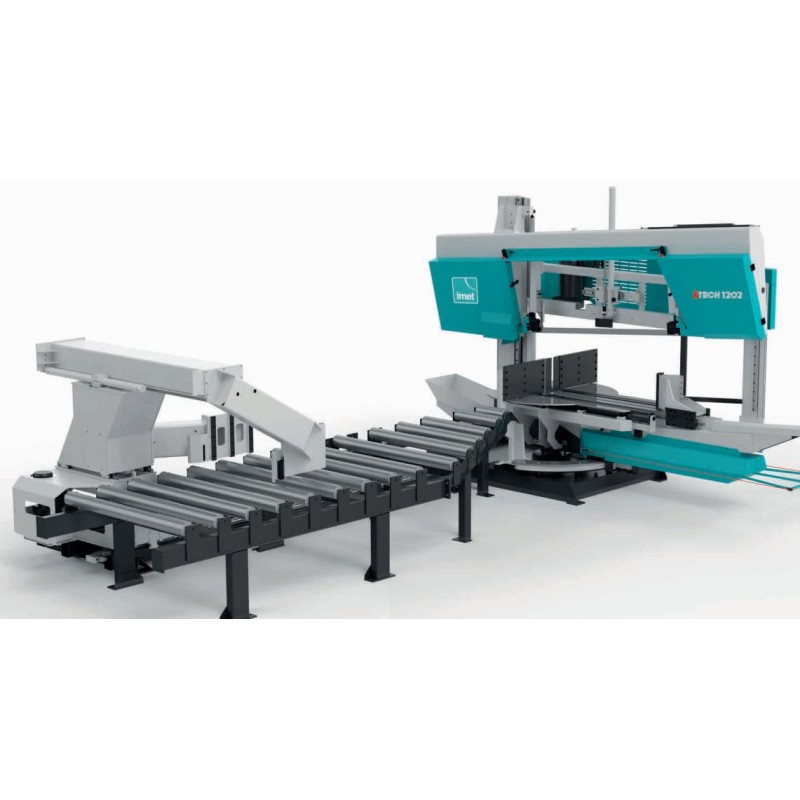

Maschinenbeschreibung:

Elektrogeschweißter Klingenrahmen mit großer Dicke, starrer und solider Struktur und 5° geneigter Basis, die eine bessere Materialdurchdringung und hohe Schneidleistung und Stabilität auch beim Schneiden von Profilen und harten Materialien ermöglicht.

Alle Maschinenbewegungen erfolgen auf Kugelumlaufspindeln (Rahmenbewegung, Schraubstock, Zuführung und Sägeblattführung) mit hoher Tragfähigkeit und Dynamik, was die Reibung während der Bewegung reduziert.

Die Maschine ist dank CNC-Steuerung mit einem 3-Achsen-Steuerungssystem ausgestattet, das über einen 10-Zoll-Touchscreen mit intuitiver und benutzerfreundlicher Schnittstelle gesteuert wird.

Die Maschinensteuerung ermöglicht die vollständige Kontrolle aller Betriebsparameter und die Einstellung von bis zu 99 verschiedenen Schneidprogrammen und bis zu 30 Schnittlinien mit jeweils unterschiedlicher Anzahl, Länge und Winkel.

Die Maschinen verfügen über einen Encoder auf der Rahmenachse, der die Annäherung des Materials an die Klinge und die Vorschau der Sinkgeschwindigkeit ermöglicht – zwei Parameter, die dem Benutzer die Möglichkeit geben, den Schneidvorgang zu optimieren.

Der serienmäßige vertikale Zylinder unter der Klinge sorgt für eine perfekte Materialverriegelung.

Zwei Hydraulikregler (auf dem Bedienfeld) steuern das Absenken des Rahmens und wirken auf die Vorschubgeschwindigkeit und den Sägeblattdruck.

Die Materialzufuhr erfolgt mittels eines Vorschubgeräts mit Elektromotor, Getriebemotor, Zahnriemen und einer Rolle mit Führung (verfügbare Länge 3000 mm oder 6000 mm) – für bessere Stabilität.

Der Feeder verfügt außerdem über ein Kipparmsystem, das auch die Zuführung unregelmäßiger Formen ermöglicht.

Die Rahmendrehung wird durch einen Getriebemotor mit Wechselrichter und Zahnriemen gesteuert.

Die Klingeneinstellung wird durch gehärtete Klingenführungen und Seitenrollen optimiert, die die Klinge immer nah am Material halten.

Hydraulikaggregat mit niedrigem Energieverbrauch: arbeitet nur während des Schneidens und schaltet sich automatisch ab, wenn es nicht benötigt wird.

Möglichkeit, die Maschine an das Werksnetzwerk anzuschließen, um den Informationsfluss zu verbessern und die Maschine in ein professionelles, Industrie 4.0-kompatibles Werkzeug zu verwandeln. SAWprogram ist eine spezielle Software zum Erstellen und Ändern von Schneidprogrammen auf einem PC und zum direkten Senden dieser an die Schneidemaschine. SAWfactory ist eine WEB-Anwendung, die dem Benutzer den Zugriff auf die Maschine von jedem Gerät (Computer, Tablet, Telefon) aus ermöglicht und die Verwaltung der Arbeitsparameter ermöglicht.

Schneidbereiche:

Technische Parameter:
