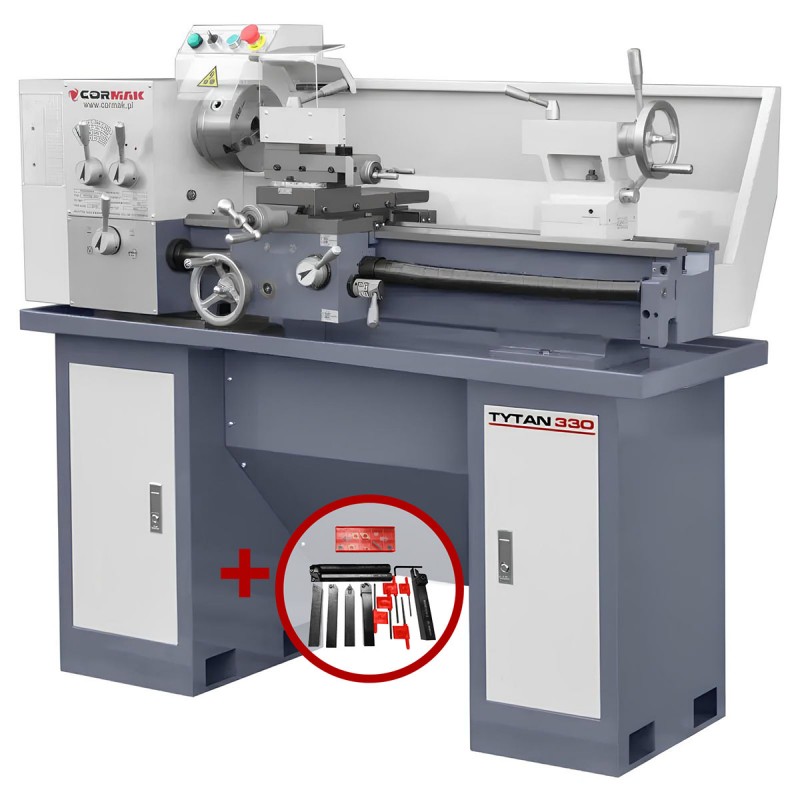

CORMAK 330x700 Universale Drehmaschine + Messersatz

Reduziert

Universal-Metalldrehmaschine CORMAK 330x700 (TYTAN330)mit Untergestell, 230V ist ausgestattet mit einem 12-Gang-Getriebe mit Induktionsmotor (konstante Drehzahl) 1,1 kW/230V - maximales Drehmoment. Empfohlen zum Drehen von harten Stählen und mechanischen Drehen. Es kann für viele Aufgaben verwendet werden, wie zum Beispiel Innen- und Außendrehen, Kegeln, Polieren, metrisches und Zollgewindeschneiden, Bohren und Räumen. Semiprofessionelles Modell, wird für die Einzel- und Kleinserienfertigung verwendet. Maschinenversion mit Untergestell.

Haben Sie irgendwelche Fragen? Anruf!

+48 25 631 00 27 ext.105

export@cormak.pl

Sind Sie Mitglied der VIES-Gruppe?

Ja – Preise mit 0 % Mehrwertsteuer anzeigen

inkl. MwSt.

~~3.572,25 €~~

3.072,25 €

Der Preis hat sich nicht geändert

anleitung auf Polnisch
Service
Garantie 12/24 Monate
Lieferung
Frei

Maschinenbeschreibung:

Langlebige und stabile Konstruktion, das Bett ist aus hochwertigem Gusseisen gefertigt.
12-Gang-Getriebe mit Induktionsmotor bietet optimalen Rollmodus ohne Verlust des maximalen Drehmoments.
Induktionsgehärtete und präzisionsgeschliffene Bettführungen. Die passende Bettbreite von 160 mm sorgt für stabile und präzise Arbeitsbedingungen.
Die Spindelwelle ist mit zwei Schrägkugellagern gelagert.
38 mm Spindelbohrung sorgt für optimale Arbeitsergebnisse und ermöglicht die Bearbeitung von Wellen mit großem Durchmesser.
Spindelmotor Induktion (konstante Drehzahl) 1,1 kW/230V Antrieb mit hoher Leistung und hohem Drehmoment, optimal für die Bearbeitung von Stahl, NE-Werkstoffen.
Unterstützung durch Handräder mit präziser Skala 0,5/0,1 mm (Quer-/Längsvorschub).
Werkzeugschlitten mit Skala, drehbar im Bereich von ± 45°, und der Reitstock verfügt über ein Gleitsystem von ± 10 mm zum Drehen von Kegeln.
Einfache Einstellung der Spindeldrehzahl und des automatischen Vorschubs über das ergonomische Bedienfeld am Getriebe.
Gehärtete und geschliffene Zahnräder im Spindelgetriebe.
Großer Gewindeschneidbereich (Rechts- und Linksgewinde): metrisch – (17) 0,5–4 mm, Zoll – (26) 9–40 TPI.
Mit Leitspindel zum Gewindeschneiden oder automatischen Längsvorschub.
Automatischer Längsvorschub (2) 0,105 – 1,396 mm/U. und automatischer Quervorschub (2) (0,022-0,296) mm/U. - verkürzt die Bearbeitungszeit und verbessert die Qualität beim Drehen langer Werkstücke.
Die Maschine entspricht vollständig den Anforderungen der EU-Richtlinien (CE) sowie der polnischen Vorschriften und DIN-Normen. mit den Anforderungen der EU-Richtlinien (CE) und polnischen Vorschriften und DIN-Normen.

Technische Parameter

3-Backenfutter	160 mm
Max. Drehdurchmesser über Bett	330 mm
Max. Drehdurchmesser über Support	220 mm
Max. Länge des Teils in den Mitten	700 mm
Max. Länge des eingebauten Teils	650 mm
Bettbreite	160 mm
Spindeldurchgang	38 mm
Spindelkegel	MK5
Abmessungen des Drehbankhalters	75 x 75 x 20 mm
Maximale Werkzeugabmessungen	16 x 16 mm
Top Schlittenfahrbereich	100 (0,05) mm
Kreuzverschiebungsbereich	150 (0,1) mm
Längsfahrbereich	620 (0,5) mm
Spindeldrehzahlen	12 Bereiche 65 - 1650 U/min.
Spindeldrehzahlen	65, 90, 120, 160, 220, 300, 380, 500, 640, 850, 1100, 1650 U/min
Anzahl und Bereich der metrischen Gewinde	(17) 0,5-4 mm
Anzahl und Bereich der Zollgewinde	(26) 9-40 TPI
Anzahl und Bereich der Längsvorschübe	0,105–1,396 mm/U
Anzahl und Bereich der Quereinspeisungen	0,022–0,296 mm/U
Durchmesser der Reitstocklagerhülse	32 mm
Verfahrweg der Reitstocklagerbuchse	70 (0,025) mm
Reitstockhülsenkegel	MK3
Motorleistung S1/S6	1,1/1,32 kW / 230 V
Abmessungen L/B/H (mit Sockel)	1500 x 730 x 1200 mm
Gewicht (mit Ständer)	320 kg(±2%)
