Perfekte Lösung für die Serien- und Kleinserienbearbeitung
Hauptmerkmale:
- Erweiterte Drehfunktionen: Unsere Drehmaschine kann Außen-, Innen- und Kugelflächen sowie Gewinde drehen und ist somit für vielfältige Produktionsanwendungen geeignet.
- Feste Zyklen für viele Anwendungen: Dank der in der Steuerung verwendeten Festzyklen, darunter Plandrehen, Langdrehen, Kegeldrehen, Gewindeschneiden, Einstechdrehen und Konturdrehen, vereinfacht unsere Drehmaschine die Programmierung erheblich und reduziert die Materialbearbeitungszeit.
- Präzision und Effizienz: Unsere Drehmaschine wurde mit Blick auf Präzision entwickelt und bietet Zuverlässigkeit und Effizienz. Damit ist sie die ideale Lösung für anspruchsvolle Bearbeitungsaufgaben.

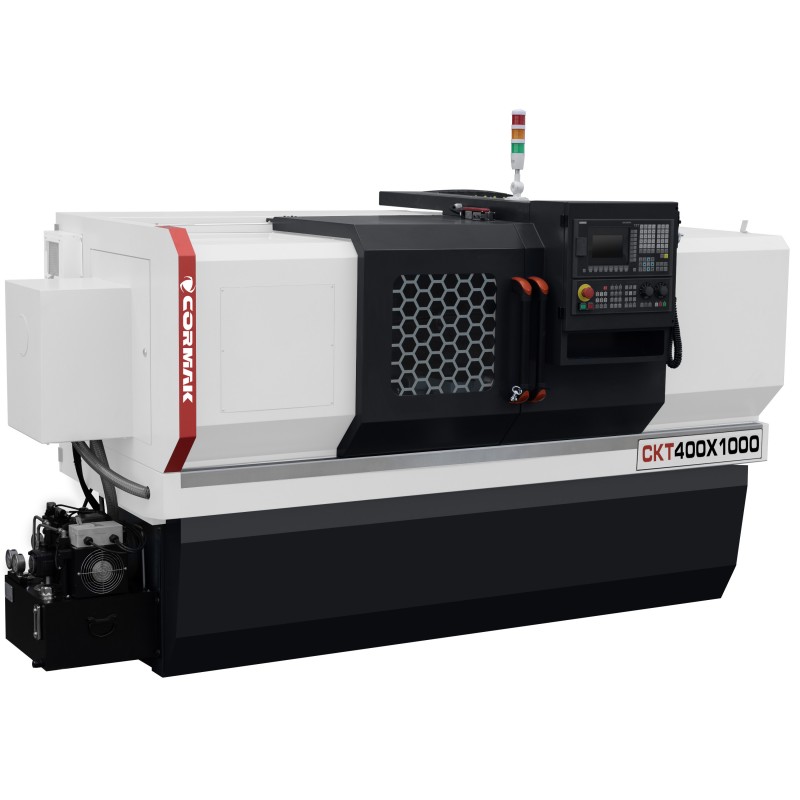

Ob Sie Serienteile oder Prototypen in Kleinserien bearbeiten müssen, unsere CKT Die 400x1000 CNC-Drehmaschine erfüllt Ihre Erwartungen in jeder Produktionsphase.
Technische Parameter
| Max. Drehdurchmesser über Bett |
400 mm |
| Max. Drehdurchmesser über Support |
210 mm |
| Spitzenabstand |
1000 mm |
| Spindeldrehzahlbereich |
0–2000 U/min |
| Spindelbohrung |
72 mm
|
| Spindelbohrungskonus |
MK6 |
| Anzahl der Werkzeughalterpositionen |
6 |
| Max. Werkzeughaltergröße |
20 x 20 mm (optional 25 x 25 mm) |
| Min. Einstelleinheit (X-; Z-Achse) |
0,001 mm ; 0,001 mm |
| Verfahrgeschwindigkeit X-Achse (Länge) |
8 m/min |
| Verfahrgeschwindigkeit Z-Achse (Quer) |
10 m/min |
| Reitstock-Pinolenkegel |
MK5 |
| Max. Reitstock-Pinolenverfahrbereich |
120 mm |
| Hauptmotorleistung |
5,5 kW |
| (X) Vorschubmotor |
6 Nm |
| (X) Vorschubmotor |
6 Nm |
| Paketgröße (mm) |
2640 x 1500 x 1766 mm |
| Nettogewicht |
2000 kg |
Verfügbare Ausstattung
• SINUMERIK 808D Steuerung (polnisch)
• SIEMENS Servoantriebe
• Hydraulisches Drehfutter
• 6-fach Werkzeughalter
• Satz weicher Backen
• Hydraulischer Reitstock
• Kühlsystem
• Automatisches Schmiersystem für Zahnräder und Führungen
• 24-V-Halogenbeleuchtung
• Anleitung (polnisch)
• Konformitätserklärung CE
Optional Ausstattung
• 4- und 8-fach Werkzeughalter
• CE-Konformitätserklärung
• Bewegliche Lünette
• Lünette
• Zusätzliche weiche Backen
• Harte Backen
• Werkzeughalter
• CAD/CAM-Software
CNC-Steuerungen – Siemens Sinumerik 808D, SINUMERIK 828D und Fanuc Oi-TF
Wir bieten professionelle CNC-Steuerungen der renommierten Marken Siemens und Fanuc, die Präzision, Effizienz und Bedienkomfort gewährleisten. Unsere Lösungen eignen sich ideal sowohl für kleinere Werkstätten als auch für anspruchsvolle Industrieanwendungen.
Siemens Sinumerik 808D – kompakte CNC-Steuerung für Basisanwendungen
Die Siemens Sinumerik 808D ist eine moderne, kostengünstige CNC-Steuerung für Dreh- und Fräsmaschinen der Einstiegsklasse. Das System wurde speziell für kleine und mittlere Unternehmen entwickelt und bietet:
- Intuitive Bedienung – eine einfache, grafische Benutzeroberfläche erleichtert die Programmierung und Konfiguration der Maschine.
- Hohe Zuverlässigkeit – eine robuste Konstruktion, die auch den harten Arbeitsbedingungen in der Werkstatt standhält.
- Umfangreiche Kompatibilität – angepasst an Maschinen mit grundlegenden technologischen Anforderungen.
