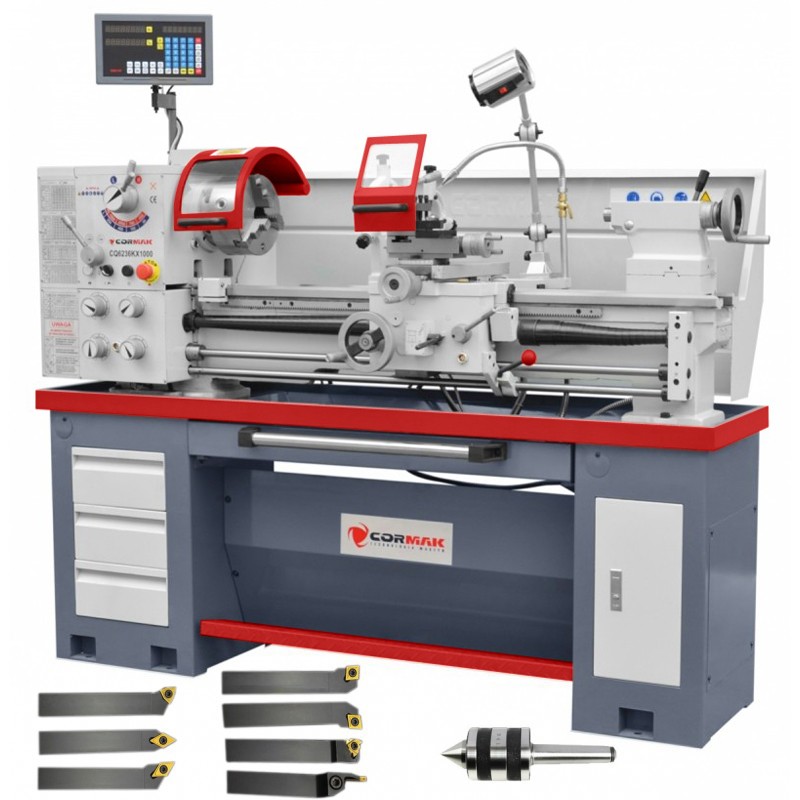

NEUER, VERBESSERTER TORNADO 360 PLUS!!!
Hauptvorteile:
- Die Drehmaschine Tornado 360 Plus (360 x 1000 mm) verfügt über eine verstärkte, gerippte Bettoberfläche für maximale Vibrationsreduzierung. Darüber hinaus ist das Bett präzise geschliffen und gehärtet.
- Die Digitalanzeige arbeitet in 2 (zwei) Achsen der Längs- und Querbewegung des Schlittens. Das verarbeitete elektronische Signal der optischen Lineale visualisiert die erhaltenen Werte aus den Bewegungen entlang der Achse auf einem digitalen Bildschirm.
- Die Drehmaschine ist mit einer hochwertigen und verstärkten Spindellagerung ausgestattet.
- Optimale Arbeitsergebnisse dank großer Spindelbohrung 52 mm , 3-Backen Drehfutter 200 mm und leistungsstarkem 20-kW-Motor.
- Gehärtete und geschliffene Zahnräder im Spindelgetriebe.
- Die passende Bettbreite von 188 mm sorgt für stabile und präzise Arbeitsbedingungen.
- Ausgestattet mit Leitspindel und Leitwelle zum Gewindeschneiden und automatischen Längs- und Quervorschub.
- Einfache Einstellung der Spindeldrehzahl und des automatischen Vorschubs über das ergonomische Bedienfeld mit den Zahnrädern. Vorschubauswahlsperre durch Leitspindel oder Welle.
- Einstellbare Überlastkupplung an der Antriebswelle.
- Eine große Bandbreite an Gewinden kann bearbeitet werden, ohne dass die Schalträder in der Gitarre ausgetauscht werden müssen. Große Bandbreite an gedrehten Gewinden: metrisch (26) 0,4 - 7 mm, Zoll (34) 4-56 TPI. Drehen von Rechts- und Linksgewinden.
- Gewindedrehuhr zum genauen Zählen von Gewinden. Die Funktion besteht darin, Zeit zu sparen, sodass Sie in wenigen Durchgängen die Mutter der Leitspindel lösen und den Schlitten manuell und schnell in seine ursprüngliche Position zurückbringen können.
- Das Bett verfügt über eine auswechselbare Brücke zum Drehen größerer Elemente, z. B. einer Scheibe. Bei abgenommener Brücke ist mit diesem Drehmaschinenmodell die Bearbeitung eines maximalen Durchmessers von 490 mm möglich.
- Ausziehbare Späneschublade und Werkzeugschubladen für besseres und effizienteres Arbeiten.
- Umfangreiches Zubehör serienmäßig: 3-tlg. + 4. Griffe + Zoll-Zifferblatt.
Technische Daten:
| 3-Backenfutter |
200 mm |
| Maximaler Drehdurchmesser über Bett |
360 mm |
| Drehdurchmesser über Schlitten |
220 mm |
| Drehdurchmesser in der Brückenauswahl |
490 mm |
| Drehlänge in festen Spitzen |
1000 mm |
| Maximale installierte Teilelänge (Drehfutter/Mitte) |
900 mm |
| Bettbreite |
188 mm |
| Spindelbohrung |
52 mm |
| Spindeldrehzahl |
8 Bereiche (L/H)
70-2000 U/min |
| Spindeldrehzahlbereich |
L: 70, 115, 190, 300 /
H: 460, 755, 1255, 2000U/min |
| Spindelende |
D1-5 CAMLOCK |
| Spindelkonus |
MK6 |
| Abmessungen Drehbankständer |
80 x 80 x 30 mm |
| Maximale Werkzeugabmessungen |
20x20mm |
| Oberer Folienbereich |
90 (0,04) mm |
| Verfahrbereich |
165 (0,04) mm |
| Längsverschiebungsbereich |
750 (0,15) mm |
| Eilgang |
- |
| Metrisches Gewinde |
(26) 0,4 - 7 mm |
| Zollgewinde |
(34) 4-56 Zähne pro Zoll |
| Modularer Thread |
- |
| DP-Gewinde |
- |
| Anzahl und Umfang der Längsvorschübe |
(32) 0,052-1,392 mm/U |
| Anzahl und Bereich der Planvorschübe |
(32) 0,014-0,38 mm/U |
| Reitstock-Führungsbüchsenverlängerung |
100 (0,04) mm |
| Reitstock-Führungsbüchsendurchmesser |
42 mm |
| Konus des Reitstocks |
MK4 |
| Leistung des Hauptmotors |
2,0 kW/400 V |
| Leistung der Kühlmittelpumpe |
0,1 kW |
| Maße L/B/H |
1800 mm x 750 mm x 1650 mm |
| Gewicht (netto)/ (brutto) |
540/645 kg |
Hersteller: Cormak
CORMAK JERZY ZALEWSKI
Straße: Brzeska 120, 08-110 Siedlce, Polen
