anleitung auf Polnisch
-
Service
-
Garantie 12/24 Monate
-
Lieferung
Frei
Maschinenbeschreibung

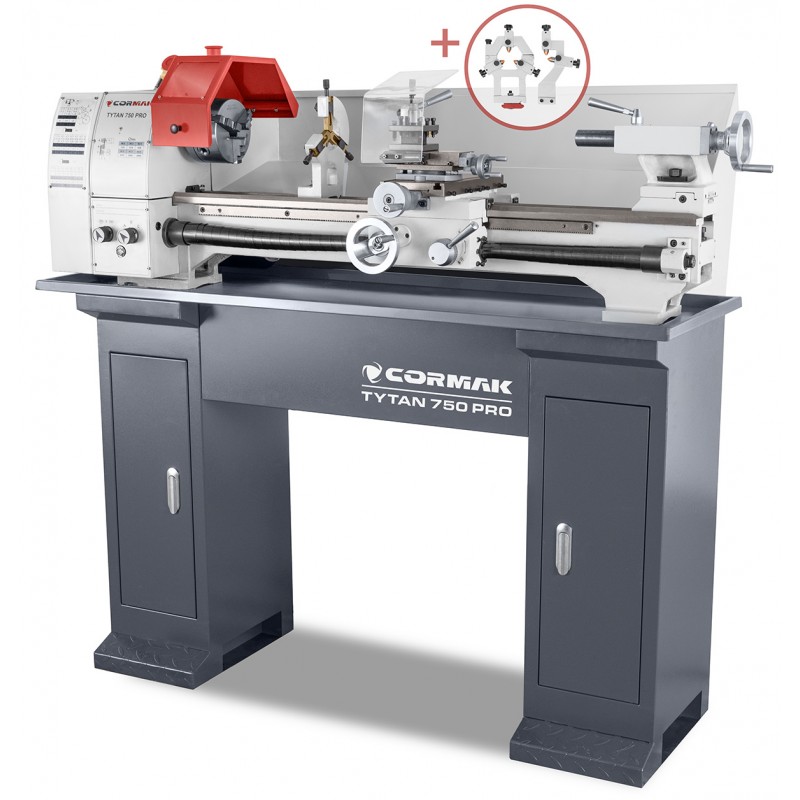

Die Universaldrehmaschine TYTAN 750 PRO 400V sorgt dank der Geschwindigkeitsänderung an den Riemen für konstante Leistung während der Bearbeitung, ist eine ergonomische Maschine und geht auf die Bedürfnisse des Benutzers ein. Durch die Reduzierung der Maschinenrüstzeit bei der Verarbeitung einer großen Bandbreite an Teilegrößen wird die Effizienz und Benutzerfreundlichkeit gesteigert.
Hauptvorteile:
- Gewindeschneidspindel – Standardausrüstung, die einen automatischen Längsvorschub ermöglicht.
- Solides Maschinenbett – induktiv gehärtete und geschliffene Führungen sorgen für Stabilität und Langlebigkeit.
- Hohe Rundlaufgenauigkeit – Präzisionskugellager (Toleranz ≤ 0,015 mm) gewährleisten eine hohe Genauigkeit.
- Motorthermoschutz – Überlastschutz mit Warnlampe.
- Verschiebbares Reitstocksystem – ermöglicht das Drehen von Kegeln.
- Ergonomische Anordnung der Schalter – einfache und komfortable Bedienung der Maschine.
- Führungen über Feststellleisten justieren – präzise kalibrieren.
- Spindel mit P5-Kegelrollenlagern – zwei einstellbare Präzisionslager sorgen für einen reibungslosen und genauen Betrieb.
- Längs- und Quervorschub – Serienausstattung für Vielseitigkeit.
- Sicherheitsschalter – mit Unterspannungsauslösung zum Schutz vor Störungen.
- Modernes Design – solide, ästhetische Maschinenbauweise garantiert Langlebigkeit.
Maschinensockel optional erhältlich
Technische Parameter
| 3-Backenfutter | 125 mm |
| Maximaler Drehdurchmesser über Bett | 250 mm |
| Drehdurchmesser über Support | 150 mm |
| Drehlänge in festen Spitzen | 750 mm |
| Max. Einbaulänge (Drehfutter/Spindelnase) | 700 mm |
| Bettbreite | 135 mm |
| Spindeldurchgang | 29 mm |
| Spindelkonus | MK4 |
| Maße Drehfutter | 65x65x20mm |
| Maximale Werkzeuggröße | 12x12mm |
| Oberer Schlittenwegbereich | 70 mm |
| Katzfahrbereich | 135 mm |
| Längsverfahrbereich | 650 mm |
| Spindeldrehzahleinstellung | (6) 125 - 2000 U/min |
| Spindeldrehzahl | : L: 50-1.125 / H : 100-2.250 U/min |
| Anzahl und Umfang der metrischen Gewinde | (18) 0,2 – 3,5 mm/Umdr. |
| Anzahl und Bereich der Zollgewinde | (21) 8-56 Zähne pro Zoll |
| Anzahl und Umfang der Längsvorschübe | (6) 0,07-0,4 mm/Umdr. |
| Durchmesser der Reitstocklagerhülse | 30 mm |
| Reitstock-Lagerbüchsen-Verfahrweg | 60 mm |
| Reitstock-Pinolenende | MK2 |
| Motorleistung S1/S6 | 1,1/1,5 kW/400 V |
| Maße L/B/H (ohne Sockel) | 1310x610x480mm |
| Gewicht (ohne Ständer) | 165 kg |
Serienausstattung
- 3-Backenfutter (125 mm) + Außen- und Innenbacken
- Feste und bewegliche Auflage
- Räder wechseln
- Dauerhafter Fangzahn MK2
- MK4 Dauerhafter Fangzahn
- Schmierstoffgeber
- Spänewanne
- Bohrfutter und Bohrfutterschlüssel
- Vollständiger Satz Servicewerkzeuge
- Schutzvorrichtungen gemäß CE-Norm
- Benutzerhandbuch auf Polnisch
- CE-Konformitätserklärung
FESTE UND BEWEGLICHE AUFLAGEN SIND NICHT IM SET ENTHALTEN!
Sonderausstattung
- Basis für Drehmaschine TYTAN750PRO
- MK2 Wendekegel
- MK2/B16 Bohrdorn
- B16 Bohrfutter 3-16mm
- HSS-CO5 Kobaltbohrer-Set / 1-10
- Universelles Kühlsystem
- Emulgieröl, Schneidflüssigkeit ES-12 1L
