Frezarka uniwersalna UWF 125 SERWO

Frezarka Uniwersalna UWF 125 SERWO to przemysłowa frezarka do metalu przeznaczona do różnorodnych operacji frezarskich w produkcji jednostkowej, małoseryjnej, narzędziowniach i działach utrzymania ruchu. Masywna konstrukcja z żeliwa Meehanite, stół 1270x300 mm, wrzeciono ISO40 oraz serwonapęd o momencie 10 Nm zapewniają stabilne warunki pracy i szeroki zakres zastosowań technologicznych.

Frezarka uniwersalna UWF 125 SERWO – ISO40, serwonapęd i automatyczne ruchy stołu

UWF 125 SERWO jest konwencjonalną frezarką uniwersalną przeznaczoną do profesjonalnej obróbki metalu. Ciężka podstawa oraz korpus wykonany z wysokiej jakości żeliwa Meehanite zapewniają stabilne podparcie zespołów roboczych. Masa maszyny wynosząca 1500 kg dodatkowo ogranicza podatność konstrukcji na drgania podczas frezowania.

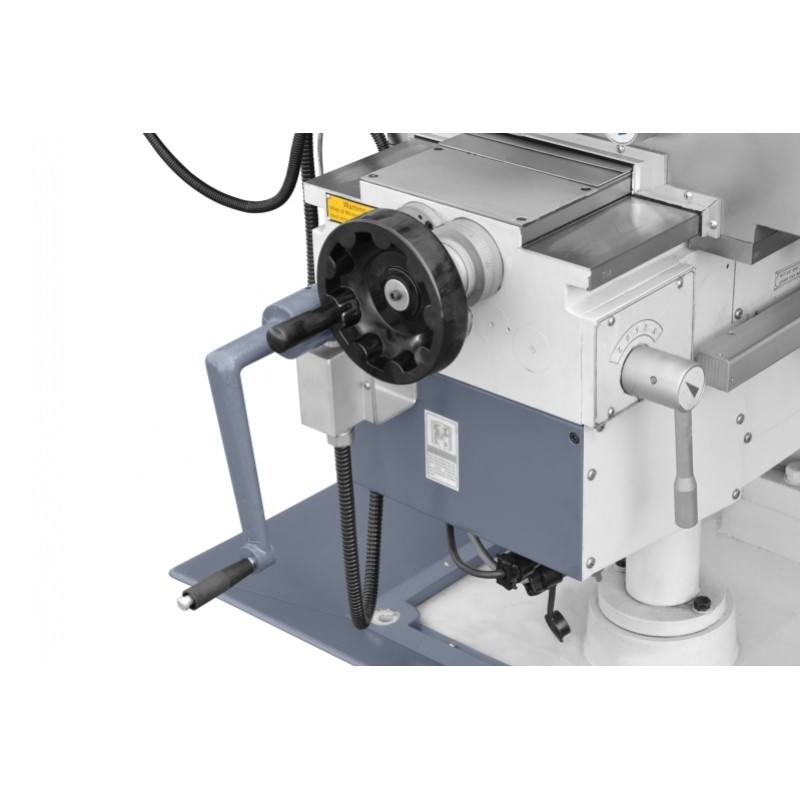

Stół krzyżowy realizuje ruch w trzech osiach. Maksymalny przesuw stołu wynosi 720/300/400 dla osi X/Y/Z, natomiast przyspieszony przesuw osiąga 1000/1000/750 mm/min. Zastosowanie serwonapędu wspiera sprawne pozycjonowanie stołu i zwiększa funkcjonalność maszyny podczas wykonywania powtarzalnych operacji.

Główne atuty frezarki UWF 125 SERWO

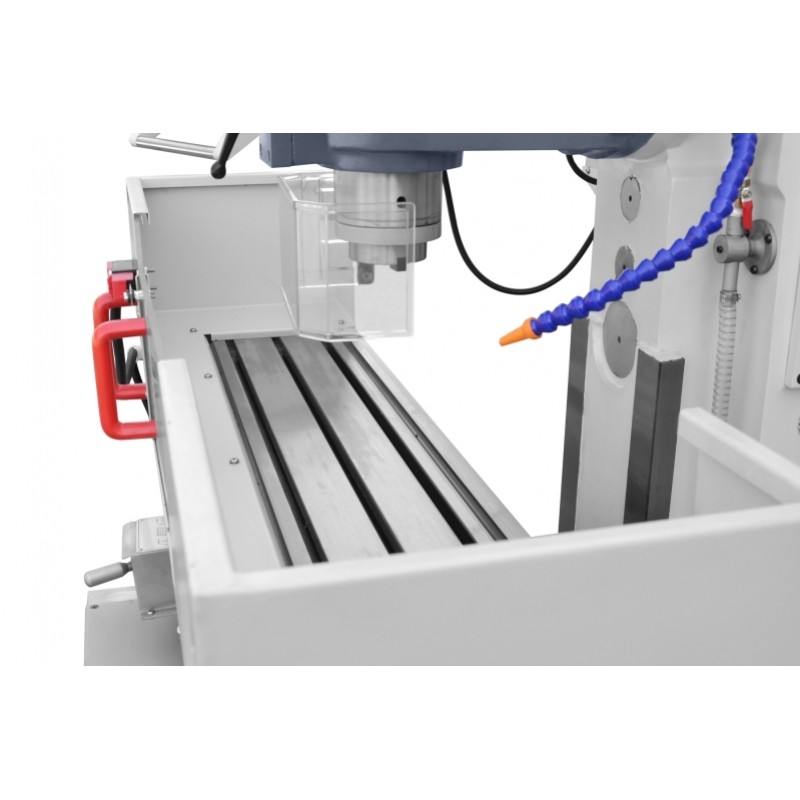

• Stół roboczy 1270x300 mm zapewniający dużą powierzchnię mocowania detalu.
• Przesuw X/Y/Z 720/300/400 umożliwiający obróbkę elementów o zróżnicowanych gabarytach.
• Serwonapęd 10 Nm wspierający ruch i pozycjonowanie stołu.
• Wrzeciono ISO40 pozwalające stosować szeroką gamę oprzyrządowania frezerskiego.
• 12 prędkości wrzeciona 35-1500 obr./min. umożliwiających dopasowanie obrotów do procesu.

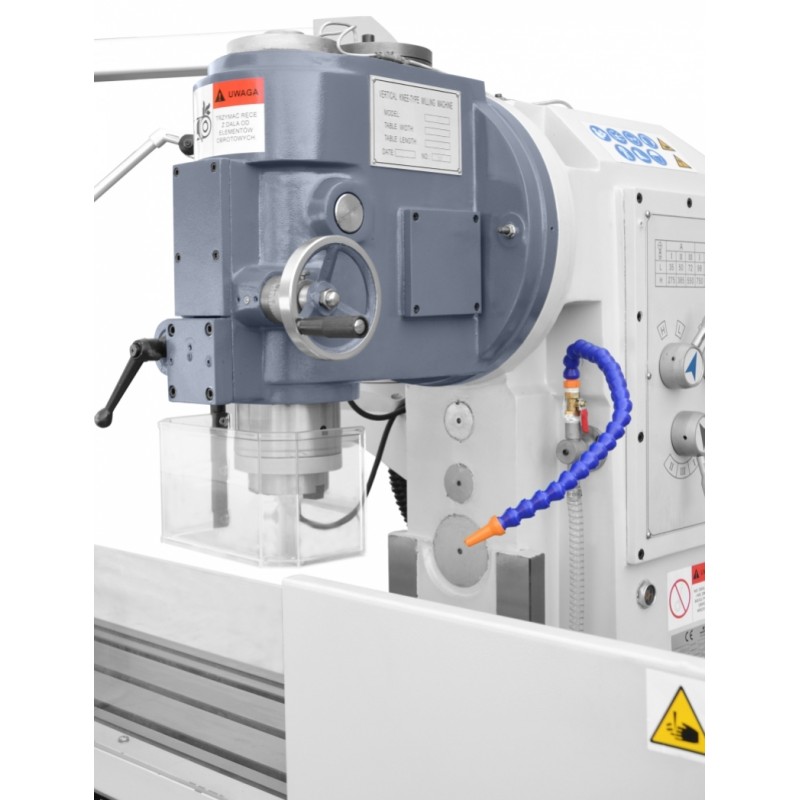

• Głowica pionowa skrętna zwiększająca możliwości obróbki powierzchni pod kątem.
• Cyfrowy odczyt 3 osi ułatwiający kontrolę położenia podczas obróbki.

Budowa frezarki do metalu UWF 125 SERWO i wrzeciono ISO40

Końcówka wrzeciona w standardzie ISO40 pozwala wykorzystać typowe oprzyrządowanie stosowane w profesjonalnych frezarkach do metalu. Napęd główny o mocy 3 kW współpracuje z przekładnią zapewniającą 12 zakresów prędkości od 35 do 1500 obr./min., dzięki czemu parametry można dobrać do średnicy narzędzia, materiału oraz rodzaju operacji.

Odległość wrzeciona od powierzchni stołu wynosi 35-435 mm, co umożliwia dostosowanie przestrzeni roboczej do wysokości detalu, zastosowanego uchwytu i długości narzędzia. Skrętna głowica pionowa zwiększa elastyczność ustawienia wrzeciona i rozszerza zakres prac wykonywanych na jednym stanowisku.

Precyzja i wydajność pracy

Solidny stół krzyżowy oraz napęd posuwu SERWO pozwalają wykonywać ruchy robocze we wszystkich trzech osiach. Przyspieszone przejazdy stołu ograniczają czas potrzebny na zmianę pozycji pomiędzy kolejnymi operacjami. Cyfrowy odczyt pozycji w trzech osiach ułatwia operatorowi kontrolę przemieszczenia i ustawienia elementu względem narzędzia.

Zastosowanie frezarki uniwersalnej UWF 125 SERWO

Frezarka uniwersalna UWF 125 SERWO jest przeznaczona do zakładów obróbki skrawaniem, narzędziowni, warsztatów remontowych, działów utrzymania ruchu oraz produkcji jednostkowej i małoseryjnej. Może być wykorzystywana do frezowania płaszczyzn, rowków, powierzchni skośnych i innych operacji wymagających stabilnego mocowania oraz kontrolowanego ruchu stołu. Model stanowi rozwiązanie dla firm poszukujących profesjonalnej frezarki przemysłowej ISO40 o uniwersalnym zastosowaniu.

Dane techniczne frezarki UWF 125 SERWO

Wyposażenie standardowe UWF 125 SERWO

• Cyfrowy odczyt dla 3 osi
• Głowica pionowa skrętna
• Trzpień frezarski z kompletem tulejek zaciskowych do frezów palcowych
• Uchwyt wiertarski 1 - 16 mm
• Komplet narzędzi
• Instalacja oświetleniowa 24V
• Układ chłodzenia
• Wanna na wióry

Wyposażenie opcjonalne

• imadła obrotowe
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe
• uchwyty wiertarskie

UWF 125 SERWO – frezarka uniwersalna ISO40 do profesjonalnej obróbki metalu

Połączenie masywnej konstrukcji, wrzeciona ISO40, serwonapędu posuwu, cyfrowego odczytu 3 osi oraz dużego stołu roboczego sprawia, że UWF 125 SERWO może obsługiwać szeroki zakres operacji frezerskich. Skontaktuj się z doradcą CORMAK, aby dobrać oprzyrządowanie, system mocowania i wyposażenie dodatkowe do planowanych procesów obróbki metalu.
