Frezarka uniwersalna UWF 150S SERWO Skrętny stół

Frezarka Uniwersalna UWF 150S SERWO ze skrętnym stołem to przemysłowa frezarka do metalu przeznaczona do precyzyjnej obróbki elementów wymagających dużego zakresu ruchów i elastycznego ustawienia detalu. Stół roboczy 1600x360 mm, automatyczne posuwy w osiach X, Y i Z oraz możliwość wychylenia stołu o ±45° zapewniają szerokie możliwości technologiczne w produkcji jednostkowej, małoseryjnej i warsztatowej.

Frezarka uniwersalna UWF 150S SERWO – skrętny stół, serwonapęd i szeroki zakres obróbki

Model UWF 150S SERWO został zaprojektowany dla zakładów, które wymagają od frezarki uniwersalnej wysokiej funkcjonalności, stabilnych parametrów pracy oraz możliwości obróbki detali pod różnymi kątami. Skrętny stół o maksymalnym wychyleniu ±45° pozwala ustawić obrabiany element względem narzędzia bez konieczności stosowania dodatkowych przystawek kątowych.

Automatyczne posuwy w osiach X, Y i Z oraz szybki posuw wszystkich osi usprawniają pozycjonowanie stołu i skracają operacje pomocnicze. Zakres prędkości posuwu X/Y: 25~800 mm/min oraz Z: 8-267 mm/min umożliwia dopasowanie parametrów ruchu do rodzaju narzędzia, materiału i charakteru obróbki.

Główne atuty maszyny

• Skrętny stół ±45° zwiększający możliwości frezowania powierzchni ustawionych pod kątem.
• Automatyczne posuwy w osiach X, Y i Z wspierające precyzyjne i powtarzalne prowadzenie stołu.
• Serwonapęd posuwu stołu 2,36 kW / 15 Nm zapewniający odpowiedni moment dla ruchów roboczych.
• Stół 1600x360 mm umożliwiający mocowanie większych detali i oprzyrządowania.
• Przesuw stołu X/Y/Z 1300x300x420 mm zapewniający duży zakres roboczy.

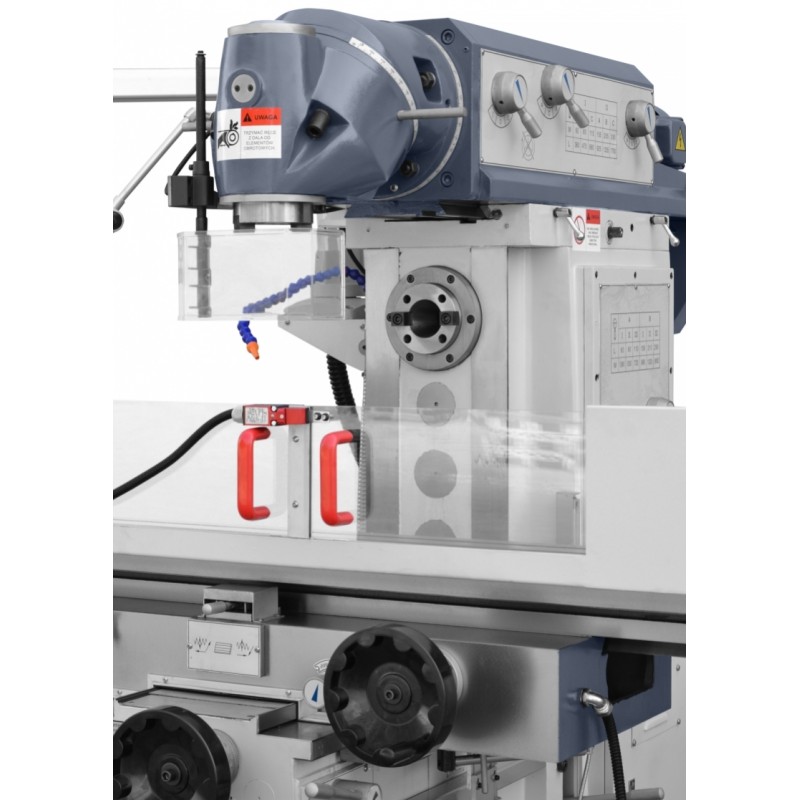

• Końcówka wrzeciona 7:24 ISO 50 w układzie pionowym i poziomym.
• Cyfrowy odczyt 3 osi wspierający kontrolę położenia stołu.

Budowa i technologia frezarki do metalu UWF 150S SERWO

Konstrukcja maszyny została przystosowana do profesjonalnej eksploatacji w zakładach obróbki skrawaniem. Końcówka wrzeciona pionowego i poziomego wykonana jest w standardzie 7:24 ISO 50, co umożliwia zastosowanie oprzyrządowania frezerskiego przeznaczonego do wymagających prac przemysłowych.

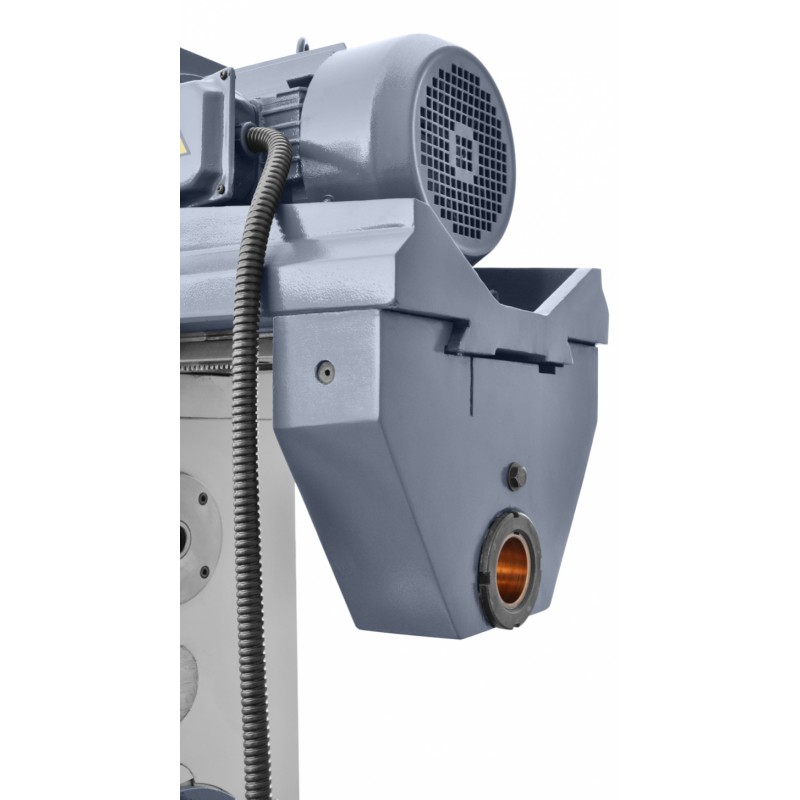

Silnik poziomy o mocy 5,5 kW oraz pionowy 4,5 kW pozwalają dopasować konfigurację obróbki do geometrii elementu. Zakres obrotów wynosi (12) 60-1750 obr./min dla wrzeciona pionowego oraz (12) 58-1800 obr./min dla poziomego, co daje możliwość dostosowania parametrów skrawania do rodzaju materiału i narzędzia.

Skrętny stół i elastyczne ustawienie detalu

Najważniejszym elementem wyróżniającym UWF 150S SERWO jest stół wychylny w zakresie ±45°. Rozwiązanie pozwala wykonywać frezowanie powierzchni skośnych, rowków i elementów wymagających ustawienia pod kątem bez konieczności wielokrotnego przezbrajania stanowiska. Trzy rowki teowe stołu o szerokości 14 mm i odległości 95 mm umożliwiają stosowanie imadeł, uchwytów i systemów mocujących.

Precyzja i wydajność pracy

Serwonapęd posuwu stołu o parametrach 2,36 kW / 15 Nm oraz bezstopniowa regulacja posuwu umożliwiają dokładne dopasowanie ruchu roboczego do parametrów skrawania. Cyfrowy odczyt 3 osi ułatwia kontrolę pozycjonowania, co ma szczególne znaczenie podczas wykonywania powtarzalnych operacji i obróbki wielopowierzchniowej.

Zastosowanie frezarki uniwersalnej UWF 150S SERWO

Frezarka Uniwersalna UWF 150S SERWO jest przeznaczona do narzędziowni, zakładów produkcyjnych, warsztatów remontowych, działów utrzymania ruchu i przedsiębiorstw wykonujących obróbkę jednostkową oraz małoseryjną. Może być wykorzystywana do frezowania płaszczyzn, rowków, powierzchni skośnych oraz elementów wymagających pracy w układzie pionowym lub poziomym. To rozwiązanie dla firm, które wykorzystują frezarki uniwersalne do realizacji zróżnicowanych procesów technologicznych.

Charakterystyka maszyny

• Automatyczne posuwy w osiach X, Y, Z zapewniają precyzyjną obróbkę materiałów w trzech wymiarach.
• Szybki posuw wszystkich osi oraz bezstopniowy posuw umożliwiają efektywną pracę przy różnorodnych zadaniach.
• Cyfrowy wyświetlacz oraz łatwy w obsłudze panel sterowania Schneider Electric gwarantują intuicyjną kontrolę nad procesem obróbki.

Dane techniczne frezarki UWF 150S SERWO

Wyposażenie standardowe

• Cyfrowy odczyt 3 osi
• Serwonapęd posuwu stołu
• Automatyczny posuw stołu w osiach X, Y i Z
• Panel sterowania Schneider Electric
• Skrętny stół w zakresie ±45°
• Wrzeciono pionowe z końcówką 7:24 ISO 50
• Wrzeciono poziome z końcówką 7:24 ISO 50

Wyposażenie dodatkowe

• Długi trzpień ISO 50/27 mm / ISO 50/32 mm
• Redukcja ISO 50 / MK 4
• Trzpień ISO 50 z tulejkami ER32 4,6,8,12,16,18,20,26
• Oświetlenie
• Układ chłodzenia
• Układ centralnego smarowania
• Komplet narzędzi do obsługi
• Deklaracja zgodności WE
• Instrukcja w języku polskim
• Maszyna fabrycznie nowa na gwarancji

UWF 150S SERWO – frezarka uniwersalna do wymagających zastosowań przemysłowych

Połączenie skrętnego stołu, końcówek wrzeciona ISO 50, automatycznych posuwów oraz serwonapędu posuwu stołu sprawia, że UWF 150S SERWO może obsługiwać szeroki zakres procesów na jednym stanowisku. Jest to frezarka do metalu przeznaczona dla zakładów, które oczekują dużej elastyczności ustawień, znacznego pola roboczego oraz możliwości wykonywania operacji pod kątem.

Skontaktuj się z doradcą CORMAK, aby dobrać wyposażenie dodatkowe i oprzyrządowanie do obrabianych materiałów, geometrii detali oraz planowanych procesów technologicznych.
