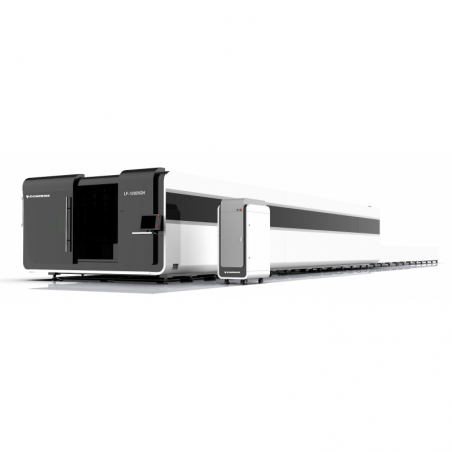

Les découpeurs laser à fibre optique sont des appareils modernes présentant de nombreux avantages. Elles constituent non seulement une excellente alternative, beaucoup plus rentable, à la technologie CO2 , mais présentent également de nombreux avantages en elles-mêmes qui permettent le développement de la production (jusqu'à 70%) et l'amélioration de sa qualité. La technologie FIBER permet de découper des tôles et autres matériaux de différentes épaisseurs, de très fines à très épaisses. La longueur d'onde d'un laser FIBRE est de 1,064 micromètre. Ces propriétés affectent l’intensité, qui est 100 fois supérieure à celle des appareils CO2 de puissance similaire.
Les principaux avantages du laser sont les suivants :
- fibre optique sans défaillance,
- aucune pièce d'usure,
- la source laser à fibre occupe environ 1/3 de place en moins,
- haute efficacité énergétique - 100 000 h de fonctionnement,
- utilisation universelle (tôles spéciales, acier noir et inox, cuivre, laiton, aluminium, titane).
Fibre laser
- augmente l'efficacité du travail de 80%,
- réduit les coûts de service de 70 %,
- économise 80% d'énergie,
- minimise la consommation de gaz,
- permet d'économiser 30% d'espace dans le hall.
Sécurité et pas de pollution
- boîtier laser complet,
- fenêtre d'observation avec verre de protection laser selon la norme européenne CE,
- la fumée produite par la découpe peut être filtrée à l'intérieur, elle ne pollue pas l'environnement.
Portail coulissant en aluminium aéronautique
La structure du portail coulissant est fabriquée en aluminium aéronautique vieilli formé avec une force de 4 300 tonnes, ce qui lui confère une rigidité incroyable. L'aluminium de qualité aéronautique présente de nombreux avantages : une rigidité élevée (supérieure à celle de la fonte), un faible poids, une résistance à la corrosion et à l'oxydation et une bonne usinabilité.
Table de travail remplaçable
La table de travail interchangeable se compose d'une plate-forme supérieure et inférieure, dont le mouvement et l'échange sont contrôlés par le contrôleur. La machine est capable d'effectuer le remplacement de la plate-forme en 15 secondes.
Lit soudé à partir de profils rectangulaires
La construction du lit présente une structure interne ressemblant à un nid d'abeille, constituée de nombreux tubes rectangulaires soudés. Des raidisseurs sont placés à l'intérieur des tubes pour augmenter la résistance du lit et également augmenter la rigidité et la stabilité du rail de guidage pour empêcher efficacement sa déformation. Haute résistance, stabilité, résistance à la traction, garantissant 20 ans d'utilisation sans déformation.
Tête Raytools
- Réglage automatique de la mise au point - autofocus . Le logiciel ajuste automatiquement la lentille de mise au point lors de la découpe de feuilles de différentes épaisseurs. La vitesse de mise au point automatique est dix fois plus rapide que la vitesse de mise au point manuelle.
- Plage de réglage manuel plus grande – plage de réglage -10 mm - +10 mm. La précision de 0,01 mm est applicable à différentes épaisseurs de matériaux (0-20 mm) - puissance inférieure à 1500 W.
- Longue durée de vie . La lentille de collimation et la lentille de focalisation sont dotées d'un radiateur de refroidissement par eau, qui abaisse la température de la tête de coupe pour prolonger la durée de vie de la tête de coupe.
Paramètres techniques
| ESPACE DE TRAVAIL |
4000x2000
|
| POUVOIR |
4000 W
|
| PRÉCISION DE POSITIONNEMENT RÉPÉTÉE |
±0,02 mm/m |
| VITESSE MAXIMALE |
120 m/min |
| ACCÉLÉRATION MAXIMALE |
1,5 G |
| DIMENSIONS |
10800x3350x2310 mm |
| ALIMENTATION ÉLECTRIQUE |
400 V 50 Hz |
Paramètres de coupe
Les paramètres réels peuvent varier en fonction des conditions techniques et des matériaux utilisés.
