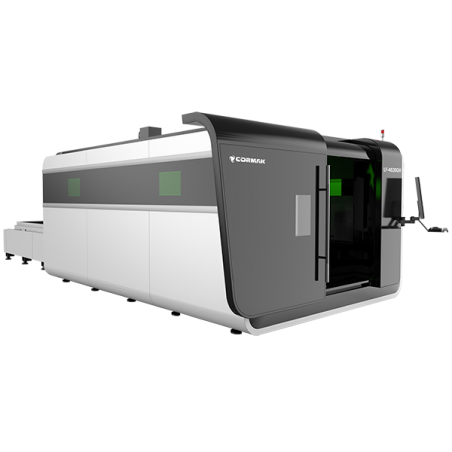

Les découpeurs laser à fibre optique sont des appareils modernes qui présentent de nombreux avantages. Ils constituent non seulement une alternative parfaite et plus rentable à la technologie CO2, mais ils présentent également de nombreux avantages, comme l'amélioration considérable de la production et l'augmentation de sa qualité. La technologie FIBER permet de découper des tôles et d'autres matériaux de différentes épaisseurs : de très fines à très épaisses. La longueur d'onde d'un laser FIBER est de 1,064 micromètre. Ces propriétés influencent l'intensité, qui est cent fois plus élevée que dans le cas des appareils CO2 de puissance similaire.
Les principaux avantages du laser sont
- câble à fibre optique sans défaillance
- aucun élément qui s'use
- la source du laser à fibre optique prend 1/3 de place en moins
- haute efficacité énergétique - 100 000 heures de travail
- applicabilité universelle (tôles métalliques spécifiques, acier au carbone et inoxydable, cuivre, laiton, aluminium, titane)
Laser à fibre optique
- augmente l'efficacité de 80%
- réduit les coûts de manutention de 70 %
- économise 80% d'énergie
- minimise la consommation de gaz
- permet d'économiser 30 % d'espace sur le lieu de travail
Sécurité et pas de pollution
- Laser entièrement intégré
- Fenêtre d'observation avec verre de protection laser conforme au marquage européen CE
- La fumée produite par la découpe peut être filtrée en interne et ne pas polluer l'environnement
Portail coulissant en aluminium aéronautique recuit
La construction du portail coulissant est réalisée en aluminium aéronautique recuit, formé avec une résistance de 4300 tonnes, ce qui permet d'obtenir une rigidité sans précédent. L'aluminium aéronautique présente de nombreux avantages : une rigidité élevée (supérieure à celle de la fonte), une faible masse, une résistance à la corrosion et à l'oxydation ainsi qu'une sensibilité à l'usinage.
Table de travail remplaçable
La table de travail amovible se compose d'une plate-forme supérieure et inférieure, dont le mouvement et le remplacement sont contrôlés par le contrôleur. La machine Scherzt est capable d'effectuer le changement de plate-forme en 15 secondes.
Lit soudé à l'aide de profils rectangulaires
La structure interne du lit est constituée d'une structure cellulaire métallique semblable à un nid d'abeilles, sur laquelle sont soudés plusieurs tubes rectangulaires. À l'intérieur de ces tubes se trouvent des raidisseurs qui améliorent la durabilité et la résistance à l'étirement ainsi que la stabilité du rail de guidage, afin d'éviter la déformation du lit.
- Haute durabilité, stabilité, résistance à l'étirement, équivalant à 20 ans d'utilisation sans déformations
- L'épaisseur de la feuille rectangulaire d'un tube est de 10 mm et 4500 kg
Tête RayTools
- Réglage automatique de la mise au point – Autofocus – Le logiciel règle automatiquement la lentille de mise au point lors de la découpe de tôles de différentes épaisseurs. La vitesse de réglage automatique de la mise au point est 10 fois supérieure à la vitesse de réglage manuel.
- Plage de réglage manuelle plus large – La plage de réglage -10 mm - + 10 mm, la précision de 0,01 mm est utile lorsqu'il s'agit de matériaux d'épaisseurs différentes (0–20 mm) – En dessous de 1500 W.
- Longue durée de vie . Les lentilles de collimation et les lentilles convergentes possèdent un dissipateur thermique qui refroidit l'eau, diminuant ainsi la température d'une tête de coupe, afin d'améliorer la durabilité de la tête de coupe.
| Espace de travail |
1500×3000/2000×4000 mm |
| Pouvoir |
1000W 2000W 3000W 4000W 6000W 8000W |
| Précision de répétabilité du positionnement |
±0,02 mm/m |
| Vitesse maximale |
120 m/min |
| Accélération maximale |
1,5 G |
| Dimensions |
8850×2850×2310/10800×3350×2310 mm |
| Alimentation électrique |
400 V 50 Hz |
