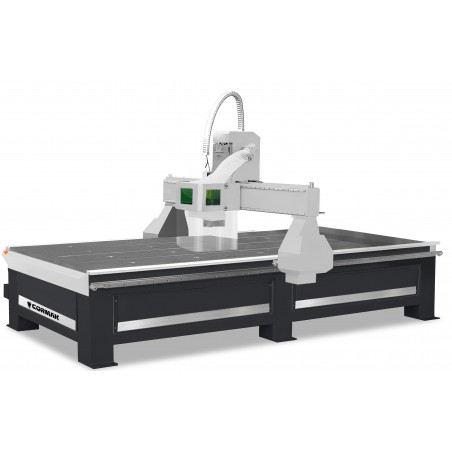

Construction
- Structure rigide en acier soudé,
- Les bras du portail sont fabriqués en tôle trempée, épaisse et revêtue de poudre, qui présente une rigidité accrue, ce qui se traduit par la qualité des détails traités.
Établi
- La table de travail a été réalisée en technologie hybride,
- Il dispose de rainures en T pour la fixation manuelle de matériaux avec des dimensions de 1500 x 2500 mm,
- Une table d'autopsie avec quatre sections de vide indépendantes.
Conduire
- Les moteurs SERVO utilisés pour entraîner des machines-outils de haute puissance garantissent une accélération et une vitesse appropriées dans des directions individuelles.
- Les axes X et Y sont dotés de barres dentées de haute qualité appréciées par les utilisateurs, qui garantissent une durabilité et une précision élevées,
- L'axe Z est entraîné par une vis à billes de haute qualité.
- Tous les axes se déplacent sur des rails de guidage.
- Machine équipée d'un capteur de hauteur d'outil
- Roulements linéaires : rails trapézoïdaux, chariots Hiwin
Broche
- La machine prend en charge le logiciel UCANCAM V11 CAD/CAM CNC dans la version polonaise ! (possibilité d'importer des fichiers depuis Corel, Autocad, etc. Importation/exportation de fichiers, éditeur et saisie de texte, et bien d'autres fonctions)
- Disponible en option : logiciel ARTCAM PRO.
- La construction de la broche utilise des roulements étanches de haute qualité, caractérisés par un fonctionnement très silencieux et garantissant une durabilité accrue.
- Capteur de mesure de hauteur d'outil - inclus.
- La plage de vitesse de la broche est de 4 500 à 18 000 tr/min.
- Montage d'outils avec 3 pinces ER32, diamètres 1/8", 1/2" et 5-6 mm
Logiciel
- La machine prend en charge le logiciel ARTCAM PRO.
- En option disponible : Logiciel CNC CAD/CAM UCANCAM V11 (possibilité d'importer des fichiers depuis Corel, Autocad, etc. Import/export de fichiers, éditeur et saisie de texte, et bien d'autres fonctions)
- Le logiciel permet de concevoir rapidement et facilement des éléments, que le programme convertit ensuite en ce que l'on appelle le G-code. Il est également possible d'importer des fichiers prêts à l'emploi à partir d'autres programmes.
Contrôle DSP
- Traitement du signal numérique Traitement du signal numérique
- Le contrôleur DSP de la machine possède son propre processeur et sa propre mémoire de fonctionnement, ce qui garantit un fonctionnement sans problème et une utilisation simple de la machine.
- Le conducteur assure le bon fonctionnement de l'appareil et la précision de l'usinage.
- Il n'est pas nécessaire de réinitialiser le programme après une panne de courant.
- La mémoire intégrée au contrôleur permet à la machine de fonctionner sans avoir à charger le programme à chaque fois.
Paramètres techniques
| Broche |
5,5 kW / 18 000 tr/min. Inverter, refroidi par air |
| Espace de travail |
1500x2500mm
|
| Hauteur maximale de la broche |
350 mm |
| Contrôle |
DSP |
| Résolution logicielle |
0,001 mm |
| Logiciel |
UCanCAM V12 |
| Pouvoir |
400 V |
| Poids |
1380 kg |
| Dimensions de la machine |
2680 x 3600 x 2200 mm |
| Hauteur de la table |
715 mm |
| Pompe à vide |
7,5 kW |
| Pression négative |
440 mbar |
| Guides |
linéaire |
| Transfert |
crémaillère (axe Z - vis à billes) |
| Entraînements d'axe |
servomoteurs hybrides |
AVERTISSEMENT!
La machine est équipée d'une fonction de mémorisation du dernier chemin de code G. En cas de panne de courant ou d'interruption, elle redémarre à partir du dernier point sans perte de temps ni de matériel.
*Déchargement et positionnement de la machine par le client.
Équipement
- Broche refroidie par air, version premium
- Servomoteurs hybrides
- Portail surélevé dans l'axe Z pour 350 mm
- Table à vide - 4 sections à vide indépendantes + table à rainure en T pour serrage manuel du matériau (poignées incluses)
- Pompe à vide 5,5 kW incluse dans le prix
- Capteur de mesure d'outil inclus
- Logiciel inclus
- Outils, jeu de pinces, pieds de nivellement et autres accessoires
- Contrôle DSP - Traitement numérique des données
- Machine équipée de la fonction de mémorisation de la dernière piste du G-code (En cas de panne ou d'interruption de courant, elle recommence à travailler à partir du dernier point sans perte de temps et de matériel.)
