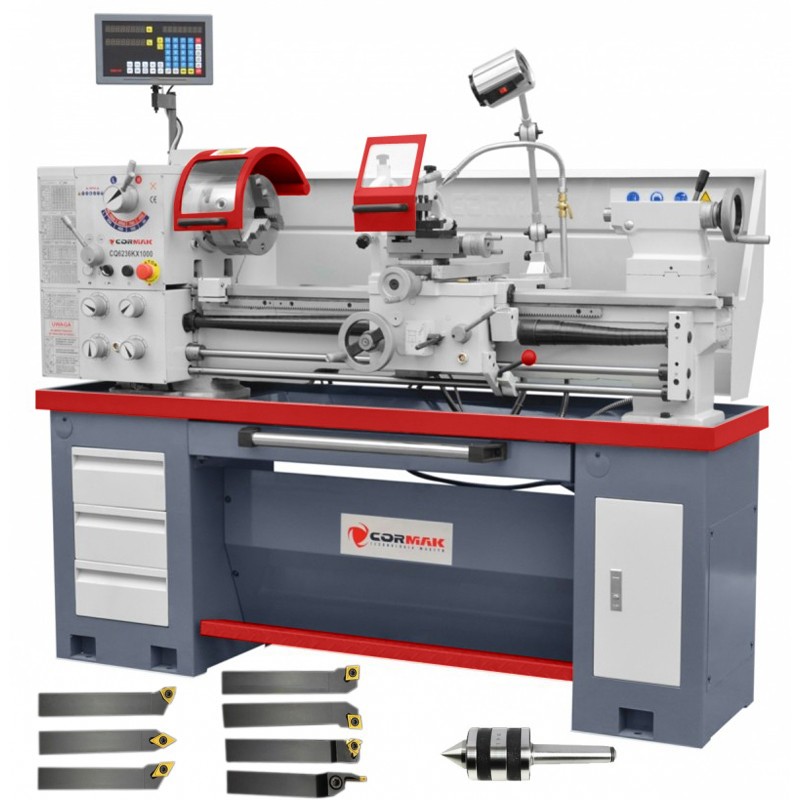

NOUVEAU TORNADO 360 PLUS AMÉLIORÉ !!!
Principaux avantages :
- Le tour Tornado 360 Plus (360x1000mm) est doté d'une surface de lit renforcée et nervurée pour une réduction maximale des vibrations. De plus, le lit est rectifié avec précision et trempé.
- L'afficheur numérique fonctionne sur 2 (deux) axes du mouvement longitudinal et transversal du chariot. Le signal électronique traité par les règles optiques visualise les valeurs obtenues à partir des mouvements le long de l'axe sur un écran numérique.
- Le tour est équipé d'un système de roulement de broche renforcé et de haute qualité.
- Résultats de travail optimaux grâce à un grand alésage de broche de 52 mm , un mandrin de tour à 3 mors de 200 mm et un puissant moteur de 2,0 kW.
- Engrenages trempés et rectifiés dans l'engrenage de la broche.
- La largeur de lit appropriée de 188 mm garantit des conditions de travail stables et précises.
- Equipé d'une vis mère et d'un arbre moteur pour le filetage et l'alimentation longitudinale et transversale automatique.
- Réglage facile de la vitesse de broche et de l'avance automatique depuis le panneau de commande ergonomique jusqu'aux engrenages. Blocage de la sélection d'avance par vis mère ou arbre.
- Embrayage de surcharge réglable sur l'arbre de transmission.
- Une large gamme de filetages peut être usinée sans avoir à remplacer les roues de changement de vitesse de la guitare. Large gamme de filetages tournés : métrique (26) 0,4 - 7 mm, pouce (34) 4-56 TPI Filetages tournés à droite et à gauche.
- Horloge de filetage conçue pour le comptage précis des filetages. La fonction est de gagner du temps afin qu'en quelques passes vous puissiez dévisser l'écrou de la vis mère et ramener manuellement et rapidement le coulisseau à sa position d'origine.
- Le banc est équipé d'un pont remplaçable pour le tournage d'éléments de plus grande taille, par exemple un disque. Ce modèle de tour permet d'usiner un diamètre maximal de 490 mm avec le pont retiré.
- Tiroir à copeaux coulissant et tiroirs à outils pour un travail meilleur et plus efficace.
- Nombreux accessoires de série : 3 pièces + 4 poignées + cadran en pouces.
Données techniques :
| Mandrin à 3 mors |
200 mm |
| Diamètre de tournage maximal sur le banc |
360 mm |
| Diamètre de tournage sur chariot |
220 mm |
| Diamètre de tournage dans la sélection du pont |
490 mm |
| Longueur de tournage à centres fixes |
1000 mm |
| Longueur maximale de la pièce installée (mandrin/centre de tournage) |
900 mm |
| Largeur du lit |
188 mm |
| Alésage de la broche |
52 mm |
| Vitesse de rotation de la broche |
8 plages (L/H)
70-2000 tr/min |
| Plage de vitesse de broche |
L : 70, 115, 190, 300 /
H : 460, 755, 1255, 2000 tr/min |
| Extrémité de la broche |
Serrure à came D1-5 |
| Cône de broche |
MK6 |
| Dimensions du poteau de tour |
80 x 80 x 30 mm |
| Dimensions maximales de l'outil |
20x20mm |
| Gamme de diapositives supérieure |
90 (0,04) mm |
| Gamme de traverses |
165 (0,04) mm |
| Plage de décalage longitudinal |
750 (0,15) mm |
| Alimentation rapide |
- |
| Filetage métrique |
(26) 0,4 - 7 mm |
| Filetage en pouces |
(34) 4-56 TPI |
| Filetage modulaire |
- |
| Fil DP |
- |
| Nombre et gamme d'alimentations longitudinales |
(32) 0,052-1,392 mm/tour |
| Nombre et plage d'avances transversales |
(32) 0,014-0,38 mm/tour |
| Rallonge de chemise de contre-pointe |
100 (0,04) mm |
| Diamètre de la chemise de contre-pointe |
42 mm |
| Conicité de la contre-pointe |
MK4 |
| Puissance du moteur principal |
2,0 kW/400 V |
| Puissance de la pompe à liquide de refroidissement |
0,1 kW |
| Dimensions L/l/H |
1800mm x 750mm x 1650mm |
| Poids (net)/(brut) |
540/645 kg |
Fabricant: Cormak
CORMAK JERZY ZALEWSKI
Pologne, rue Brzeska 120, 08-110 Siedlce
