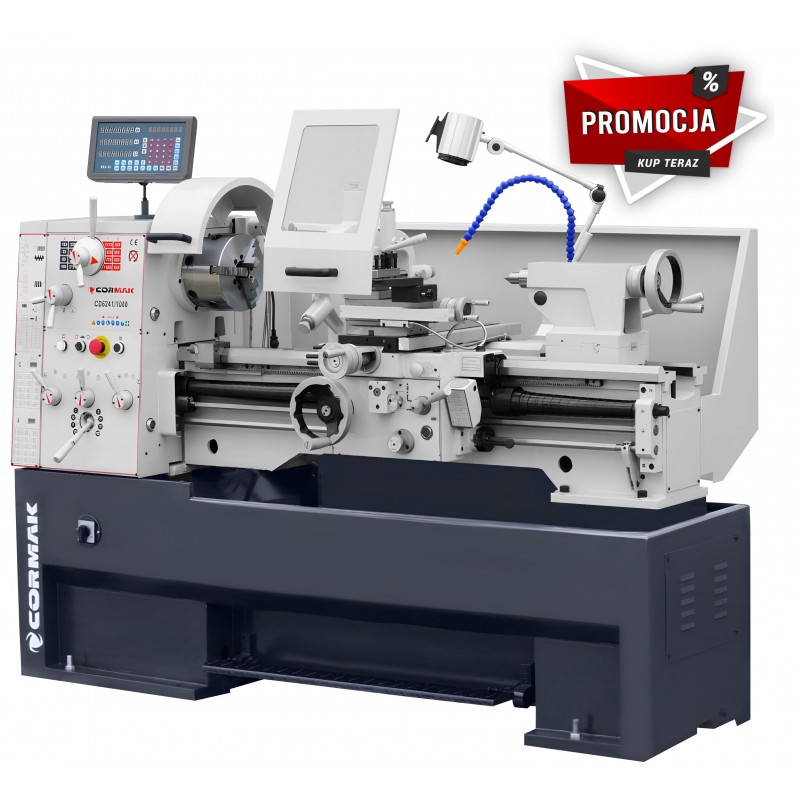

Caractéristiques de la machine
- Les tours de cette série peuvent être utilisés pour de nombreuses tâches telles que le tournage de surfaces internes et externes, le tournage conique, le polissage, le filetage modulaire et DP, le perçage et le brochage interne
- Equipé par défaut d'un affichage numérique 3 axes
- Roulements de broche modernes et précis
- Alésage de broche large de 52 mm
- Lit lourd en fonte, rectifié et trempé par induction
- Roues dentées renforcées par trempe et rectification précise
- Le pont amovible permet de plus grandes capacités d'usinage
- Gardes de protection conformes aux dernières réglementations
- Précision d'usinage : écart de circularité inférieur à 0,01 mm, écart de cylindricité inférieur ou égal à 0,02 mm pour une mesure de 200 mm de longueur, finition de surface parfaite
- Equipé d'un frein mécanique à pied
- Possibilité d'équiper le tour d'une règle pour le tournage des cônes
- Modèle VARIO en option avec réglage en douceur de la vitesse de la broche et indicateur numérique
Données techniques
|
Balançoire au-dessus du lit
|
410 mm
|
|
Basculement sur glissière transversale
|
255 mm
|
|
Pont suspendu au-dessus d'un fossé
|
580 mm
|
|
Longueur de tournage dans le pont à fente
|
190 mm
|
|
Distance entre les centres
|
1000 mm
|
|
Hauteur des centres
|
205 mm
|
|
Lit
|
durci par induction
|
|
Largeur du lit
|
250 mm
|
|
Diamètre d'alésage de la broche
|
52 mm
|
|
Pointe de broche
|
D1-6
|
|
Support de broche
|
MK6
|
|
Vitesse de rotation de la broche
|
(16) 45–1800 tr/min
|
|
Dimensions maximales de l'outil
|
20 mm × 20 mm
|
|
Plage d'alimentation longitudinale
|
(17) 0,05–1,7 mm/tour
|
|
Plage d'alimentation transversale
|
(17) 0,025 – 0,85 mm/tour
|
|
Filetage métrique
|
(42) 0,2–14 mm
|
|
Filetage en pouces
|
(45) 2–72 TPI
|
|
Filetage modulaire
|
0,3–3,5 MP (18)
|
|
Fil DP
|
8–44 DP (21)
|
|
Diamètre de la tige de la contre-pointe
|
50 mm
|
|
Rallonge de fourreau de contre-pointe
|
120 mm
|
|
Pointe de plume de la contre-pointe
|
MK 4
|
|
Affichage numérique
|
en 3 axes
|
|
Puissance du moteur principal (S1/S6)
|
2,2/3,3 kW
|
|
Puissance de la pompe de refroidissement à débordement
|
0,1 kW
|
|
Dimensions
|
1940×850×1320 mm
|
|
Poids
|
1590 kg
|
Équipement par défaut
- Mandrin de tour à 3 mors de 200 mm
- Mandrin de tour à 4 mors de 250 mm
- Affichage numérique 3 axes
- Plaque frontale
- Repos stable
- Suivre le reste
- Manchon réducteur de broche
- Centre mort
- Changer les engrenages du cadre pivotant du train d'engrenages
- Circuit de refroidissement
- Installation d'éclairage
- Indicateur de filetage (jauge)
- Tour équipé d'un frein à pied électromécanique conforme à la réglementation CE
- Conteneur à chips
- Ensemble d'outils de manutention
- Protections de protection conformes à la dernière réglementation CE
- Manuel d'utilisation
- Déclaration de conformité CE
- Machine neuve d'usine sous garantie complète
Équipement optionnel
- Règle conique
- Composant pour rectification cylindrique et intérieure
- Centre en direct
- Supports anti-vibratoires
Fabricant: Cormak
CORMAK JERZY ZALEWSKI
Pologne, rue Brzeska 120, 08-110 Siedlce
