HBS210 VARIO MetallBandsäge 400V

Maschinenbeschreibung

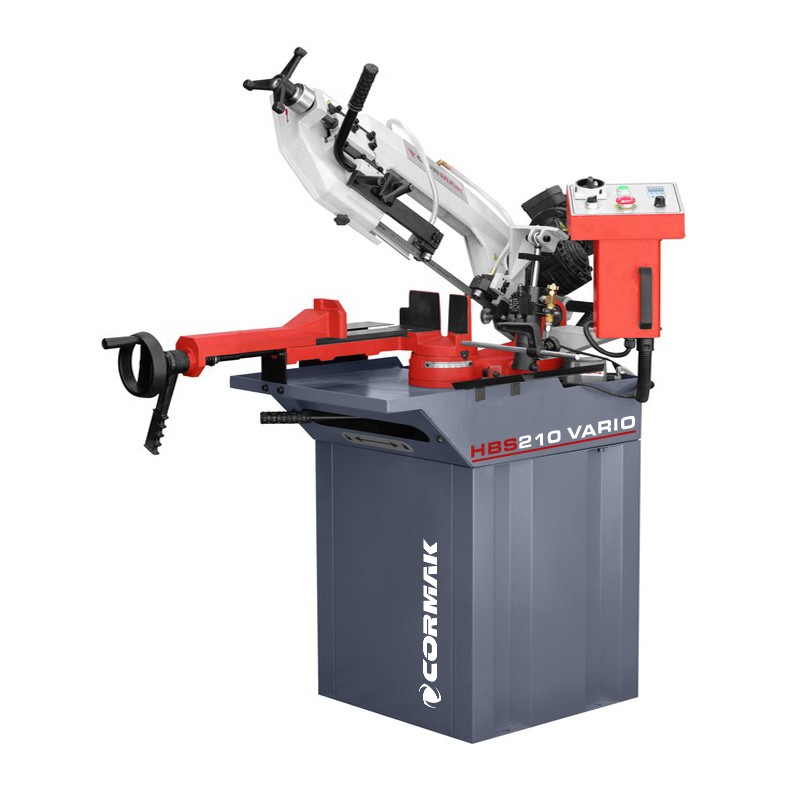

Die horizontale Metallbandsäge mit Torsionsarm ermöglicht das Schneiden in einer Ebene senkrecht zur Achse des zu schneidenden Materials und in einem beliebigen Winkel im Bereich von 0 bis 60°. Der Antrieb vom Elektromotor zum das Schneidband antreibenden Rad wird von einem Motor mit MECHANISCHEM Getriebe übertragen (nicht Riemenantrieb).

Das Schneidband wird mit einem manuellen Spanner auf zwei gusseisernen Rädern gespannt und durch einen Satz kugelgelagerter Rollen geführt. Das Schneidmaterial kann manuell oder durch eine beliebige mechanische Vorrichtung zugeführt werden, während die Zuführung des Werkzeugs durch die Schwerkraft auf der Grundlage des Ölflusses in einem Zweikammer-Hydraulikzylinder erfolgt. Dank des Ventils, das den Ölfluss zwischen den Kammern reguliert, wird die  richtige Fallgeschwindigkeit erreicht. Die Bandführungen sind mit einem Satz Rollen mit Lagern ausgestattet. Dies hat einen großen Einfluss auf den Lauf des Bandes, seine Lebensdauer, Geradheit, Genauigkeit und Qualität des Schnitts. Die geeignete Schnittgeschwindigkeit (Bandgeschwindigkeit) wird durch Ändern der Position der Taste auf dem Bedienfeld erreicht.

Die geeignete Schnittgeschwindigkeit sollte für die einzelnen Materialtypen und -typen ausgewählt werden. Der starre Konstruktionsarm ist hergestellt aus PROFILED IRON. Ein Bedienfeld befindet sich neben dem Bügel. Die Basis ist als starrer Schweißkörper aus Stahlblech eingebaut. Im Inneren befindet sich ein separater Kühlmitteltank mit einer elektrischen Pumpe. Die Form des oberen Teils der Basis ist ein Bad zum Ablassen von Kühlmittel und zum Auffangen von Spänen, die beim Schneiden des Materials entstehen. Ein Arbeitstisch aus Gusseisen ist mit einem Torsionsarm und einem Bedienfeld an einem separaten Arm an der Basis befestigt. Während des Schneidvorgangs ist die Hauptschneidbewegung die Bewegung des Schneidbandes und die Armabfallrate. Die Fallgeschwindigkeit (Schnittgeschwindigkeit) des Arms wird von einem Hydraulikzylinder gesteuert. Die Vorschubgeschwindigkeit wird am Bedienfeld der Säge eingestellt. Stufenlos einstellbare Schnittgeschwindigkeit im Bereich von 0-90 m / min. In der Unterarmposition (nach dem Schneiden des Materials) wird das Bandlaufwerk automatisch ausgeschaltet. Die Sicherheit wird durch die Schneidbandabdeckungen und Mikroschalter gewährleistet, die den Motor nach dem Schneidzyklus stoppen oder eine der Abdeckungen öffnen. Zusätzlicher Schutz besteht darin, den automatischen Säge auszuschalten, wenn das Schneidband bricht.

Technische daten
