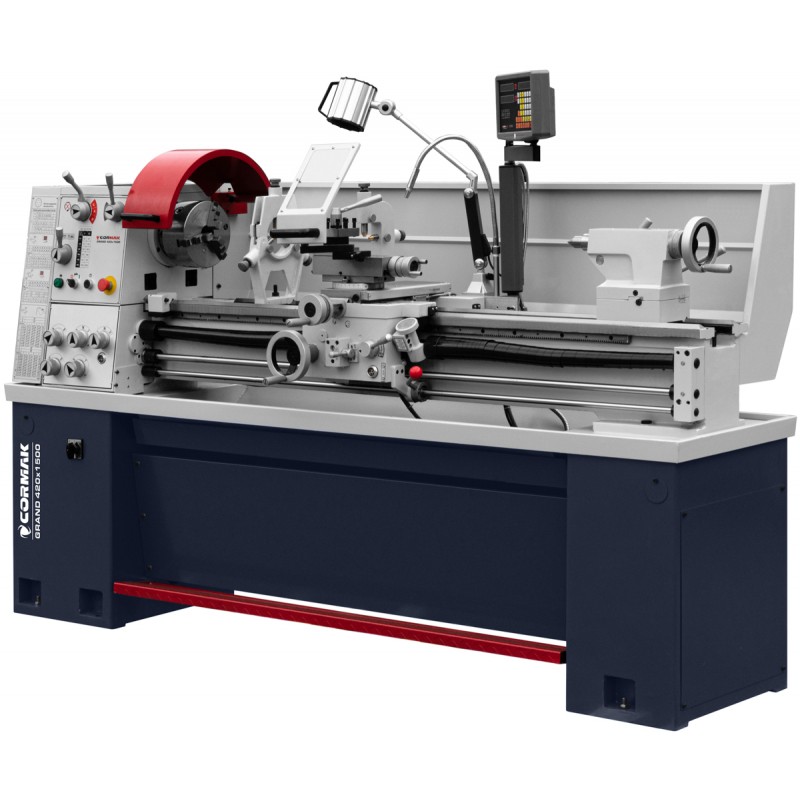

Universaldrehmaschine CORMAK GRAND 420x1500

Hauptvorteile:

• Die Drehmaschine GRAND 420x1000 hat ein kombiniertes Gusseisenbett (rechte und linke Basis aus Gusseisen) für maximale Vibrationsreduzierung . Zusätzlich sind die Bettführungen präzise geschliffen und gehärtet.
• Die Digitalanzeige arbeitet in 2 (zwei) Achsen der Längs- und Querbewegung des Schlittens. Das verarbeitete elektronische Signal der optischen Lineale visualisiert die erhaltenen Werte aus den Bewegungen entlang der Achse auf einem digitalen Bildschirm.
• Die Drehmaschine ist mit einer hochwertigen und verstärkten Spindellagerung ausgestattet.
• Für optimale Arbeitsergebnisse sorgt eine große Spindelbohrung 55 mm , ein 3-Backen-Drehfutter 200 mm und ein leistungsstarker Motor mit Doppelband 2,0/2,4 kW.
• Gehärtete und geschliffene Zahnräder im Spindelgetriebe.
• Die passende Bettbreite von 220 mm sorgt für stabile und präzise Arbeitsbedingungen.
• Ausgestattet mit Leitspindel und Leitwelle zum Gewindeschneiden und automatischen Längs- und Quervorschub.
• Einfache Einstellung der Spindeldrehzahl und des automatischen Vorschubs über das ergonomische Bedienfeld mit den Zahnrädern. Vorschubauswahlsperre durch Leitspindel oder Welle.
• Einstellbare Überlastkupplung an der Antriebswelle.
• Eine große Bandbreite an Gewinden kann bearbeitet werden, ohne dass die Schalträder in der Gitarre ausgetauscht werden müssen. Große Bandbreite an gedrehten Gewinden: metrisch (26) 0,4 - 7 mm, Zoll (34) 4-56 TPI. Drehen von Rechts- und Linksgewinden.
• Gewindedrehuhr zum genauen Zählen von Gewinden. Die Funktion besteht darin, Zeit zu sparen, sodass Sie in wenigen Durchgängen die Mutter der Leitspindel abschrauben und den Schlitten manuell und schnell in seine ursprüngliche Position zurückbringen können.
• Zentrales Vorschubgetriebe , Leitspindel und Gewindespindelwelle
• Das Bett der Drehmaschine ist äußerst verwindungssteif und schwingungsfrei und erfüllt somit die Grundvoraussetzung für präzise Dreharbeiten.

Darüber hinaus enthält das Set einen Satz von 20 x 20 mm Messern (7 Stück) und einen MK4-Drehpunkt

Drechselstahl-Satz 20 x 20 (7-tlg.) Professionelles Set mit Drehbankbeinen. Alles in einem soliden Paket verpackt. Das Set enthält Schlüssel zum Anschrauben der Platten. Technische Parameter: SCLCL 2020 K09 - CCMT09T304 Kacheln SDNCN 2020 K11 - DCMT11T304-Karten SER 2020 K16 - 16ERAG60 Wendeschneidplatten SWGCR 2020 K06 - WCMT06T304 Fliesen SDJCR 2020 K11 - DCMT11T304-Platten SCLCR 2020 K09 - CCMT09T304 Einsätze GDAR 2020 K400-20 - MGMN400-M Wendeschneidplatten Schlüssel

MK4 Präzisions-Drehpunkt Die mit dem Kopf kombinierte Spitze zeichnet sich durch erhöhte Genauigkeit und Haltbarkeit aus. Anwendung für Drehereien, Schlosser- und mechanische Werkstätten. Technische Parameter: Gesamtlänge - 205,7 mm Durchmesser an der dicksten Stelle - 60 mm Vorbau - MK4 Kegeldurchmesser an der dicksten Stelle - 32 mm Kegellänge : 34,7 mm Scheitelwinkel - 60 Grad

Technische Parameter

3-Backenfutter	200 mm
Maximaler Drehdurchmesser über Bett	390 mm
Drehdurchmesser über Schlitten	240 mm
Drehdurchmesser in der Brückenauswahl	-
Drehlänge in festen Spitzen	1500 mm
Maximale installierte Teilelänge (Drehfutter/Mitte)	1400 mm
Bettbreite	220 mm
Spindelbohrung	55 mm
Spindeldrehzahl	16 Bereiche (I/II) 45-2000U/min
Spindeldrehzahlbereich	I: 45, 65, 180, 245, 350, 1000 U/min. II: 90, 130, 360, 490, 700, 2000 U/min.
Spindelende	D1-5 CAMLOCK
Spindelkonus	MK6
Abmessungen Drehbankständer	90 x 90 x 32 mm
Maximale Werkzeugabmessungen	20x20mm
Oberer Folienbereich	110 (0,04) mm
Verfahrbereich	195 (0,04) mm
Längsverschiebungsbereich	1150 (0,15) mm
Eilgang	-
Metrisches Gewinde	(36) 0,8 - 14 mm
Zollgewinde	(36) 2-28 Zähne pro Zoll
Modularer Thread	-
DP-Gewinde	-
Anzahl und Umfang der Längsvorschübe	(64) 0,03-0,42 mm/U
Anzahl und Bereich der Planvorschübe	(64) 0,006-0,11mm/U
Reitstock-Führungsbüchsenverlängerung	110 (0,04) mm
Reitstock-Führungsbüchsendurchmesser	45 mm
Konus des Reitstocks	MK4
Leistung des Hauptmotors	2,0/2,4 kW/400 V
Leistung der Kühlmittelpumpe	0,1 kW
Maße L/B/H	2400 mm x 780 mm x 1650 mm
Gewicht (netto)/ (brutto)	920/1100 kg

Ausrüstung:

• Drechselstahl-Satz 20x20 7-tlg. (mit Klappplatte)
• MK4 Präzisions-Drehpunkt
• SDS2-MS 2-Achsen-Digitalanzeige (optisches Lineal)
• 3-Backenfutter 200 mm + linke Backen (komm.)
• Standfuß
• Rollenrest
• MK4 Fixpunkt - 2 Stk.
• MK6/MK4 Spindelreduzierer
• Räder wechseln - 1 Komp.
• Kühlsystem
• Arbeitsleuchte
• Schmierstoffgeber
• Griff und Pfostenhalter
• Eine Reihe von Wartungstools
• CE-konforme Schutzvorrichtungen
• Benutzerhandbuch auf Polnisch
• CE-Konformitätserklärung

Optionale Ausrüstung

• 4 Backen Drehfutter 200 mm + Antriebsscheibe 200 mm
• Bohrdorn MK4/B16
• B16 3-16mm Bohrfutter
• HSS-CO5 / 1-13mm Kobaltbohrer-Set
• Emulgieröl, Bearbeitungskühlmittel ES-12 1L
