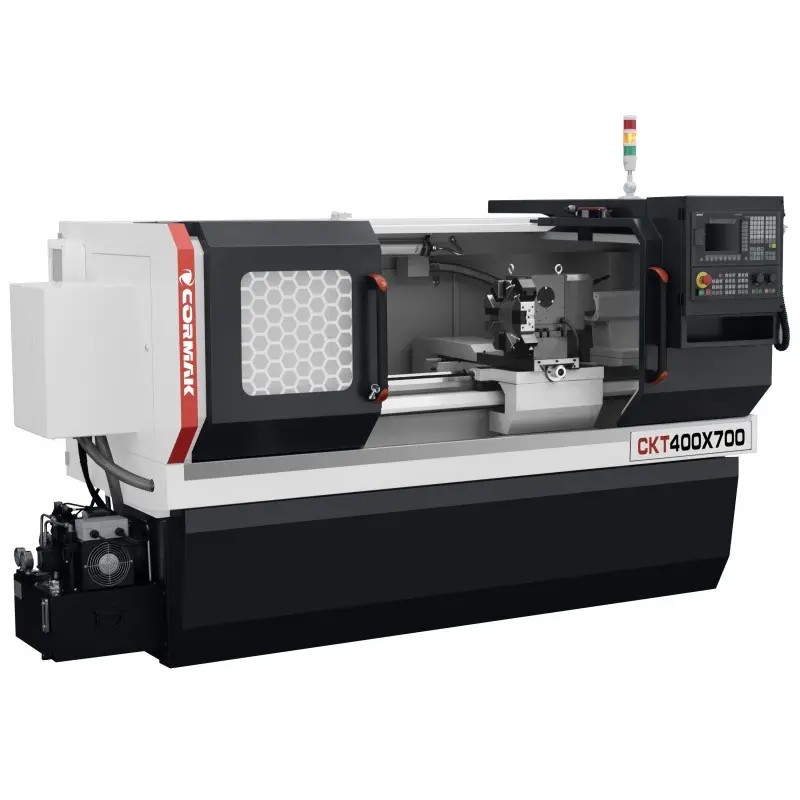

Tokarka CNC CKT 400x700 – precyzja i wydajność w obróbce metalu
Tokarka CNC CKT 400x700 to zaawansowana tokarka numeryczna zaprojektowana do precyzyjnej obróbki detali metalowych w średnich i dużych zakładach produkcyjnych. Wyposażona w sterowanie Siemens Sinumerik 808D oraz zaawansowane cykle obróbcze, gwarantuje wysoką dokładność i efektywność.
Główne atuty tokarki CNC CKT 400x700
Tokarka CNC do metalu CKT 400x700 to profesjonalne rozwiązanie dla przemysłu, łączące nowoczesną technologię z solidną konstrukcją, idealne dla zakładów wymagających precyzyjnej obróbki skrawaniem. Jako zaawansowana tokarka przemysłowa, umożliwia realizację złożonych operacji, takich jak toczenie powierzchni zewnętrznych i wewnętrznych, gwintowanie, rowkowanie, wiercenie oraz konturowanie, z zachowaniem najwyższej jakości detali. Jej kluczowe korzyści obejmują:
- Wysoka precyzja obróbki: Maksymalna średnica toczenia nad łożem 400 mm i nad suportem 160 mm, z przelotem wrzeciona 48 mm, zapewnia dokładność 0,01 mm pozycjonowania i 0,012 mm powtarzalności.
- Elastyczne wrzeciono: Zakres prędkości 150-1800 obr/min z końcówką A2-6 umożliwia obróbkę szerokiej gamy materiałów, od stali po stopy lekkie.
- Zaawansowane sterowanie: System Siemens Sinumerik 808D w języku polskim, wspierany przez napędy servo Siemens, oferuje intuicyjne cykle stałe dla toczenia poprzecznego, stożków i gwintowania, skracając czas programowania.
- Sztywna konstrukcja: Waga netto 1800 kg i wymiary 2200x1100x1620 mm zapewniają stabilność podczas obróbki detali o długości do 700 mm.
- Efektywność narzędziowa: 8-pozycyjna głowica rewolwerowa z narzędziami 20x20 mm (opcja 6 lub 8 pozycji) przyspiesza wymianę narzędzi, minimalizując czas cyklu produkcyjnego.
- Precyzyjne mocowanie: Manualny uchwyt tokarski 3-szczękowy (opcja hydrauliczny) oraz konik manualny (opcja hydrauliczny) z końcówką MK5 zapewniają pewne mocowanie detali.
- Trwałość komponentów: Automatyczny system smarowania przekładni i prowadnic redukuje zużycie, wydłużając żywotność maszyny.
- Optymalne chłodzenie: Układ chłodzenia zapewnia stabilność termiczną, chroniąc narzędzia i detale podczas intensywnej obróbki.
- Wszechstronność zastosowań: Dedykowana do precyzyjnego toczenia w przemyśle mechanicznym, motoryzacyjnym i narzędziowym, zarówno w produkcji seryjnej, jak i małoseryjnej.
- Ekonomia eksploatacji: Silnik o mocy 5,5 kW łączy wysoką wydajność z niskim zużyciem energii.
- Możliwość personalizacji: Bogaty zestaw opcji, takich jak sterowanie Fanuc Oi-TF, sonda narzędziowa, podajnik pręta czy oprogramowanie CAD/CAM, pozwala dostosować maszynę do specyficznych potrzeb.
Budowa i technologia tokarki CNC CKT 400x700
Tokarka przemysłowa CNC CKT 400x700 została zaprojektowana z myślą o niezawodności i precyzji w trudnych warunkach produkcyjnych. Kluczowe elementy konstrukcji obejmują:
- Solidne łoże płaskie: Sztywna konstrukcja o wadze netto 1800 kg minimalizuje drgania, zapewniając stabilność podczas obróbki.
- Wrzeciono o wysokiej wydajności: Przelot 48 mm, końcówka A2-6 i prędkość 150-1800 obr/min umożliwiają obróbkę różnorodnych detali.
- Głowica rewolwerowa: 8-pozycyjna (opcja 6 lub 8) z narzędziami 20x20 mm zapewnia szybką wymianę narzędzi i elastyczność operacji.
- Konik manualny: Z końcówką MK5, średnicą kłla 60 mm i maksymalnym przesuwem 100 mm, wspiera precyzyjne podparcie detali (opcja konik hydrauliczny).
- Manualny uchwyt tokarski: 3-szczękowy uchwyt (opcja hydrauliczny) zapewnia pewne mocowanie detali.
- Napędy servo Siemens: Gwarantują płynność ruchu i wysoką dokładność pozycjonowania (0,01 mm).
- Automatyczny system smarowania: Centralne smarowanie przekładni i prowadnic redukuje zużycie komponentów.
- Układ chłodzenia: Utrzymuje optymalną temperaturę, poprawiając jakość obróbki i żywotność narzędzi.
- Oświetlenie halogenowe 24V: Zapewnia doskonałą widoczność przestrzeni roboczej, zwiększając bezpieczeństwo i precyzję.
Precyzja i wydajność pracy
Tokarka numeryczna CKT 400x700 oferuje wysoką precyzję dzięki sterowaniu Siemens Sinumerik 808D i napędom servo Siemens o momencie obrotowym 5/7,5 Nm na osiach X/Z. Zaawansowane cykle stałe, takie jak toczenie poprzeczne, stożkowe, gwintowanie i konturowanie, upraszczają programowanie i skracają czas obróbki. Dokładność pozycjonowania 0,01 mm i powtarzalność 0,012 mm zapewniają wysoką jakość detali o średnicy do 400 mm i długości 700 mm.
Zastosowanie tokarki CNC do metalu CKT 400x700
Tokarki CNC do metalu takie jak CKT 400x700 znajdują zastosowanie w różnych sektorach przemysłu, w tym:
- Przemysł mechaniczny: Produkcja wałów, tulei, kołnierzy i elementów precyzyjnych.
- Przemysł motoryzacyjny: Obróbka komponentów silników, przekładni i układów zawieszenia.
- Przemysł narzędziowy: Wytwarzanie gwintów, rowków i detali o złożonych geometriach.
- Produkcja seryjna i małoseryjna: Idealna do średnioseryjnej produkcji i prototypowania w zakładach R&D.
Maszyna jest doskonałym wyborem dla zakładów poszukujących wszechstronnej i niezawodnej tokarki CNC.
Wyposażenie standardowe
- Sterowanie SIEMENS SINUMERIK 808 Advanced w języku polskim
- Napędy servo Siemens
- Manualny uchwyt tokarski 3-szczękowy (opcja hydrauliczny)
- Głowica rewolwerowa 6-pozycyjna (opcja 8)
- Komplet szczęk miękkich
- Konik manualny z końcówką MK5 (opcja hydrauliczny)
- Układ chłodzenia
- System automatycznego smarowania przekładni i prowadnic
- Oświetlenie halogenowe 24V
- Dokumentacja techniczno-ruchowa (DTR) w języku polskim
- Deklaracja zgodności CE
Wyposażenie opcjonalne
- Sterowanie Siemens Sinumerik 828D lub Fanuc Oi-TF
- Podtrzymka ruchoma
- Podtrzymka stała
- Sonda narzędziowa
- Napędzane narzędzie
- Dodatkowe szczęki miękkie
- Szczęki twarde
- Uchwyty tulejkowe
- Chwytak obrobionych części
- Podajnik pręta
- Separator oparów z wnętrza kabiny
- Separator zużytego oleju z chłodziwa
- Oprawki narzędziowe
- Oprogramowanie CAD/CAM
Parametry techniczne
| Parametry techniczne |
| Średnica toczenia nad łożem |
400 mm |
| Średnica toczenia nad suportem |
160 mm |
| Rozstaw kłów |
700 mm |
| Prędkość wrzeciona |
150-1800 obr/min |
| Przelot wrzeciona |
Ø 48 mm |
| Dokładność pozycjonowania |
0,01 mm |
| Dokładność powtarzania pozycjonowania |
0,012 mm |
| Końcówka wrzeciona |
A2-6 |
| Moment obrotowy osi X/Z |
5/7,5 Nm |
| Ilość narzędzi |
8 |
| Rozmiar narzędzi |
20x20 mm |
| Końcówka konika |
MK5 |
| Maksymalny przesuw konika |
100 mm |
| Średnica kłla konika |
Ø 60 mm |
| Silnik główny |
5,5 kW |
| Wymiary |
2200x1100x1620 mm |
| Waga |
1800 kg |
Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF
TOKARKI CNC CORMAK 400x700 są wyposażone w profesjonalne systemy sterowania od renomowanych producentów Siemens, Fanuc i GSK. Zapewniają one precyzję, niezawodność i elastyczność w dostosowaniu do różnych wymagań produkcyjnych, od prostych operacji po złożone procesy obróbcze.

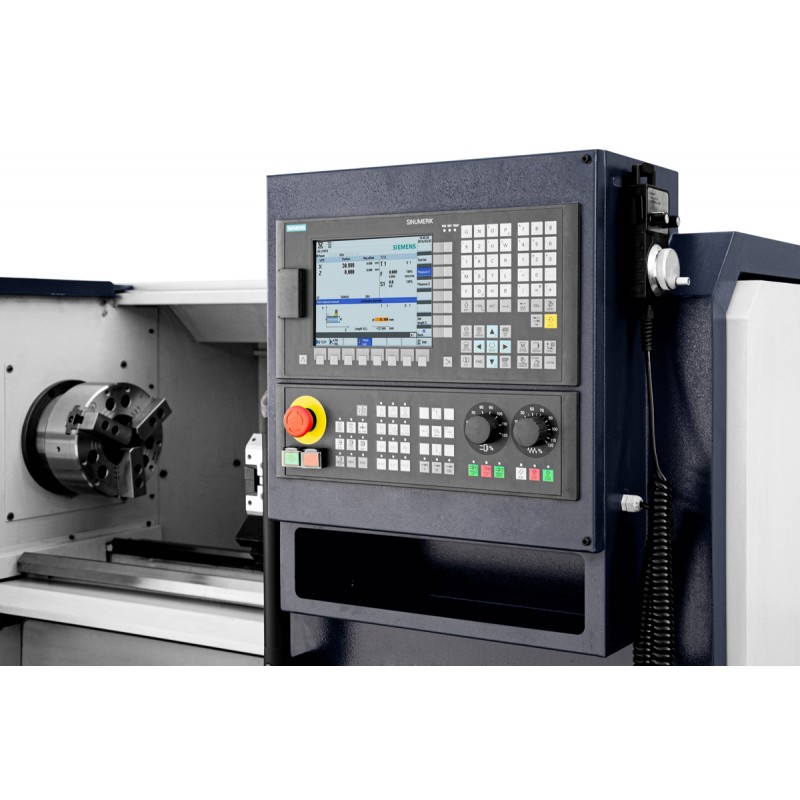

Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań
Siemens Sinumerik 808D to ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej, idealne dla małych i średnich zakładów. Jego kluczowe cechy to:
- Intuicyjna obsługa: Graficzny interfejs i funkcja Teach-In ułatwiają programowanie, skracając czas nauki operatorów do minimum.
- Wysoka niezawodność: Wytrzymała konstrukcja odporna na zapylenie i wilgoć, zapewniająca stabilność w trudnych warunkach warsztatowych.
- Kompatybilność: Dedykowane do maszyn o standardowych wymaganiach, z łatwą integracją napędów servo SIEMENS.
- Optymalizacja kosztów: Niskie zużycie energii i minimalne wymagania serwisowe, idealne dla początkujących użytkowników CNC.
Sterowania CNC – Siemens i Fanuc
TOKARKA CNC CORMAK 400x700 oferuje zaawansowane systemy sterowania CNC, takie jak SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:
SIEMENS SINUMERIK 808 Advanced
- Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
- Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
- Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.
Siemens Sinumerik 828D
- Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
- Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
- Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.
Fanuc Oi-TF
- Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
- Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
- Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.
Pobierz instrukcje Siemens Sinumerik 828/840
Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced
Zaufaj doświadczeniu CORMAK
Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK oferuje niezawodne tokarki CNC do metalu oraz kompleksowe wsparcie techniczne. Nasze maszyny spełniają europejskie standardy bezpieczeństwa, a profesjonalny serwis gwarancyjny i pogwarancyjny zapewnia ciągłość produkcji.
- 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
- Na ponad 15 000 m² powierzchni magazynowej czeka około 12 000 maszyn i urządzeń.
- Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny.
- Wybierając CORMAK, masz pewność zakupu w polskiej firmie z europejskimi atestami bezpieczeństwa.
Zapytaj o szczegóły lub umów się na prezentację maszyny!
