Tokarka CNC CORMAK 500X1500 SIEMENS SINUMERIK

Tokarka CNC CKT 500x1500 – precyzja i niezawodność w obróbce metalu

Tokarka CNC CKT 500x1500 to zaawansowana tokarka numeryczna zaprojektowana do precyzyjnej obróbki detali metalowych w wymagających środowiskach przemysłowych. Wyposażona w sterowanie Siemens Sinumerik 808D oraz hydrauliczny uchwyt i konik, zapewnia wysoką dokładność, efektywność i łatwość obsługi, idealna dla średnich i dużych zakładów produkcyjnych.

Główne atuty tokarki CNC CKT 500x1500

Tokarka CNC do metalu CKT 500x1500 to profesjonalne rozwiązanie dla przemysłu, które łączy innowacyjną technologię z solidną konstrukcją, dedykowane zakładom wymagającym najwyższej jakości obróbki skrawaniem. Jako tokarka przemysłowa, umożliwia realizację złożonych operacji, takich jak toczenie powierzchni zewnętrznych, wewnętrznych, sferycznych, gwintowanie, wiercenie, cięcie wgłębne oraz konturowanie, zapewniając wyjątkową jakość detali. Jej kluczowe korzyści obejmują:

• Wyjątkowa precyzja obróbki: Maksymalna średnica toczenia nad łożem 500 mm i nad płytą ślizgową 280 mm, z chropowatością powierzchni Ra1.6 i precyzją detalu IT6-IT7, gwarantuje doskonałą jakość wykończenia.
• Elastyczne wrzeciono: Zakres prędkości 50-1300 obr/min z napędem głównym na 3 biegi i przelot wrzeciona 85 mm umożliwiają obróbkę różnorodnych materiałów, od stali po stopy lekkie.
• Intuicyjne sterowanie: System Siemens Sinumerik 808D w języku polskim z napędami servo Siemens oferuje dedykowany tryb dla użytkowników maszyn konwencjonalnych, minimalizując barierę wejścia do pracy z CNC.
• Sztywna konstrukcja: Waga netto 2400 kg i wymiary 2655x1520x1860 mm zapewniają stabilność podczas obróbki detali o długości do 1500 mm.
• Efektywność narzędziowa: 6-pozycyjna głowica narzędziowa z narzędziami 25x25 mm przyspiesza wymianę narzędzi, skracając czas cyklu produkcyjnego.
• Szybkie ustawianie: Umożliwia wygodne ustawianie narzędzi, punktów zerowych oraz wykonywanie korekt bez konieczności pisania programu, idealne dla produkcji jednostkowej.
• Zwiększone bezpieczeństwo: Ruchy krolowe i ograniczenie prędkości pozwalają na precyzyjne i bezpieczne manewrowanie maszyną, minimalizując ryzyko błędów.
• Trwałość komponentów: Automatyczny system smarowania przekładni i prowadnic redukuje zużycie, wydłużając żywotność maszyny.
• Optymalne chłodzenie: Układ chłodzenia zapewnia stabilność termiczną, chroniąc narzędzia i detale podczas intensywnej obróbki.
• Wszechstronność zastosowań: Dedykowana do precyzyjnego toczenia w przemyśle mechanicznym, motoryzacyjnym i narzędziowym, zarówno w produkcji seryjnej, jak i małoseryjnej.
• Ekonomia eksploatacji: Silnik główny o mocy 7,5 kW (opcja 11 kW) łączy wysoką wydajność z niskim zużyciem energii.
• Integracja z cyklami technologicznymi: Współpraca z cyklami obróbczymi, takimi jak toczenie poprzeczne, stożkowe, gwintowanie czy wiercenie, wymaga jedynie wprowadzenia podstawowych parametrów, bez znajomości kodów G.
• Zaawansowana automatyzacja: Hydrauliczny uchwyt tokarski z przelotem 85 mm oraz konik hydrauliczny zwiększają efektywność procesów, szczególnie w produkcji seryjnej.
• Możliwość personalizacji: Bogaty zestaw opcji, takich jak sterowanie Fanuc Oi-TF, transporter wiórów, podajnik pręta czy oprogramowanie CAD/CAM, pozwala dostosować maszynę do specyficznych potrzeb.
• Europejskie standardy bezpieczeństwa: Deklaracja zgodności WE potwierdza zgodność z rygorystycznymi normami bezpieczeństwa pracy.

Budowa i technologia tokarki CNC CKT 500x1500

Tokarka przemysłowa CNC CKT 500x1500 została zaprojektowana z myślą o niezawodności i precyzji w trudnych warunkach produkcyjnych. Kluczowe elementy konstrukcji obejmują:

• Solidne łoże maszyny: Sztywna konstrukcja o wadze netto 2400 kg minimalizuje drgania, zapewniając stabilność podczas obróbki.
• Wrzeciono o wysokiej wydajności: Przelot 85 mm i prędkość 50-1300 obr/min z napędem głównym na 3 biegi umożliwiają obróbkę różnorodnych detali.

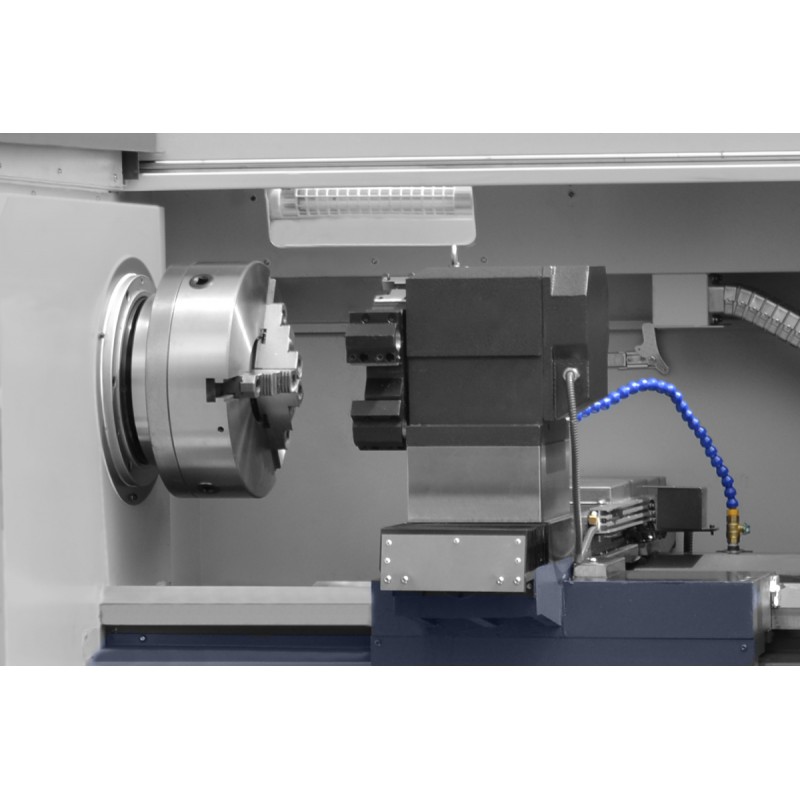

• Głowica rewolwerowa: 6-pozycyjna z narzędziami 25x25 mm zapewnia szybką wymianę narzędzi i elastyczność operacji.
• Konik hydrauliczny: Wspiera precyzyjne podparcie detali, zwiększając stabilność podczas obróbki długich elementów.
• Hydrauliczny uchwyt tokarski: Z przelotem 85 mm, zapewnia pewne mocowanie detali, zwiększając efektywność w produkcji seryjnej.
• Napędy servo Siemens: Gwarantują płynność ruchu i wysoką dokładność pozycjonowania (X:0.030 mm, Z:0.040 mm).
• Automatyczny system smarowania: Centralne smarowanie przekładni i prowadnic redukuje zużycie komponentów.
• Układ chłodzenia: Utrzymuje optymalną temperaturę, poprawiając jakość obróbki i żywotność narzędzi.

Precyzja i wydajność pracy

Tokarka numeryczna CKT 500x1500 zapewnia wyjątkową precyzję dzięki sterowaniu Siemens Sinumerik 808D i napędom servo Siemens. Zaawansowane cykle stałe, takie jak toczenie poprzeczne, stożkowe, gwintowanie, cięcie wgłębne i konturowanie, upraszczają programowanie i skracają czas obróbki. Chropowatość powierzchni Ra1.6, precyzja detalu IT6-IT7, prędkość przyspieszonego posuwu osi X (3000 mm/min) i Z (6000 mm/min) oraz możliwość obróbki detali o średnicy do 500 mm i długości 1500 mm gwarantują wysoką jakość i efektywność.

Zastosowanie tokarki CNC do metalu CKT 500x1500

Tokarki CNC do metalu takie jak CKT 500x1500 znajdują zastosowanie w różnych sektorach przemysłu, w tym:

• Przemysł mechaniczny: Produkcja wałów, tulei, kołnierzy i elementów precyzyjnych.
• Przemysł motoryzacyjny: Obróbka komponentów silników, przekładni i układów zawieszenia.
• Przemysł narzędziowy: Wytwarzanie gwintów, rowków i detali o złożonych geometriach.
• Produkcja seryjna i małoseryjna: Idealna do średnioseryjnej produkcji oraz szybkiego wytwarzania pojedynczych detali w zakładach R&D.

Maszyna jest doskonałym wyborem dla zakładów poszukujących wszechstronnej i niezawodnej tokarki CNC.

Wyposażenie standardowe

• Sterowanie Siemens Sinumerik 808D w języku polskim
• Hydrauliczny uchwyt tokarski z przelotem 85 mm
• Konik hydrauliczny
• Głowica rewolwerowa 6-pozycyjna
• Układ chłodzenia
• System automatycznego smarowania przekładni i prowadnic
• Instrukcja obsługi w języku polskim
• Dokumentacja techniczno-ruchowa (DTR)

Wyposażenie opcjonalne

• Sterowanie Siemens Sinumerik 828D
• Sterowanie Fanuc Oi-TF
• Podtrzymka ruchoma
• Podtrzymka stała
• Sonda narzędziowa
• Transporter wiórów
• Dodatkowe szczęki miękkie
• Szczęki twarde
• Uchwyty tulejkowe
• Chwytak obrobionych części
• Podajnik pręta
• Oprawki narzędziowe
• Oprogramowanie CAD/CAM

Parametry techniczne

Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF

TOKARKA CNC CORMAK 500X1500 są wyposażone w profesjonalne systemy sterowania od renomowanych producentów Siemens, Fanuc i GSK. Zapewniają one precyzję, niezawodność i elastyczność w dostosowaniu do różnych wymagań produkcyjnych, od prostych operacji po złożone procesy obróbcze.

Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań

Siemens Sinumerik 808D to ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej, idealne dla małych i średnich zakładów. Jego kluczowe cechy to:

• Intuicyjna obsługa: Graficzny interfejs i funkcja Teach-In ułatwiają programowanie, skracając czas nauki operatorów do minimum.
• Wysoka niezawodność: Wytrzymała konstrukcja odporna na zapylenie i wilgoć, zapewniająca stabilność w trudnych warunkach warsztatowych.
• Kompatybilność: Dedykowane do maszyn o standardowych wymaganiach, z łatwą integracją napędów servo SIEMENS.
• Optymalizacja kosztów: Niskie zużycie energii i minimalne wymagania serwisowe, idealne dla początkujących użytkowników CNC.

Sterowania CNC – Siemens i Fanuc

TOKARKA CNC CORMAK 500X1500 oferuje zaawansowane systemy sterowania CNC, takie jak SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced

Zaufaj doświadczeniu CORMAK

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK oferuje niezawodne tokarki CNC do metalu oraz kompleksowe wsparcie techniczne. Nasze maszyny spełniają europejskie standardy bezpieczeństwa, a profesjonalny serwis gwarancyjny i pogwarancyjny zapewnia ciągłość produkcji.

• 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
• Na ponad 15 000 m² powierzchni magazynowej czeka około 12 000 maszyn i urządzeń.
• Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny.
• Wybierając CORMAK, masz pewność zakupu w polskiej firmie z europejskimi atestami bezpieczeństwa.
