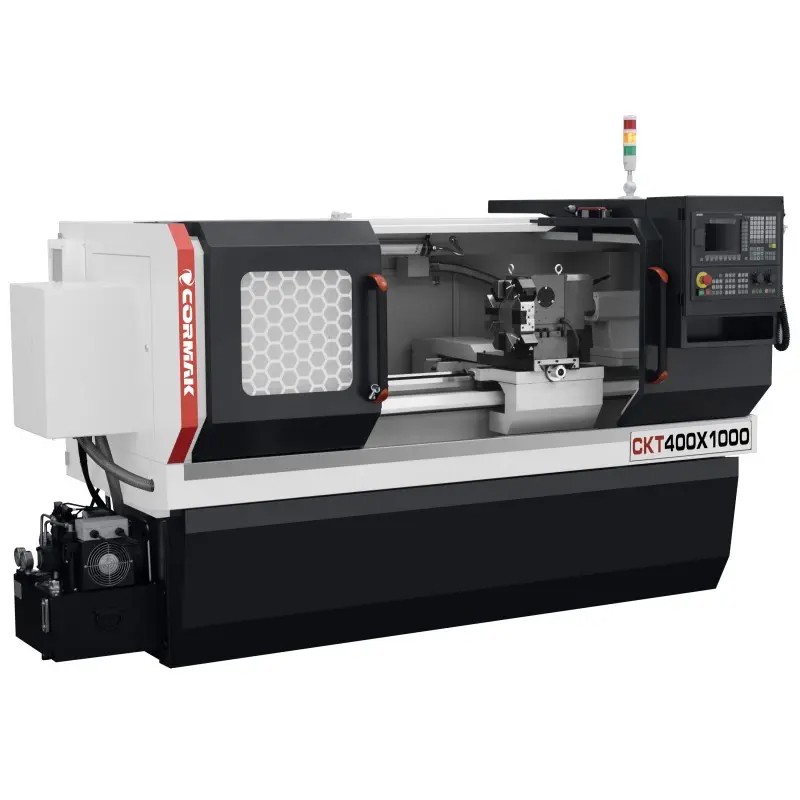

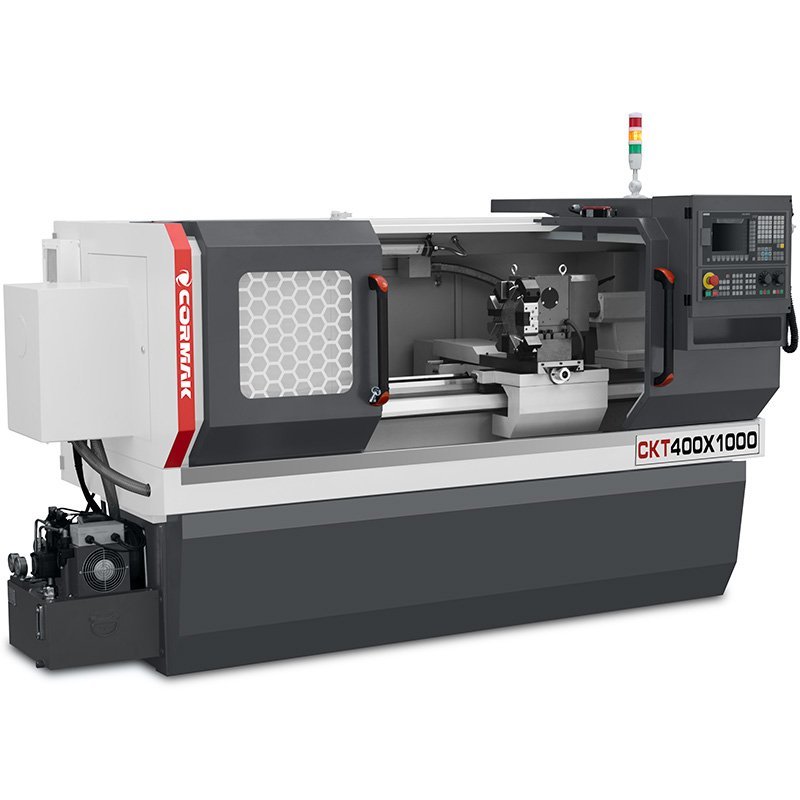

Tokarka CNC CORMAK 400x1000 Uchwyt manualny SIEMENS SINUMERIK 808D

Tokarka CNC CKT 400x1000 – precyzja i wszechstronność w obróbce metalu

Tokarka CNC CKT 400x1000 to zaawansowana tokarka numeryczna zaprojektowana do precyzyjnej obróbki detali metalowych w średnich i dużych zakładach produkcyjnych. Wyposażona w sterowanie Siemens Sinumerik 808D oraz zaawansowane cykle obróbcze, zapewnia niezawodność i wysoką efektywność.

Główne atuty tokarki CNC CKT 400x1000

Tokarka CNC do metalu CKT 400x1000 to profesjonalne rozwiązanie dla przemysłu, łączące nowoczesną technologię z solidną konstrukcją, idealne dla zakładów wymagających precyzyjnej obróbki skrawaniem. Jako zaawansowana tokarka przemysłowa, umożliwia realizację złożonych operacji, takich jak toczenie powierzchni zewnętrznych, wewnętrznych, sferycznych, gwintowanie, rowkowanie oraz konturowanie, z zachowaniem najwyższej jakości detali. Jej kluczowe korzyści obejmują:

• Wysoka precyzja obróbki: Maksymalna średnica toczenia nad łożem 400 mm i nad suportem 210 mm, z przelotem wrzeciona 86 mm, zapewnia dokładność 0,001 mm na osiach X i Z.
• Elastyczne wrzeciono: Zakres prędkości 0-2000 obr/min z końcówką MK6 umożliwia obróbkę szerokiej gamy materiałów, od stali po stopy lekkie.
• Zaawansowane sterowanie: System Siemens Sinumerik 808D w języku polskim, wspierany przez napędy servo Siemens, oferuje cykle stałe dla toczenia poprzecznego, stożkowego, gwintowania i konturowania, skracając czas programowania.
• Sztywna konstrukcja: Waga netto 1950 kg i wymiary 2640x1500x1770 mm zapewniają stabilność podczas obróbki detali o długości do 1000 mm.
• Efektywność narzędziowa: 4-pozycyjny imak narzędziowy (opcja 6 lub 8 pozycji) z narzędziami 20x20 mm (opcja 25x25 mm) przyspiesza wymianę narzędzi, minimalizując czas cyklu produkcyjnego.
• Precyzyjne mocowanie: Manualny uchwyt tokarski (opcja hydrauliczny) oraz konik manualny z końcówką MK4 i przesuwem 120 mm zapewniają pewne mocowanie detali.
• Trwałość komponentów: Automatyczny system smarowania przekładni i prowadnic redukuje zużycie, wydłużając żywotność maszyny.
• Optymalne chłodzenie: Układ chłodzenia zapewnia stabilność termiczną, chroniąc narzędzia i detale podczas intensywnej obróbki.
• Wszechstronność zastosowań: Dedykowana do precyzyjnego toczenia w przemyśle mechanicznym, motoryzacyjnym i narzędziowym, zarówno w produkcji seryjnej, jak i małoseryjnej.
• Ekonomia eksploatacji: Silnik główny o mocy 5,5 kW z silnikami posuwu 6 Nm łączy wysoką wydajność z niskim zużyciem energii.
• Możliwość personalizacji: Bogaty zestaw opcji, takich jak sterowanie Fanuc Oi-TF, hydrauliczny uchwyt, podajnik pręta czy oprogramowanie CAD/CAM, pozwala dostosować maszynę do specyficznych potrzeb.

Budowa i technologia tokarki CNC CKT 400x1000

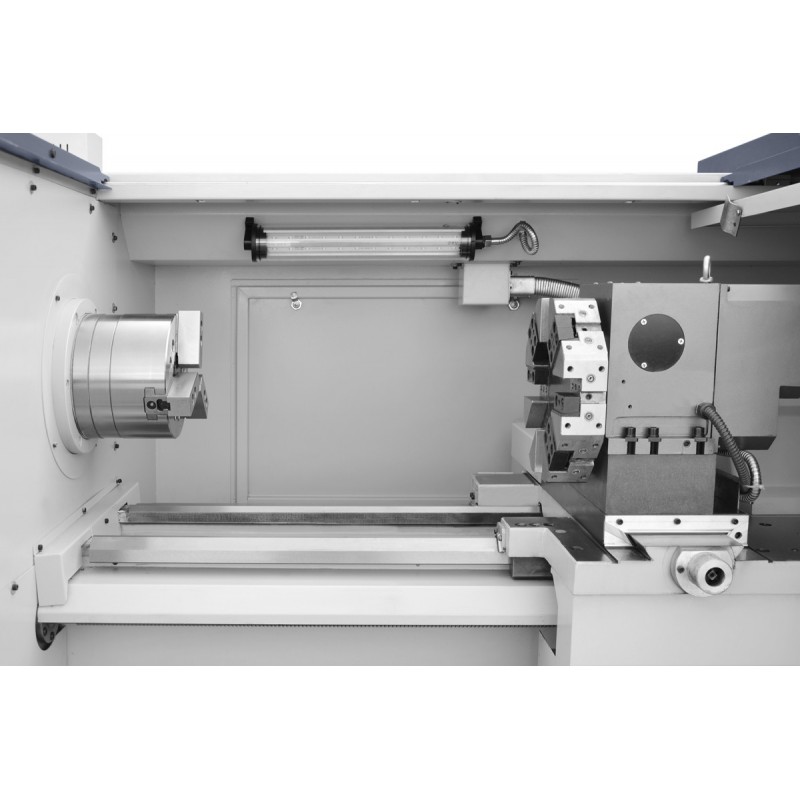

Tokarka przemysłowa CNC CKT 400x1000 została zaprojektowana z myślą o niezawodności i precyzji w trudnych warunkach produkcyjnych. Kluczowe elementy konstrukcji obejmują:

• Solidne łoże maszyny: Sztywna konstrukcja o wadze netto 1950 kg minimalizuje drgania, zapewniając stabilność podczas obróbki.
• Wrzeciono o wysokiej wydajności: Przelot 86 mm, końcówka MK6 i prędkość 0-2000 obr/min umożliwiają obróbkę różnorodnych detali.
• Imak narzędziowy: 4-pozycyjny (opcja 6 lub 8) z narzędziami 20x20 mm (opcja 25x25 mm) zapewnia szybką wymianę narzędzi i elastyczność operacji.
• Konik manualny: Z końcówką MK4 i maksymalnym przesuwem 120 mm, wspiera precyzyjne podparcie detali.
• Manualny uchwyt tokarski: Zapewnia pewne mocowanie detali, z opcją hydrauliczną dla zwiększenia efektywności.

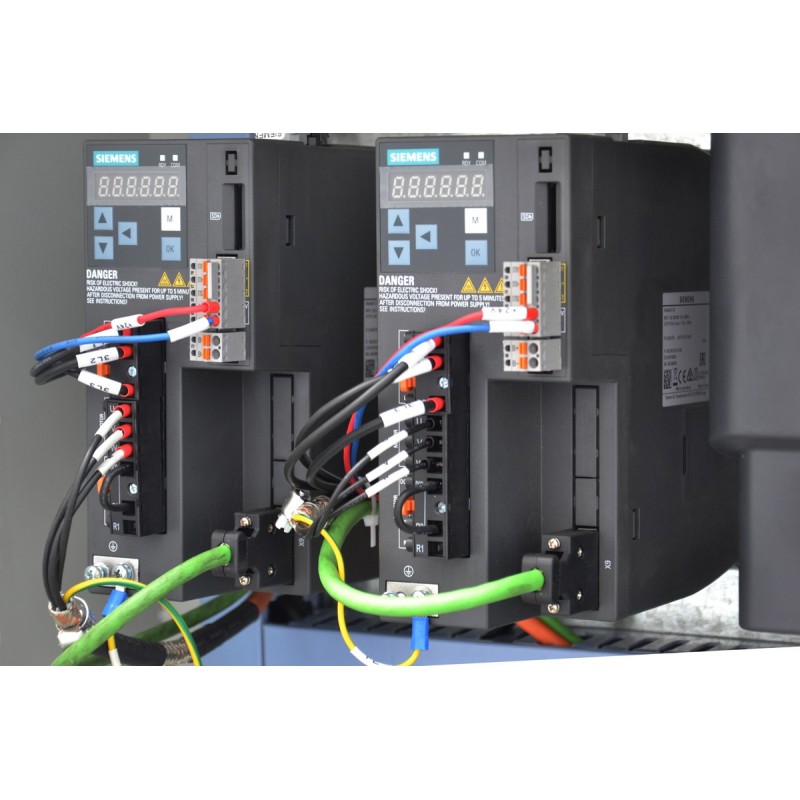

• Napędy servo Siemens: Gwarantują płynność ruchu i wysoką dokładność pozycjonowania (0,001 mm).
• Automatyczny system smarowania: Centralne smarowanie przekładni i prowadnic redukuje zużycie komponentów.
• Układ chłodzenia: Utrzymuje optymalną temperaturę, poprawiając jakość obróbki i żywotność narzędzi.
• Oświetlenie halogenowe 24V: Zapewnia doskonałą widoczność przestrzeni roboczej, zwiększając bezpieczeństwo i precyzję.

Precyzja i wydajność pracy

Tokarka numeryczna CKT 400x1000 oferuje wysoką precyzję dzięki sterowaniu Siemens Sinumerik 808D i napędom servo Siemens o momencie obrotowym 6 Nm na osiach X i Z. Zaawansowane cykle stałe, takie jak toczenie poprzeczne, stożkowe, gwintowanie i konturowanie, upraszczają programowanie i skracają czas obróbki. Dokładność pozycjonowania 0,001 mm na osiach X i Z oraz prędkość ruchu osi X (8 m/min) i Z (10 m/min) zapewniają wysoką jakość detali o średnicy do 400 mm i długości 1000 mm.

Zastosowanie tokarki CNC do metalu CKT 400x1000

Tokarki CNC do metalu takie jak CKT 400x1000 znajdują zastosowanie w różnych sektorach przemysłu, w tym:

• Przemysł mechaniczny: Produkcja wałów, tulei, kołnierzy i elementów precyzyjnych.
• Przemysł motoryzacyjny: Obróbka komponentów silników, przekładni i układów zawieszenia.
• Przemysł narzędziowy: Wytwarzanie gwintów, rowków i detali o złożonych geometriach.
• Produkcja seryjna i małoseryjna: Idealna do średnioseryjnej produkcji i prototypowania w zakładach R&D.

Maszyna jest doskonałym wyborem dla zakładów poszukujących wszechstronnej i niezawodnej tokarki CNC.

Wyposażenie standardowe

• Sterowanie SIEMENS SINUMERIK 808 Advanced w języku polskim
• Napędy servo Siemens
• Manualny uchwyt tokarski
• Imak narzędziowy 4-pozycyjny
• Komplet szczęk miękkich
• Konik manualny z końcówką MK4
• Układ chłodzenia
• System automatycznego smarowania przekładni i prowadnic
• Oświetlenie halogenowe 24V
• Instrukcja w języku polskim

Wyposażenie opcjonalne

• Hydrauliczny uchwyt tokarski
• Imak narzędziowy 6 i 8 pozycyjny
• Podtrzymka ruchoma
• Podtrzymka stała
• Dodatkowe szczęki miękkie
• Szczęki twarde
• Oprawki narzędziowe
• Oprogramowanie CAD/CAM

Parametry techniczne

Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF

Tokarki CNC CKT 400x1000 są wyposażone w profesjonalne systemy sterowania od renomowanych producentów Siemens, Fanuc i GSK. Zapewniają one precyzję, niezawodność i elastyczność w dostosowaniu do różnych wymagań produkcyjnych, od prostych operacji po złożone procesy obróbcze.

Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań

Siemens Sinumerik 808D to ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej, idealne dla małych i średnich zakładów. Jego kluczowe cechy to:

• Intuicyjna obsługa: Graficzny interfejs i funkcja Teach-In ułatwiają programowanie, skracając czas nauki operatorów do minimum.
• Wysoka niezawodność: Wytrzymała konstrukcja odporna na zapylenie i wilgoć, zapewniająca stabilność w trudnych warunkach warsztatowych.
• Kompatybilność: Dedykowane do maszyn o standardowych wymaganiach, z łatwą integracją napędów servo SIEMENS.
• Optymalizacja kosztów: Niskie zużycie energii i minimalne wymagania serwisowe, idealne dla początkujących użytkowników CNC.
