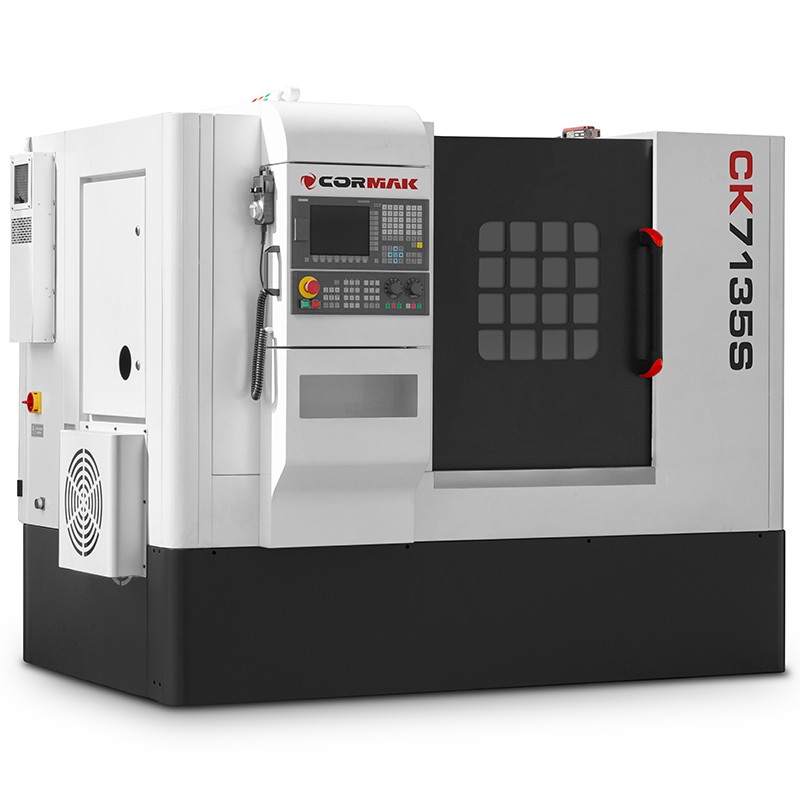

Tokarka CNC CORMAK 350x350 Hydrauliczny uchwyt 12 narzędzi SIEMENS SINUMERIK 808D

Tokarka CNC CK7135A ze skośnym łożem – precyzja i efektywność w obróbce metalu

Tokarka CNC CK7135A ze skośnym łożem to zaawansowana maszyna numeryczna zaprojektowana do precyzyjnej obróbki metalu w środowiskach przemysłowych. Wyposażona w sterowanie Siemens Sinumerik 808D oraz prowadnice liniowe HIWIN, zapewnia wysoką powtarzalność, wydajność i niezawodność w produkcji seryjnej i jednostkowej.

Główne atuty tokarki CNC CK7135A

Tokarka numeryczna CK7135A to rozwiązanie dedykowane profesjonalnym zakładom produkcyjnym, które wymagają precyzyjnego i efektywnego sprzętu do obróbki detali o średnich wymiarach. Maszyna łączy w sobie zaawansowane technologie obróbki skrawaniem, solidną konstrukcję oraz intuicyjne sterowanie CNC, zapewniając użytkownikom wyjątkową precyzję, trwałość i elastyczność. Wyposażona w szeregowy imak narzędziowy, napędy servo Siemens, prowadnice liniowe HIWIN oraz hydrauliczny uchwyt tokarski, umożliwia realizację szerokiego zakresu operacji obróbczych z zachowaniem najwyższych standardów jakości. Dzięki innowacyjnym rozwiązaniom, takim jak łożyska kulkowe i teleskopowe osłony prowadnic, maszyna osiąga powtarzalność pozycjonowania na poziomie 0,006 mm, co plasuje ją wśród liderów w swojej klasie. Oto kluczowe korzyści płynące z użytkowania tej maszyny:

• Wyjątkowa precyzja obróbki: Powtarzalność pozycjonowania osi X/Z na poziomie 0,006 mm zapewnia doskonałą jakość detali, przewyższając standardowe tokarki CNC o dokładności 0,01 mm.
• Wysoka wydajność: Szeregowy imak narzędziowy skraca czas obróbki nawet o 25%, eliminując konieczność odjazdów na bezpieczną pozycję, co zwiększa efektywność produkcji.
• Wszechstronność zastosowań: Maksymalna średnica toczenia nad łożem Ø350 mm i maksymalna długość obrabianego przedmiotu 300 mm umożliwiają obróbkę różnorodnych detali, od małych komponentów po średniej wielkości elementy.
• Płynne ruchy narzędzi: Napędy servo Siemens gwarantują precyzyjne i dynamiczne przemieszczenia, minimalizując błędy i poprawiając jakość wykończenia powierzchni.
• Intuicyjna obsługa: Sterowanie Siemens Sinumerik 808D w języku polskim oferuje prosty interfejs graficzny, szybkie programowanie i kompatybilność z systemami CAD/CAM, ułatwiając integrację z nowoczesnymi procesami produkcyjnymi.
• Trwała konstrukcja: Skośne łoże o kącie 45° oraz prowadnice liniowe HIWIN zapewniają wysoką sztywność, minimalizując drgania i gwarantując stabilność podczas intensywnej obróbki.
• Ekonomiczność eksploatacji: System automatycznego smarowania, układ chłodzenia i teleskopowe osłony prowadnic redukują koszty konserwacji, wydłużając żywotność kluczowych komponentów.
• Bezpieczeństwo i komfort pracy: Oświetlenie halogenowe 24V poprawia widoczność obszaru roboczego, a pełna obudowa spełniająca normy CE zapewnia bezpieczeństwo operatorów.
• Elastyczność konfiguracji: Opcje takie jak sterowania Siemens Sinumerik 828D, Fanuc lub GSK, a także akcesoria typu podajnik pręta czy transporter wiórów, pozwalają na dostosowanie maszyny do specyficznych potrzeb produkcyjnych.
• Optymalizacja procesów: Hydrauliczny uchwyt tokarski 3-szczękowy oraz komplet szczęk miękkich zwiększają elastyczność mocowania, przyspieszając przygotowanie do obróbki.

Budowa i technologia tokarki przemysłowej

Tokarka CNC do metalu CK7135A została zaprojektowana z myślą o niezawodności i precyzji w wymagających warunkach przemysłowych. Wykorzystanie wysokiej jakości komponentów, takich jak napędy Siemens i prowadnice HIWIN, zapewnia stabilność pracy i długą żywotność maszyny.

Konstrukcja skośnego łoża

Skośne łoże o kącie 45° oraz prowadnice liniowe HIWIN zapewniają wyjątkową sztywność konstrukcji, minimalizując drgania podczas obróbki. Teleskopowe osłony prowadnic chronią przed zanieczyszczeniami, zwiększając trwałość i niezawodność.

Wrzeciono i napęd

Wrzeciono o przelocie 56 mm i silniku o mocy 5,5 kW umożliwia efektywną obróbkę detali o zróżnicowanych kształtach i materiałach, z prędkością obrotową w zakresie 100-3000 obr./min, zapewniając wysoką jakość wykończenia.

Szeregowy imak narzędziowy

Szeregowy imak narzędziowy w konfiguracji 12+4 eliminuje konieczność odjazdów na bezpieczną pozycję, skracając czas cyklu obróbki i zwiększając wydajność.

System sterowania

Tokarka jest wyposażona w sterowanie Siemens Sinumerik 808D w języku polskim, które oferuje intuicyjny interfejs, szybkie programowanie i kompatybilność z oprogramowaniem CAD/CAM, ułatwiając integrację z nowoczesnymi procesami produkcyjnymi.

Układ chłodzenia i smarowania

Zintegrowany system chłodzenia utrzymuje optymalną temperaturę narzędzi i materiałów, a automatyczne smarowanie przekładni i prowadnic minimalizuje zużycie komponentów, redukując koszty eksploatacji.

Precyzja i wydajność pracy

Tokarka przemysłowa CK7135A gwarantuje wyjątkową precyzję dzięki powtarzalności pozycjonowania na poziomie 0,006 mm. Zaawansowane napędy servo Siemens, hydrauliczny uchwyt tokarski 3-szczękowy oraz szeregowy imak narzędziowy zapewniają stabilność i powtarzalność obróbki. Wysoka prędkość wrzeciona (100-3000 obr./min) oraz imak narzędziowy w konfiguracji 12+4 pozwalają na realizację złożonych operacji, takich jak toczenie gwintów, rowkowanie czy wiercenie, z zachowaniem najwyższej jakości wykończenia.

Zastosowanie tokarki CNC do metalu

Tokarki CNC do metalu, takie jak model CK7135A, znajdują szerokie zastosowanie w różnych gałęziach przemysłu, w tym:

• Przemysł motoryzacyjny: Produkcja precyzyjnych komponentów, takich jak wały, tuleje i elementy układów napędowych.
• Przemysł maszynowy: Wytwarzanie części do maszyn, narzędzi i form wtryskowych wymagających wysokiej precyzji.
• Przemysł elektroniczny: Obróbka detali z lekkich stopów i metali stosowanych w komponentach elektronicznych.
• Produkcja seryjna i prototypowa: Dedykowana do małych i średnich serii produkcyjnych oraz jednostkowych projektów prototypowych, szczególnie przy obróbce detali o średnich wymiarach.

Maszyna jest idealnym wyborem dla warsztatów i zakładów produkcyjnych wymagających kompaktowego, ale wydajnego sprzętu do precyzyjnej obróbki metalu.

Wyposażenie standardowe

• Sterowanie SINUMERIK 808D w języku polskim
• Napędy servo Siemens
• Hydrauliczny uchwyt tokarski 3-szczękowy
• Szeregowy imak narzędziowy
• Komplet szczęk miękkich
• Prowadnice liniowe HIWIN
• Teleskopowe osłony prowadnic
• Układ chłodzenia
• System automatycznego smarowania przekładni i prowadnic
• Oświetlenie halogenowe 24V
• Instrukcja obsługi w języku polskim
• Deklaracja WE

Wyposażenie opcjonalne

• Sterowania Sinumerik 828D, Fanuc, GSK
• Sonda narzędziowa
• Transporter wiórów
• Dodatkowe szczęki miękkie
• Szczęki twarde
• Uchwyty tulejkowe
• Chwytak obrobionych części
• Podajnik pręta
• Oprawki narzędziowe
• Oprogramowanie CAD/CAM

Parametry techniczne

Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF

TOKARKI CNC CORMAK 350x350 są wyposażone w profesjonalne systemy sterowania od renomowanych producentów Siemens, Fanuc i GSK. Zapewniają one precyzję, niezawodność i elastyczność w dostosowaniu do różnych wymagań produkcyjnych, od prostych operacji po złożone procesy obróbcze.

Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań

Siemens Sinumerik 808D to ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej, idealne dla małych i średnich zakładów. Jego kluczowe cechy to:

• Intuicyjna obsługa: Graficzny interfejs i funkcja Teach-In ułatwiają programowanie, skracając czas nauki operatorów do minimum.
• Wysoka niezawodność: Wytrzymała konstrukcja odporna na zapylenie i wilgoć, zapewniająca stabilność w trudnych warunkach warsztatowych.
• Kompatybilność: Dedykowane do maszyn o standardowych wymaganiach, z łatwą integracją napędów servo SIEMENS.
• Optymalizacja kosztów: Niskie zużycie energii i minimalne wymagania serwisowe, idealne dla początkujących użytkowników CNC.

Sterowania CNC – Siemens i Fanuc

TOKARKA CNC CORMAK 350x350 oferuje zaawansowane systemy sterowania CNC, takie jak SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced

Dlaczego warto wybrać CORMAK?

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK jest liderem w branży, oferującym niezawodne tokarki CNC do metalu. Nasze maszyny są wybierane przez profesjonalistów dzięki:

• 16-letniemu doświadczeniu w serwisowaniu sterowań CNC Siemens.
• Dużej dostępności maszyn – na ponad 15 000 m² powierzchni magazynowej znajduje się około 12 000 urządzeń.
• Profesjonalnemu serwisowi – oferujemy zarówno serwis gwarancyjny, jak i pogwarancyjny.
• Europejskim atestom bezpieczeństwa – wszystkie maszyny spełniają rygorystyczne normy bezpieczeństwa pracy.

Zainwestuj w tokarkę CNC CK7135A ze skośnym łożem i zwiększ efektywność swojego zakładu produkcyjnego. Skontaktuj się z nami już dziś, aby uzyskać szczegółowe informacje i indywidualną ofertę. Nasi specjaliści pomogą Ci dobrać najlepsze rozwiązania dla Twojej firmy!
