Tokarka CNC CK7150 x750 Hydrauliczny uchwyt 12 narzędz SIEMENS SINUMERIK 808D

Tokarka CNC na skośnym łożu CK7150x750 – Cormak

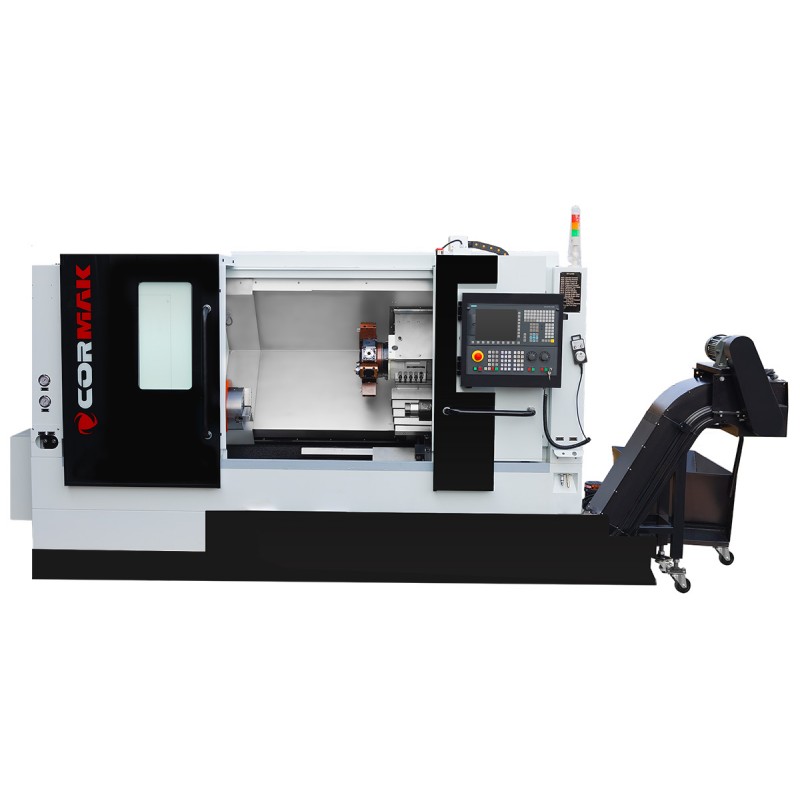

Tokarka CNC na skośnym łożu CK7150x750

Tokarka CNC na skośnym łożu CK7150x750 to zaawansowana maszyna przemysłowa zaprojektowana do precyzyjnej obróbki metalu. Wyposażona w nowoczesne sterowanie Siemens Sinumerik 808D i solidną konstrukcję, oferuje niezawodność i wysoką wydajność w wymagających procesach produkcyjnych.

Główne atuty tokarki CNC CK7150x750

Tokarka numeryczna CK7150x750 to rozwiązanie stworzone z myślą o nowoczesnych zakładach produkcyjnych, które wymagają precyzji, trwałości i elastyczności w obróbce skrawaniem. Dzięki zaawansowanym technologiom i solidnej konstrukcji, maszyna ta zapewnia znaczące korzyści operacyjne, minimalizując czas przestojów i maksymalizując jakość gotowych detali. Poniżej przedstawiamy szczegółowe zalety, które wyróżniają tę tokarkę na rynku:

• Wyjątkowa precyzja – dokładność pozycjonowania osi X/Z na poziomie 0,001 mm, wspierana przez skośne łoże i zaawansowane sterowanie CNC, gwarantuje najwyższą jakość obróbki.
• Wysoka wydajność – maksymalne posuwy osi X/Z (500/210 mm) oraz prędkość wrzeciona do 3000 obr./min umożliwiają szybką i efektywną obróbkę detali.
• Robustna konstrukcja – waga 4600 kg i skośne łoże minimalizują wibracje, zapewniając stabilność przy obróbce detali o długości do 750 mm.
• Intuicyjne sterowanie – system Siemens Sinumerik 808D z graficznym interfejsem upraszcza programowanie i obsługę, przyspieszając wdrożenie maszyny.
• Uniwersalność zastosowań – możliwość obróbki różnych materiałów, takich jak stal, aluminium czy stopy metali, w zarówno jednostkowej, jak i seryjnej produkcji.
• Ekonomiczna eksploatacja – automatyczny system smarowania i wydajny układ chłodzenia zmniejszają koszty utrzymania i wydłużają żywotność komponentów.
• Elastyczność konfiguracji – opcje takie jak napędzane narzędzia czy sterowanie Siemens Sinumerik 828D pozwalają na dostosowanie maszyny do specyficznych potrzeb.
• Zgodność z normami – deklaracja zgodności CE potwierdza spełnienie europejskich standardów bezpieczeństwa pracy.

Budowa i technologia tokarki CNC

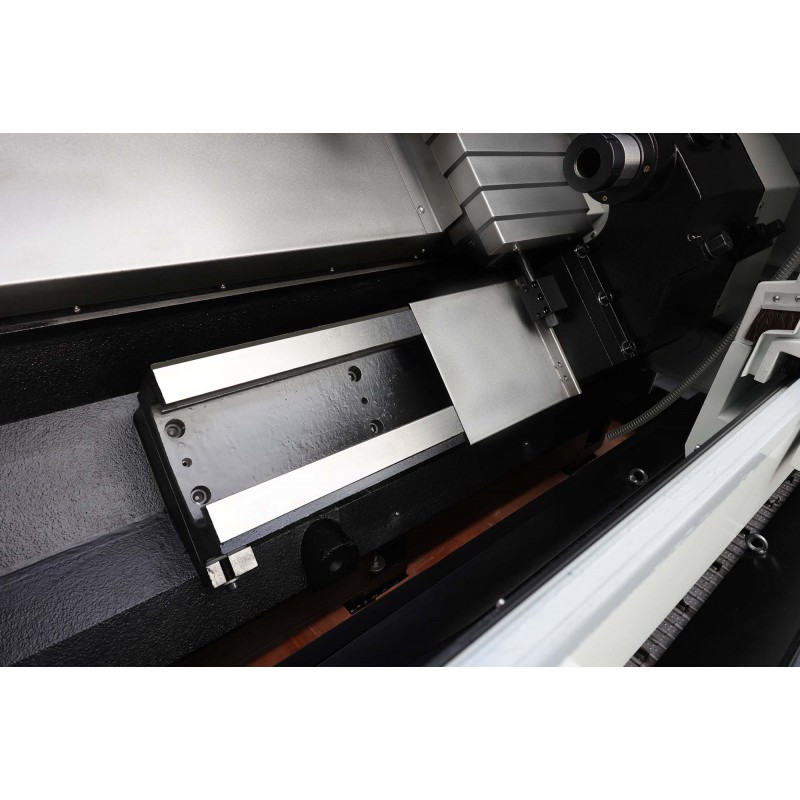

Skośne łoże dla maksymalnej stabilności

Tokarka przemysłowa CK7150x750 została zaprojektowana z wykorzystaniem skośnego łoża, które zapewnia doskonałą sztywność i efektywne odprowadzanie wiórów. Taka konstrukcja minimalizuje odkształcenia termiczne i mechaniczne, co przekłada się na precyzję obróbki i wydłużoną żywotność maszyny.

Wrzeciono i układ napędowy

Wrzeciono o przelocie 52 mm (z opcją 66 mm lub 86 mm) i uchwycie 210 mm jest napędzane przez silnik o mocy 11 kW. Prędkość wrzeciona do 3000 obr./min umożliwia dostosowanie parametrów do obróbki różnych materiałów, od lekkich stopów po twarde stale.

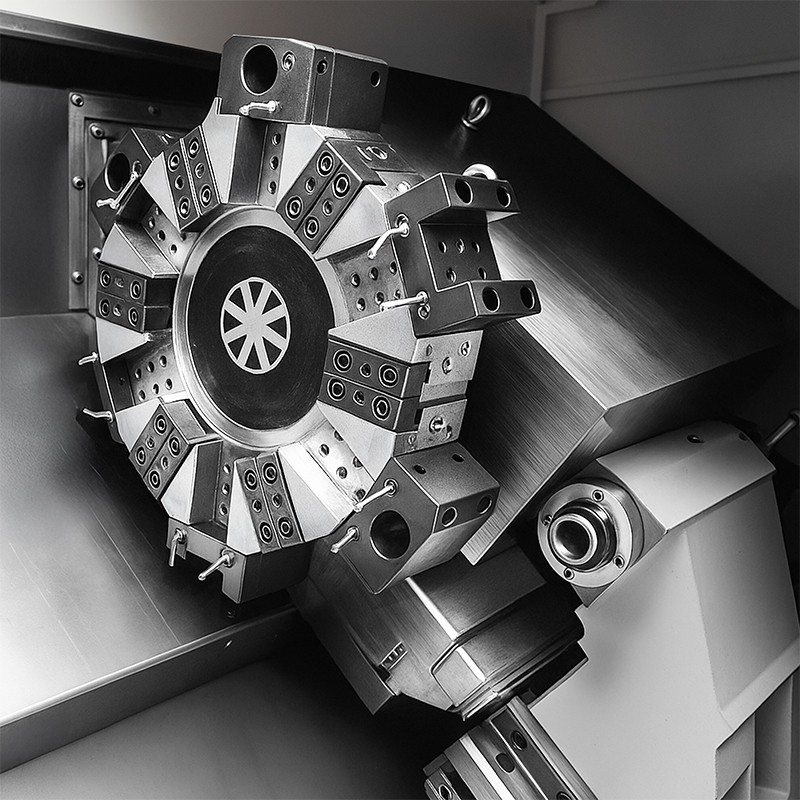

Głowica rewolwerowa i narzędzia

12-pozycyjna głowica rewolwerowa pozwala na szybką zmianę narzędzi o wymiarach 25x25 mm, z opcją napędzanych narzędzi, co zwiększa elastyczność produkcji. System automatycznego smarowania prowadnic i przekładni zapewnia płynną pracę i minimalizuje zużycie mechaniczne.

Układ chłodzenia i konik hydrauliczny

Wydajny układ chłodzenia zapobiega przegrzewaniu detalu i narzędzia, co jest kluczowe w długotrwałej obróbce seryjnej. Hydrauliczny konik z tuleją o średnicy 88 mm, przesuwem 85 mm i stożkiem MK5 zapewnia stabilne mocowanie detali o długości do 750 mm.

Precyzja i wydajność pracy

Tokarka CNC do metalu CK7150x750 łączy zaawansowaną technologię z solidną konstrukcją, zapewniając wyjątkową precyzję i wydajność. Skośne łoże redukuje wibracje, umożliwiając uzyskanie gładkich powierzchni i dokładnych wymiarów detali. Maksymalna średnica toczenia nad łożem wynosi 500 mm, a nad suportem 290 mm, co pozwala na obróbkę szerokiej gamy elementów. Wysoka dokładność pozycjonowania (0,001 mm) i szybkie posuwy zapewniają efektywność w zarówno jednostkowej, jak i seryjnej produkcji.

Zastosowanie tokarki CNC

Tokarka numeryczna CK7150x750 jest idealnym rozwiązaniem dla zakładów produkcyjnych wymagających niezawodnych maszyn do obróbki skrawaniem. Znajduje zastosowanie w:

• Przemysł motoryzacyjny – produkcja precyzyjnych komponentów, takich jak wały, tuleje czy elementy układów napędowych.
• Przemysł maszynowy – obróbka części maszyn, w tym kół zębatych, wałów napędowych i korpusów.
• Małe i średnie warsztaty – intuicyjna obsługa i uniwersalność sprawiają, że maszyna jest odpowiednia dla mniejszych przedsiębiorstw.
• Produkcja seryjna i jednostkowa – elastyczność maszyny umożliwia realizację zarówno dużych partii, jak i pojedynczych detali o wysokich wymaganiach.

Parametry techniczne

Wyposażenie standardowe

• Sterowanie Siemens Sinumerik 808D – intuicyjne i niezawodne sterowanie CNC w języku polskim.
• Hydrauliczny uchwyt tokarski 3-szczękowy – zapewnia stabilne mocowanie detali.
• Głowica rewolwerowa 12-pozycyjna – umożliwia szybką zmianę narzędzi.
• Komplet szczęk miękkich – dla precyzyjnego chwytu detali.
• Konik hydrauliczny – gwarantuje stabilność przy obróbce dłuższych elementów.
• Układ chłodzenia – minimalizuje przegrzewanie detalu i narzędzia.
• System automatycznego smarowania – wydłuża żywotność prowadnic i przekładni.
• Oświetlenie halogenowe 24V – poprawia widoczność w obszarze roboczym.
• Napędy servo Siemens – zapewniają precyzyjne sterowanie ruchem osi.
• Instrukcja obsługi w języku polskim – ułatwia wdrożenie i obsługę maszyny.
• Deklaracja zgodności CE – potwierdza zgodność z normami europejskimi.

Wyposażenie opcjonalne

• Sterowanie Siemens Sinumerik 828D – zaawansowane sterowanie dla bardziej skomplikowanych operacji.
• Automatyczny odbiór detalu – wspiera automatyzację procesów produkcyjnych.
• Napędzane narzędzia – umożliwiają frezowanie i wiercenie na tokarce.
• Odbiornik wiórów (taśmowy) – ułatwia utrzymanie porządku w miejscu pracy.

Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF

Tokarka CNC CK7150 x750 są wyposażone w profesjonalne systemy sterowania od renomowanych producentów Siemens, Fanuc i GSK. Zapewniają one precyzję, niezawodność i elastyczność w dostosowaniu do różnych wymagań produkcyjnych, od prostych operacji po złożone procesy obróbcze.

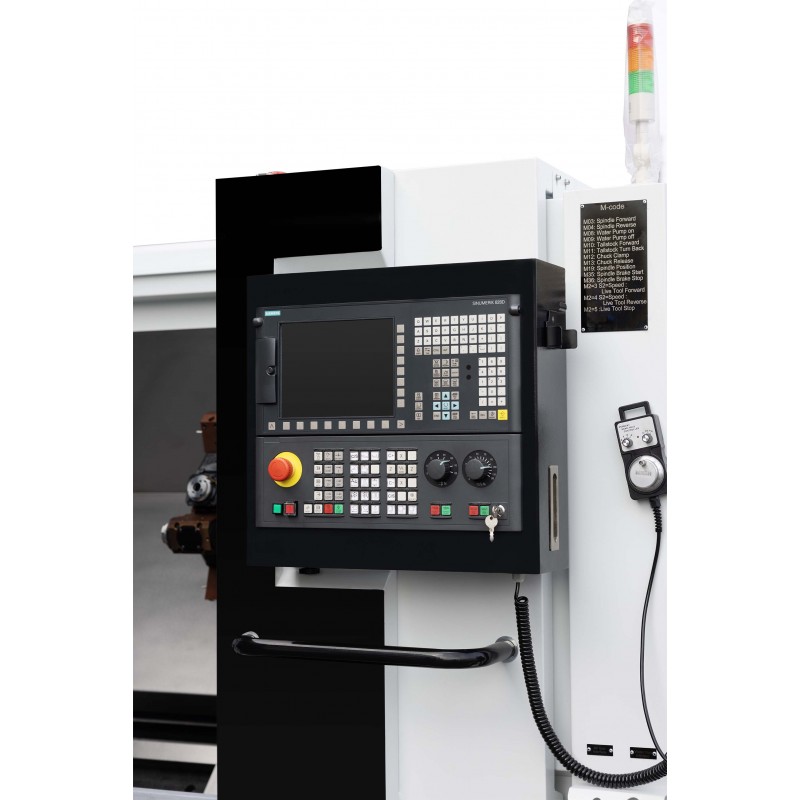

Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań

Siemens Sinumerik 808D to ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej, idealne dla małych i średnich zakładów. Jego kluczowe cechy to:

• Intuicyjna obsługa: Graficzny interfejs i funkcja Teach-In ułatwiają programowanie, skracając czas nauki operatorów do minimum.
• Wysoka niezawodność: Wytrzymała konstrukcja odporna na zapylenie i wilgoć, zapewniająca stabilność w trudnych warunkach warsztatowych.
• Kompatybilność: Dedykowane do maszyn o standardowych wymaganiach, z łatwą integracją napędów servo SIEMENS.
• Optymalizacja kosztów: Niskie zużycie energii i minimalne wymagania serwisowe, idealne dla początkujących użytkowników CNC.

Sterowania CNC – Siemens i Fanuc

Tokarka CNC CK7150 x750 oferuje zaawansowane systemy sterowania CNC, takie jak SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced

Zaufaj doświadczeniu CORMAK

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK jest liderem w branży. Nasze tokarki CNC spełniają najwyższe standardy jakości i bezpieczeństwa, potwierdzone certyfikatami CE. Oferujemy profesjonalny serwis gwarancyjny i pogwarancyjny oraz fachowe doradztwo techniczne.

Zainwestuj w tokarkę CNC na skośnym łożu CK7150x750 i zwiększ efektywność swojej produkcji. Skontaktuj się z naszym zespołem, aby uzyskać szczegółowe informacje i dopasować maszynę do Twoich potrzeb. Zamów teraz!
