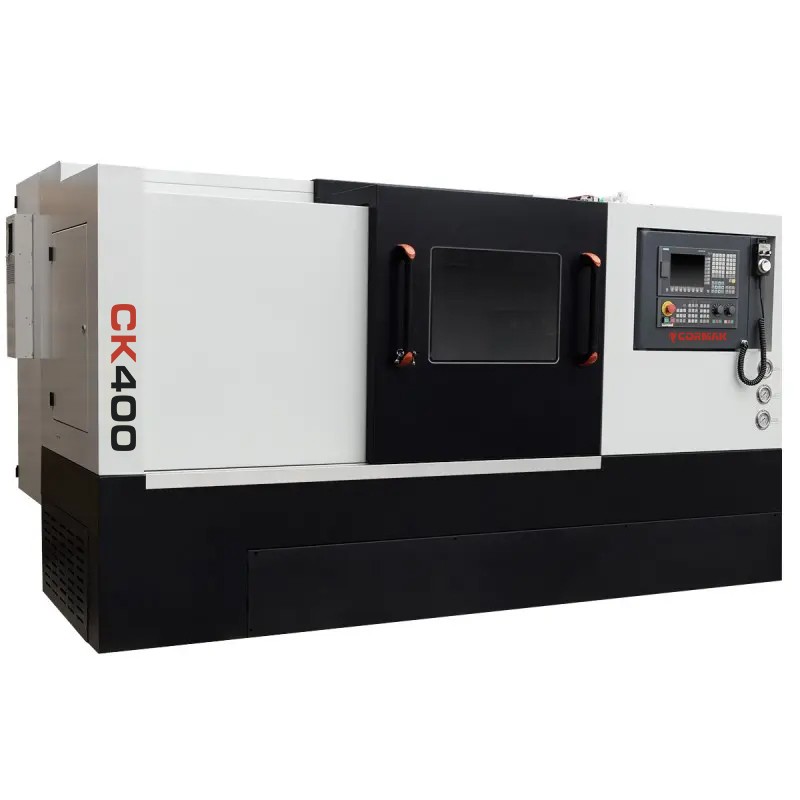

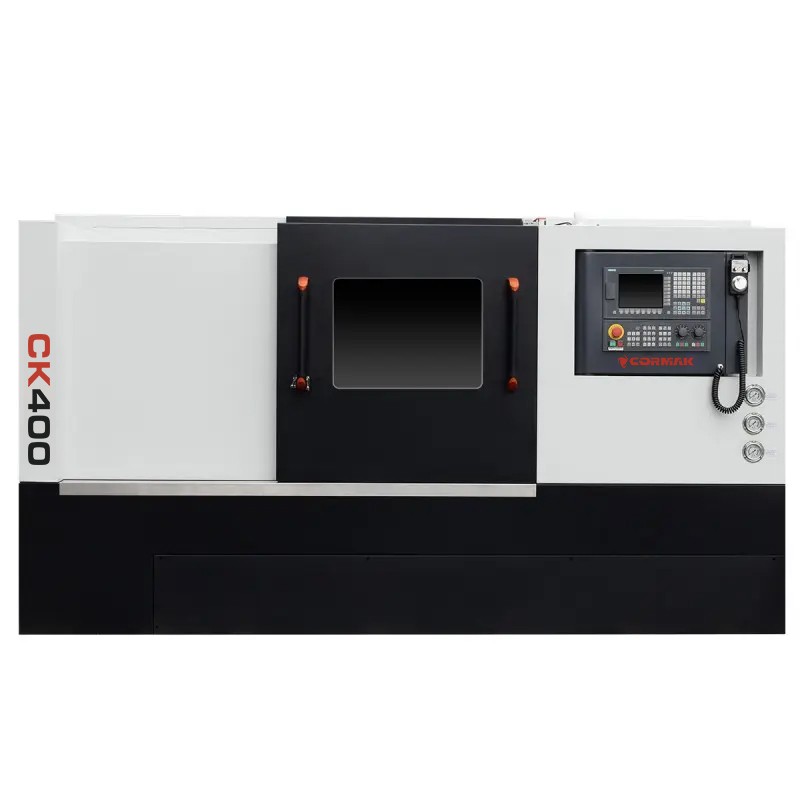

Tokarka CNC na skośnym łożu CK400X1000

Tokarka CNC na skośnym łożu CK400X1000 to profesjonalna maszyna przemysłowa przeznaczona do precyzyjnej obróbki metalu. Dzięki zaawansowanemu sterowaniu Siemens Sinumerik 808D i solidnej konstrukcji, gwarantuje niezawodność i wysoką wydajność w wymagających procesach produkcyjnych.

Główne atuty tokarki CNC CK400X1000

Tokarka numeryczna CK400X1000 została zaprojektowana z myślą o potrzebach nowoczesnych zakładów produkcyjnych, oferując połączenie zaawansowanej technologii, trwałości i elastyczności. Jej kluczowe cechy zapewniają przewagę w obróbce skrawaniem, minimalizując czas produkcji i zwiększając jakość gotowych detali. Poniżej przedstawiamy szczegółowe zalety maszyny:

• Wysoka precyzja obróbki – skośne łoże i nowoczesne sterowanie CNC umożliwiają uzyskanie dokładnych wymiarów i gładkich powierzchni, nawet przy złożonych detalach.
• Zwiększona wydajność – maksymalne posuwy osi Z/X (10000/8000 mm/min) i szeroki zakres prędkości wrzeciona (200-4000 obr./min) zapewniają szybką i efektywną obróbkę.
• Solidna konstrukcja – masywna budowa o wadze 3500 kg minimalizuje wibracje, gwarantując stabilność podczas obróbki dużych detali o długości do 1000 mm.
• Intuicyjna obsługa – system Siemens Sinumerik 808D z graficznym interfejsem upraszcza programowanie i obsługę, przyspieszając wdrożenie maszyny.
• Uniwersalność zastosowań – możliwość obróbki różnych materiałów, takich jak stal, aluminium czy stopy metali, w produkcji jednostkowej i seryjnej.
• Ekonomiczność – automatyczny system smarowania i wydajny układ chłodzenia redukują koszty eksploatacji i wydłużają żywotność komponentów.
• Elastyczność konfiguracji – opcje takie jak sterowanie Siemens Sinumerik 828D czy napędzane narzędzia pozwalają dostosować maszynę do specyficznych wymagań.
• Bezpieczeństwo i zgodność – deklaracja zgodności CE potwierdza spełnienie europejskich norm bezpieczeństwa pracy.

Budowa i technologia tokarki CNC

Skośne łoże dla optymalnej stabilności

Tokarka przemysłowa CK400X1000 wyróżnia się skośnym łożem, które zapewnia doskonałą sztywność i efektywne odprowadzanie wiórów. Taka konstrukcja minimalizuje odkształcenia mechaniczne i termiczne, co przekłada się na długotrwałą precyzję obróbki i wydłużoną żywotność maszyny.

Wrzeciono i układ napędowy

Wrzeciono o przelocie 52 mm (z opcją 62 mm) i uchwycie 210 mm jest napędzane przez silnik o mocy 7,5 kW. Zakres prędkości wrzeciona (200-4000 obr./min) umożliwia dostosowanie parametrów do obróbki różnych materiałów, od lekkich stopów po twarde stale.

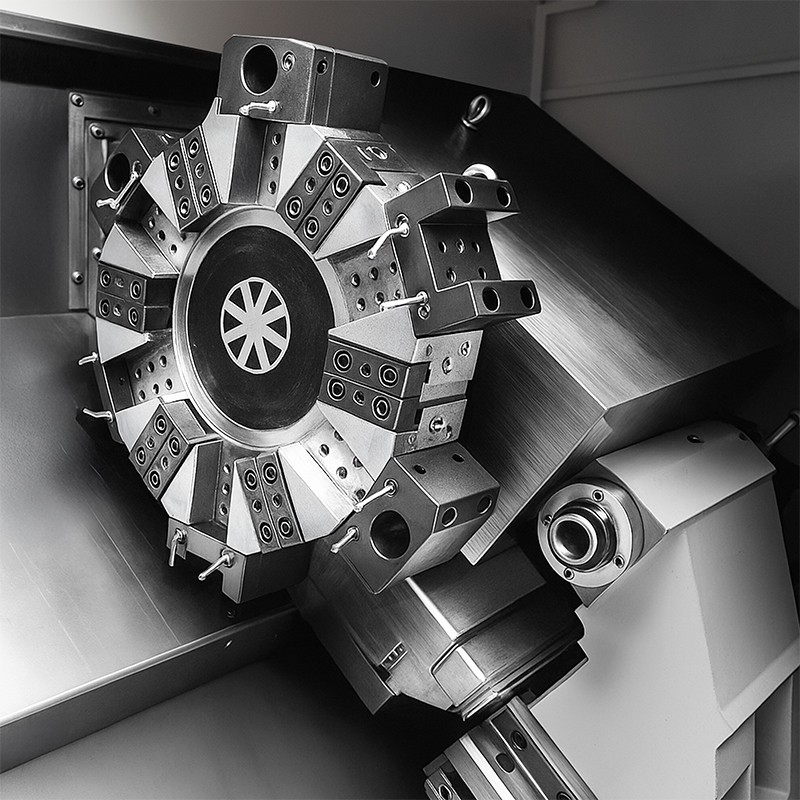

Głowica rewolwerowa i narzędzia

12-pozycyjna głowica rewolwerowa pozwala na szybką zmianę narzędzi o wymiarach 12-25x25 mm, co zwiększa elastyczność produkcji i skraca czas przestojów. System automatycznego smarowania prowadnic i przekładni zapewnia płynną pracę i minimalizuje zużycie mechaniczne.

Układ chłodzenia i konik hydrauliczny

Wydajny układ chłodzenia zapobiega przegrzewaniu detalu i narzędzia, co jest kluczowe w długotrwałej obróbce seryjnej. Hydrauliczny konik z tuleją o średnicy 62 mm, przesuwem 80 mm i stożkiem MK4 zapewnia stabilne mocowanie detali o długości do 1000 mm.

Precyzja i wydajność pracy

Tokarka CNC do metalu CK400X1000 łączy zaawansowaną technologię z solidną konstrukcją, zapewniając wyjątkową precyzję i wydajność. Skośne łoże redukuje wibracje, umożliwiając uzyskanie gładkich powierzchni i dokładnych wymiarów detali. Maksymalna średnica toczenia nad łożem wynosi 400 mm, a nad suportem 210 mm, co pozwala na obróbkę szerokiej gamy elementów. Szybkie posuwy i elastyczne sterowanie zapewniają efektywność w zarówno w produkcji jednostkowej, jak i seryjnej.

Zastosowanie tokarki CNC

Tokarka numeryczna CK400X1000 jest idealnym rozwiązaniem dla zakładów produkcyjnych wymagających niezawodnych maszyn do obróbki skrawaniem. Znajduje zastosowanie w:

• Przemysł motoryzacyjny – produkcja precyzyjnych komponentów, takich jak wały, tuleje czy elementy układów napędowych.
• Przemysł maszynowy – obróbka części maszyn, w tym kół zębatych, wałów napędowych i korpusów.
• Małe i średnie warsztaty – uniwersalność i intuicyjna obsługa sprawiają, że maszyna jest odpowiednia dla mniejszych przedsiębiorstw.
• Produkcja seryjna i jednostkowa – elastyczność maszyny umożliwia realizację zarówno dużych partii, jak i pojedynczych detali o wysokich wymaganiach.

Parametry techniczne

Wyposażenie standardowe

• Sterowanie Siemens Sinumerik 808D – intuicyjne i niezawodne sterowanie CNC.
• Hydrauliczny uchwyt tokarski 3-szczękowy – zapewnia stabilne mocowanie detali.
• Głowica rewolwerowa 12-pozycyjna – umożliwia szybką zmianę narzędzi.
• Komplet szczęk miękkich – dla precyzyjnego chwytu detali.
• Konik hydrauliczny – gwarantuje stabilność przy obróbce dłuższych elementów.
• Układ chłodzenia – minimalizuje przegrzewanie detalu i narzędzia.
• System automatycznego smarowania – wydłuża żywotność prowadnic i przekładni.
• Oświetlenie halogenowe 24V – poprawia widoczność w obszarze roboczym.
• Instrukcja w języku polskim – ułatwia wdrożenie i obsługę maszyny.
• Deklaracja zgodności CE – potwierdza zgodność z normami europejskimi.

Wyposażenie opcjonalne

• Sterowanie Siemens Sinumerik 828D – zaawansowane sterowanie dla bardziej skomplikowanych operacji.
• Odbiornik wiórów (taśmowy) – ułatwia utrzymanie porządku w miejscu pracy.
• Odbiór detalu – wspiera automatyzację procesów produkcyjnych.
• Napędzane narzędzia – umożliwiają frezowanie i wiercenie na tokarce.

Sterowania CNC – Siemens i Fanuc

Tokarki CNC do metalu z serii CK400X1000 są wyposażone w renomowane systemy sterowania Siemens Sinumerik 808D, Siemens Sinumerik 828D (opcjonalnie) lub Fanuc Oi-TF. Każdy z tych systemów zapewnia precyzję, niezawodność i łatwość obsługi, dostosowaną do różnych potrzeb produkcyjnych.

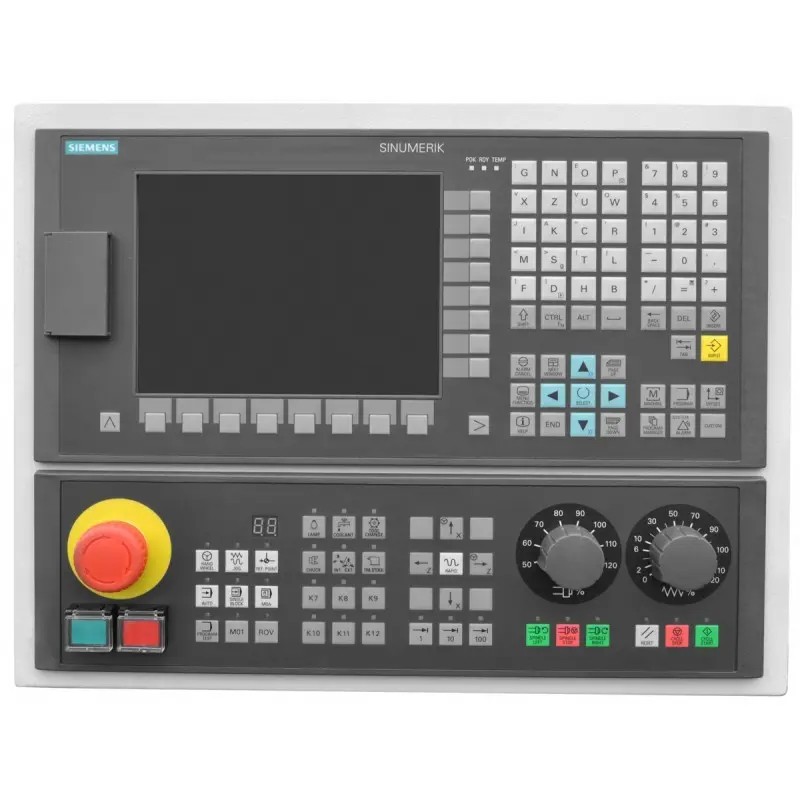

Siemens Sinumerik 808D

Siemens Sinumerik 808D to ekonomiczne sterowanie dla mniejszych warsztatów, oferujące intuicyjny interfejs, wysoką niezawodność i kompatybilność z podstawowymi operacjami tokarskimi.

Siemens Sinumerik 828D

Siemens Sinumerik 828D zapewnia wysoką moc obliczeniową i zaawansowane funkcje, takie jak cykle obróbcze i kompatybilność z systemami CAD/CAM, idealne dla bardziej wymagających aplikacji.

Fanuc Oi-TF

Fanuc Oi-TF oferuje stabilność i precyzję w produkcji seryjnej, z intuicyjnym interfejsem i zaawansowanymi funkcjami tokarskimi, zapewniając wysoką jakość obróbki.

Zaufaj doświadczeniu CORMAK

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK jest liderem w branży. Nasze tokarki CNC spełniają najwyższe standardy jakości i bezpieczeństwa, potwierdzone certyfikatami CE. Oferujemy profesjonalny serwis gwarancyjny i pogwarancyjny oraz fachowe doradztwo techniczne.

Skontaktuj się z nami!

Zainwestuj w tokarkę CNC na skośnym łożu CK400X1000 i zwiększ efektywność swojej produkcji. Skontaktuj się z naszym zespołem, aby uzyskać szczegółowe informacje i dopasować maszynę do Twoich potrzeb.
Zamów teraz!
