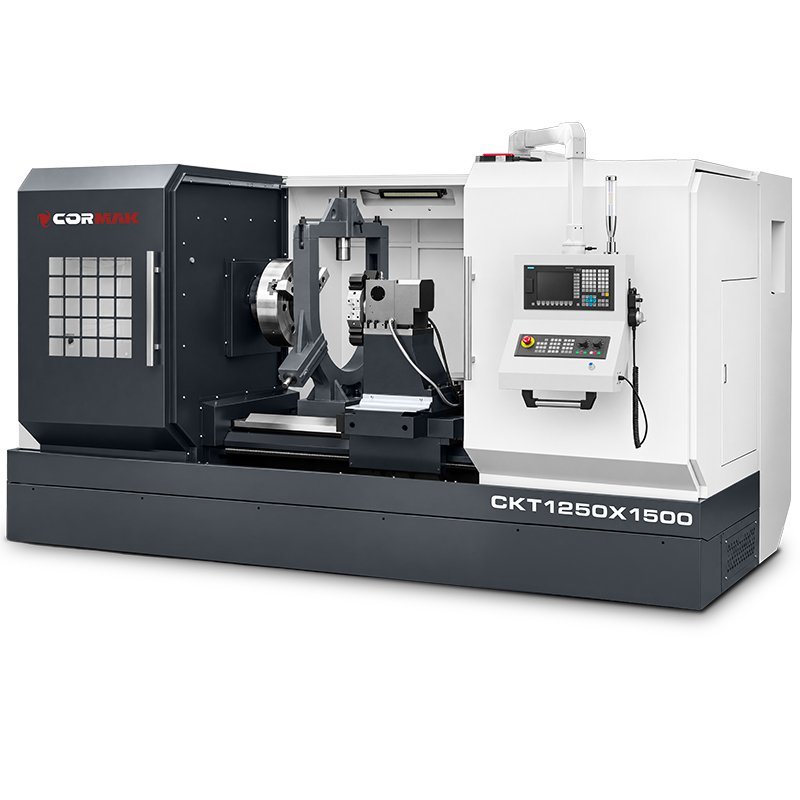

Tokarka CNC CORMAK CKT1250X1500 SIEMENS SINUMERIK

Tokarka CNC CKT1250X1500 – precyzyjna obróbka dużych detali metalowych

Tokarka CNC CORMAK CKT1250X1500 to przemysłowa maszyna do toczenia wałów, tulei, kołnierzy oraz innych elementów metalowych o dużych średnicach. Maksymalna średnica toczenia nad łożem wynosi 1250 mm, a długość obróbki sięga 1500 mm. Sterowanie SIEMENS SINUMERIK 808D oraz napędy serwo SIEMENS umożliwiają realizację powtarzalnych procesów obróbczych w produkcji jednostkowej i seryjnej.

Główne atuty tokarki CNC CKT1250X1500

• Duża przestrzeń robocza: średnica toczenia 1250 mm nad łożem i 830 mm nad suportem.
• Wrzeciono o przelocie 130 mm: umożliwia obróbkę odpowiednio dobranych materiałów prętowych.
• Silnik główny 11 kW: zapewnia napęd do przemysłowych operacji tokarskich.
• Głowica rewolwerowa 6-pozycyjna: ogranicza konieczność ręcznej wymiany narzędzi.
• Hydrauliczny uchwyt 3-szczękowy Ø530 mm: usprawnia mocowanie i zwalnianie detali.
• Dwie podtrzymki stałe: zapewniają dodatkowe podparcie obrabianych elementów.
• Szybkie przesuwy X/Z 4/6 m/min: ograniczają czas ruchów pomocniczych.

Budowa i technologia tokarki przemysłowej CNC

Tokarka numeryczna CKT1250X1500 o masie 6470 kg jest przeznaczona do obróbki elementów o znacznych gabarytach. Wrzeciono z końcówką A2-11 pracuje w czterech zakresach prędkości od 30 do 830 obr./min. Dobór zakresu pozwala dostosować parametry skrawania do średnicy detalu, materiału i rodzaju operacji.

Hydrauliczny konik z tuleją o średnicy 155 mm i przesuwie 230 mm służy do podpierania długich przedmiotów. Automatyczne smarowanie przekładni i prowadnic wspomaga utrzymanie właściwych warunków pracy mechanizmów maszyny.

Precyzja i wydajność pracy

Sterowanie SINUMERIK 808D w języku polskim umożliwia programowanie operacji toczenia wzdłużnego, poprzecznego, planowania, rowkowania i gwintowania przy zastosowaniu odpowiednich narzędzi. Przesuw osi X wynosi 630 mm, a osi Z 1500 mm. Napędy serwo SIEMENS wspomagają kontrolowane pozycjonowanie narzędzia i powtarzalność realizowanych cykli.

Zastosowanie tokarki CNC do metalu

CORMAK CKT1250X1500 znajduje zastosowanie w zakładach obróbki skrawaniem, produkcji maszyn, energetyce oraz przedsiębiorstwach wykonujących remonty i regenerację części mechanicznych. Maszyna umożliwia toczenie dużych wałów, tulei, pierścieni i korpusów obrotowych w granicach przestrzeni roboczej oraz dopuszczalnych warunków mocowania.

Dane techniczne tokarki CNC CKT1250X1500

Wyposażenie standardowe

• Sterowanie SINUMERIK 808D w języku polskim
• Napędy servo firmy SIEMENS
• Hydrauliczny uchwyt tokarski 3-szczękowy FI 530
• Głowica rewolwerowa 6-pozycyjna opcja 8
• Podtrzymki stałe - opcja szt. 110-330, 400-635 opcja
• Komplet szczęk miękkich
• Konik hydrauliczny
• System automatycznego smarowania przekładni i prowadnic
• Oświetlenie halogenowe 24V
• Instrukcja w języku polskim
• Deklaracja zgodności CE

Wyposażenie opcjonalne – indywidualna konfiguracja

Możliwość zastosowania wyposażenia dodatkowego wymaga potwierdzenia zgodności z modelem CKT1250X1500. Zakres dostępnych opcji i konfiguracji należy uzgodnić z działem technicznym CORMAK.

Sterowanie CNC Siemens SINUMERIK 808D

SIEMENS SINUMERIK 808D to przemysłowy system sterowania numerycznego przeznaczony do standardowych zastosowań tokarskich. W połączeniu z napędami serwo SIEMENS umożliwia programowanie ruchów osi i realizację cykli obróbczych. Polski język interfejsu ułatwia obsługę, wprowadzanie korekt narzędziowych oraz przygotowanie programów.

Sterowanie i programowanie procesów tokarskich

• Programowanie CNC: definiowanie operacji i parametrów obróbki.
• Sterowanie osiami X i Z: kontrolowane przemieszczanie narzędzia.
• Korekcje narzędziowe: możliwość uwzględniania geometrii i zużycia narzędzi.
• Powtarzalność procesów: wykonywanie kolejnych detali według przygotowanego programu.

Systemy sterowania CNC – Siemens i Fanuc

Poniżej przedstawiono grafikę poglądową systemów sterowania CNC stosowanych w obrabiarkach przemysłowych. Standardową konfiguracją tokarki CORMAK CKT1250X1500 jest SIEMENS SINUMERIK 808D. Dostępność innych układów sterowania dla tego modelu wymaga indywidualnego potwierdzenia.

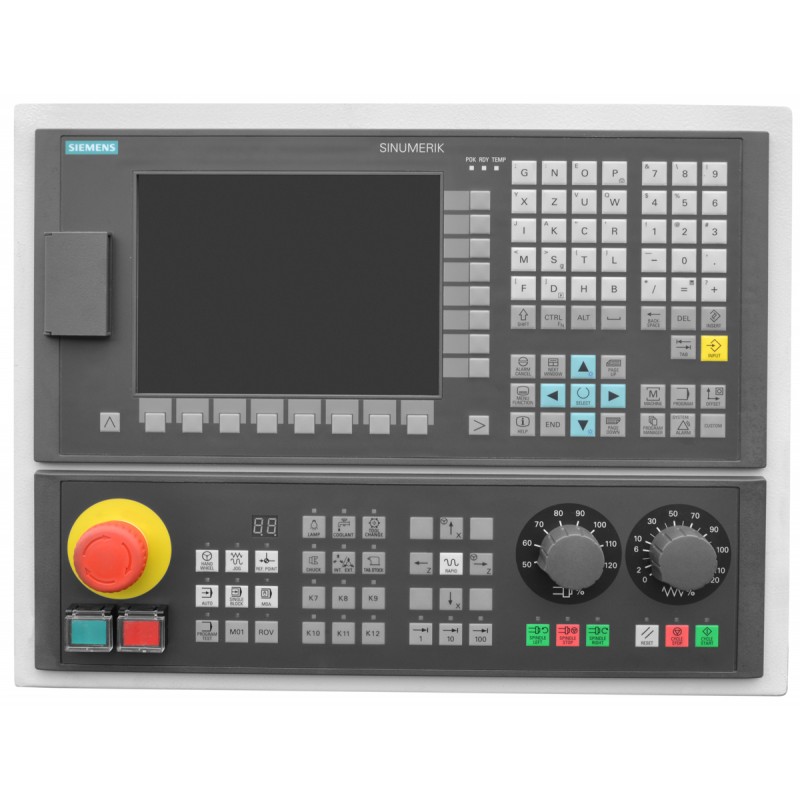

SIEMENS SINUMERIK 808D – standardowe sterowanie tokarki

System dostosowany do programowania operacji tokarskich z wykorzystaniem dwóch osi sterowanych numerycznie. Zapewnia obsługę programów obróbczych, korekcji narzędziowych oraz parametrów technologicznych.

Siemens SINUMERIK 828D – system do bardziej rozbudowanych zastosowań

Sterowanie przeznaczone do obrabiarek wymagających szerszego zakresu funkcji programistycznych i technologicznych. Nie stanowi potwierdzonego wyposażenia standardowego modelu CKT1250X1500.

Fanuc 0i-TF – sterowanie do zastosowań tokarskich

System CNC wykorzystywany w przemysłowych tokarkach numerycznych, wspierający programowanie operacji skrawania. Jego ewentualne zastosowanie w maszynie CKT1250X1500 wymaga uzgodnienia konfiguracji.

Pobierz instrukcję Siemens SINUMERIK 828/840

Pobierz instrukcję SIEMENS SINUMERIK 808 Advanced

Zamów tokarkę CNC CORMAK CKT1250X1500

Skontaktuj się z działem handlowym CORMAK, aby uzyskać ofertę na tokarkę CNC CKT1250X1500, zweryfikować wymagania technologiczne oraz dobrać wyposażenie do planowanych procesów obróbczych.
