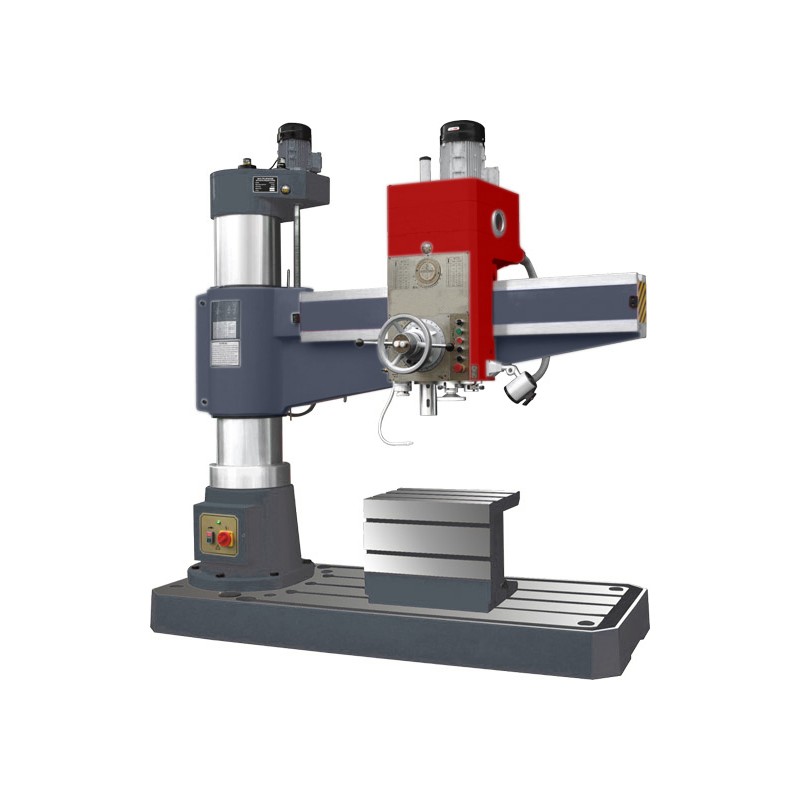

Trapano radiale CORMAK RD2500x80H

Il trapano radiale CORMAK RD2500x80H è una macchina industriale avanzata destinata alla foratura precisa di materiali metallici, come acciaio e ghisa. La macchina si distingue per una massiccia struttura a colonna e un ampio campo di regolazione del braccio radiale, che garantiscono elevata stabilità e flessibilità nella lavorazione di pezzi di grandi dimensioni. Un vantaggio fondamentale è la capacità di forare fori con diametro massimo di 80mm, rendendola uno strumento affidabile in ambienti produttivi esigenti.

Principali vantaggi del trapano radiale CORMAK RD2500x80H

Il trapano radiale CORMAK RD2500x80H è stato progettato per un utilizzo intensivo nell’industria pesante, offrendo affidabilità, precisione ed elevata efficienza. I suoi parametri tecnici, tra cui l’ampio campo di regolazione e il potente motore, consentono una lavorazione efficiente di grandi elementi senza compromessi sulla qualità. Di seguito sono presentati i principali vantaggi, derivanti direttamente dalla costruzione e dalle specifiche della macchina, che distinguono questo modello da altri trapani radiali:

• Diametro massimo di foratura 80mm: Consente la lavorazione di fori di grandi dimensioni in materiali duri, aumentando la versatilità e riducendo la necessità di utilizzare macchine aggiuntive.
• Distanza regolabile del mandrino dalla colonna 500-2500mm: Garantisce un posizionamento flessibile del mandrino, permettendo di forare grandi strutture senza riposizionare i pezzi, riducendo i tempi di produzione.
• Distanza del mandrino dalla superficie del tavolo 550-2000mm: Consente l’adattamento a pezzi di diverse altezze, mantenendo la precisione di lavorazione e minimizzando gli errori di impostazione.
• Corsa del mandrino 450mm: Permette forature profonde in un solo ciclo, accelerando i processi e riducendo l’usura degli utensili grazie a un avanzamento ottimale.
• Cono mandrino MT6 con 16 velocità (16-1250 giri/min): Offre una regolazione precisa dei giri in base alle caratteristiche del materiale, assicurando condizioni di taglio ottimali e prolungando la durata delle punte.
• Campo di avanzamento del mandrino (16) 0.04-3.20mm/giro: Consente un controllo accurato della velocità di avanzamento, fondamentale per l’elevata qualità della superficie dei fori e la minimizzazione dei difetti.
• Motore mandrino da 7.5kW: Garantisce un’elevata coppia e stabilità di lavoro sotto carico, supportando il funzionamento continuo con basso consumo energetico.
• Tavolo con dimensioni 1000x800mm: Facilita il fissaggio di pezzi di grandi dimensioni, aumentando sicurezza e precisione grazie alla struttura solida e alle cave a T.
• Distanza dalla testa orizzontale 2000mm: Garantisce un ampio raggio di lavorazione, ideale per elementi di grandi dimensioni, riducendo la necessità di spostare la macchina.
• Struttura massiccia con peso di 11,000kg: Minimizza le vibrazioni e garantisce stabilità, traducendosi in precisione micrometrica e maggiore durata dei componenti.
• Dimensioni macchina 3730x1400x4025mm: Le proporzioni ottimali consentono l’integrazione in grandi capannoni, mantenendo ergonomia e accessibilità ai comandi.
• Regolazione dell’altezza del braccio tramite motore: Consente un adattamento rapido e preciso alle lavorazioni, migliorando l’ergonomia dell’operatore.
• Pannello di comando nella parte anteriore della macchina: Garantisce un utilizzo intuitivo, riducendo il tempo di regolazione dei parametri e aumentando l’efficienza.
• Superficie rettificata della colonna: Garantisce uno scorrimento fluido del braccio senza giochi, aumentando la precisione di posizionamento.
• Bloccaggio manuale della testa e del braccio: Aumenta sicurezza e stabilità durante la foratura, prevenendo movimenti incontrollati.

Queste caratteristiche rendono il trapano radiale CORMAK RD2500x80H una soluzione indispensabile per professionisti che richiedono affidabilità ed elevate prestazioni nella lavorazione del metallo.

Costruzione e tecnologia

Il trapano radiale CORMAK RD2500x80H si basa su una solida struttura a colonna, che garantisce rigidità e resistenza ai carichi. Il braccio radiale con regolazione 500-2500mm consente un posizionamento preciso, mentre il sistema di lubrificazione minimizza l’usura.

Componenti principali

• Mandrino: Con cono Morse MT6, corsa di 450mm e 16 velocità (16-1250 giri/min), assicura una rapida sostituzione degli utensili e un taglio preciso.
• Sistema di avanzamento: Con 16 gamme (0.04-3.20mm/giro), comandato meccanicamente, integrato con il raffreddamento per la riduzione del calore.
• Motore mandrino: Da 7.5kW, alimentato a 400V, fornisce una coppia costante.
• Tavolo di lavoro: Con dimensioni 1000x800mm, con cave a T per il fissaggio delle morse.
• Colonna e braccio: Superfici di guida rettificate, che minimizzano i giochi e garantiscono un movimento fluido.
• Impianto di raffreddamento: Sistema integrato che previene il surriscaldamento degli utensili e dei pezzi.

La tecnologia di realizzazione comprende la rettifica e la tempra degli elementi, garantendo affidabilità a lungo termine.

Precisione ed efficienza di lavoro

Il trapano radiale CORMAK RD2500x80H raggiunge un’elevata precisione grazie alla struttura rigida e ai meccanismi di regolazione. La regolazione della distanza del mandrino dal tavolo (550-2000mm) e dalla colonna (500-2500mm) consente la lavorazione di pezzi di grandi dimensioni con tolleranze micrometriche. Il campo di velocità e avanzamenti riduce i tempi di fermo, aumentando l’efficienza.

Rispetto ai modelli più piccoli, offre una maggiore capacità di lavorazione grazie alla potenza di 7.5kW e alla corsa di 450mm, consentendo la foratura fino a 80mm con consumo energetico minimo. Il raffreddamento minimizza le deformazioni, garantendo ripetibilità.

Applicazione

Il trapano radiale CORMAK RD2500x80H è destinato a stabilimenti metalmeccanici, officine meccaniche e aziende di manutenzione. È adatto alla foratura di grandi strutture in acciaio, componenti di macchine, stampi a iniezione ed elementi per l’industria pesante, automobilistica ed edilizia. La sua robustezza lo rende ideale per precisione e utilizzo intensivo.

Dotazione standard

• Tavola cubica
• Mandrino portapunte MT6 con chiave
• Sistema di raffreddamento con pompa e serbatoio
• Set di chiavi di servizio
• Basamento macchina con cave di montaggio
• Manuale d’uso

Dotazione opzionale

• Morsa per macchina in diverse dimensioni
• Set di punte HSS per acciaio e ghisa
• Avanzamento automatico del mandrino
• Lampada LED per l’area di lavoro
• Sistema di lettura digitale della posizione (DRO) per aumentare la precisione

*Il prezzo indicato si riferisce esclusivamente alla macchina, senza dotazione opzionale/aggiuntiva, installazione, trasporto né formazione; si prega di contattare il nostro consulente per maggiori informazioni.

Dati tecnici

Ottimizza i processi di lavorazione con il trapano radiale CORMAK RD2500x80H. Contattaci per ricevere informazioni dettagliate, consulenza professionale o effettuare un ordine: garantiamo una rapida evasione delle consegne.
