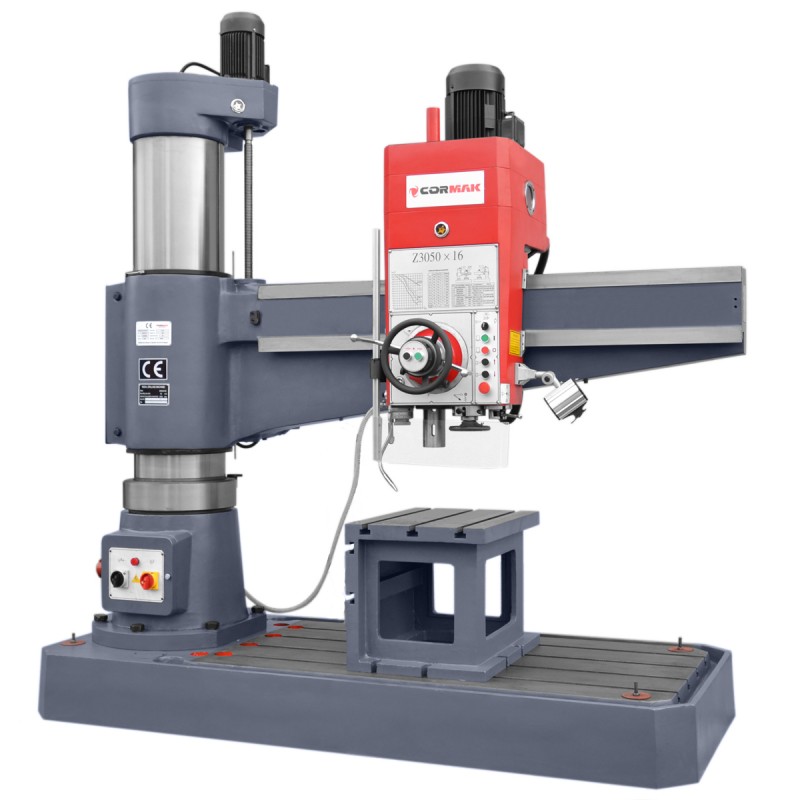

Trapano radiale industriale per metallo CORMAK RD1600x50

Il trapano radiale CORMAK RD1600x50 è una macchina industriale avanzata destinata a foratura, maschiatura e alesatura su materiali metallici come acciaio e ghisa. La macchina si distingue per la struttura massiccia con nervature aggiuntive e ghisa rinforzata, che riduce le vibrazioni e garantisce elevata stabilità. Un vantaggio chiave è l’ampio intervallo di regolazione del braccio radiale, che consente la lavorazione precisa di grandi pezzi senza riposizionamento.

Punti di forza del trapano radiale CORMAK RD1600x50

Il trapano radiale CORMAK RD1600x50 è stato progettato per applicazioni industriali intensive, offrendo affidabilità, precisione e utilizzo ergonomico. La sua struttura avanzata, inclusi i sistemi idraulici di avanzamento e di azionamento del mandrino, garantisce condizioni operative ottimali in diversi ambienti produttivi. Di seguito sono riportati i vantaggi principali, derivanti direttamente dai parametri tecnici e dalla costruzione della macchina, che distinguono questo modello tra gli altri trapani radiali:

• Struttura massiccia con peso 3500 kg, nervature aggiuntive e ghisa rinforzata: riduce le vibrazioni, garantendo stabilità e lavorazione precisa anche con carichi elevati, aumentando la durata degli utensili da taglio.
• Braccio radiale regolabile con raggio 350-1600 mm: consente la foratura su pezzi grandi senza spostamenti, aumentando flessibilità e riducendo i tempi ciclo.
• Mandrino con cono MT5 e 16 velocità (25-2000 giri/min): permette di adattare con precisione i giri a materiali e operazioni diverse, come foratura fino a 50 mm, maschiatura o alesatura.
• Corsa cannotto mandrino 390 mm: consente forature profonde in un’unica impostazione, velocizzando i processi e migliorando la produttività.
• Avanzamento e azionamento idraulici del mandrino con 16 avanzamenti (0.04-3.2 mm/giro): garantiscono un controllo fluido e preciso, riducendo gli errori di lavorazione e aumentando la sicurezza dell’operatore.
• Motore principale da 4.0 kW: assicura coppia elevata e affidabilità nel lavoro continuo, con consumo energetico ottimizzato.
• Motore sollevamento braccio da 1.5 kW: consente una regolazione rapida e semplice dell’altezza del braccio, migliorando ergonomia e riducendo lo sforzo fisico dell’operatore.
• Tavola a cubo e piastra inferiore rettificata: facilitano il serraggio e la lavorazione di grandi elementi, aumentando precisione e versatilità della macchina.
• Colonna massiccia Ø350 mm con superficie rettificata: garantisce uno scorrimento del braccio fluido e senza giochi, migliorando la precisione micrometrica di posizionamento.
• Cambio lubrificato a olio con ingranaggi temprati: riduce l’usura dei componenti, abbassando i costi di manutenzione e assicurando affidabilità a lungo termine.
• Pannello di comando ergonomico sul frontale: consente un utilizzo intuitivo, riducendo i tempi di regolazione dei parametri e aumentando l’efficienza.
• Serraggio meccanico di braccio e testa: aumenta sicurezza e stabilità durante le operazioni, prevenendo movimenti incontrollati.
• Guida del braccio rettificata e temprata: garantisce un movimento orizzontale preciso della testa per 1250 mm, riducendo gli errori di lavorazione.

Grazie a questi vantaggi, il trapano radiale CORMAK RD1600x50 è la scelta di professionisti che cercano una macchina con alta produttività, precisione e costi di esercizio contenuti in condizioni industriali impegnative.

Costruzione e tecnologia

Il trapano radiale CORMAK RD1600x50 si basa su una struttura massiccia a colonna in ghisa rinforzata con nervature, che garantisce rigidità e resistenza alle vibrazioni. La colonna Ø350 mm con superficie rettificata consente uno scorrimento preciso del braccio, mentre i sistemi idraulici di avanzamento e azionamento del mandrino assicurano un funzionamento fluido.

Componenti chiave

• Mandrino: con cono Morse MT5, corsa cannotto 390 mm e 16 velocità (25-2000 giri/min), realizzato in acciaio di alta qualità, consente cambio utensile rapido e adattamento preciso alle lavorazioni.
• Sistema di avanzamento e azionamento: meccanismo idraulico con 16 avanzamenti (0.04-3.2 mm/giro), per un controllo fluido della profondità di foratura, integrato con un sistema di lubrificazione per ridurre l’usura.
• Motore principale: 4.0 kW, alimentazione 400V, fornisce coppia costante per lavoro continuo in ambito industriale.
• Motore sollevamento braccio: 1.5 kW, consente corsa verticale del braccio di 590 mm, con meccanismo idraulico per regolazioni precise.
• Cambio: lubrificato a olio, con ingranaggi temprati e rettificati in acciaio legato, riduce le perdite di potenza e garantisce affidabilità nel tempo.
• Basamento e tavola: piastra inferiore rettificata e tavola a cubo per il serraggio di grandi pezzi, con cave a T per morse e staffaggi.
• Sistema di bloccaggio: blocchi meccanici di braccio e testa, per maggiore sicurezza e stabilità durante la lavorazione.

La tecnologia costruttiva include rettifica e tempra di componenti chiave, assicurando giochi minimi e alta durata della macchina.

Precisione e produttività

Il trapano radiale CORMAK RD1600x50 raggiunge un’elevata precisione grazie alla struttura rigida e ai sistemi idraulici di controllo. La regolazione della distanza mandrino-tavola (320-1220 mm) e della distanza dalla colonna (350-1600 mm) consente la lavorazione di pezzi di varie dimensioni con tolleranze micrometriche. L’ampio range di velocità e avanzamenti riduce i tempi di fermo, aumentando l’efficienza dei cicli produttivi.

Rispetto ai trapani radiali standard, questo modello offre maggiore versatilità grazie a 16 velocità e 16 avanzamenti, consentendo foratura fino a 50 mm con consumo energetico contenuto. Lubrificazione e refrigerazione integrate aiutano a prevenire deformazioni termiche, garantendo ripetibilità nelle serie.

Applicazioni

Il trapano radiale CORMAK RD1600x50 è dedicato a stabilimenti produttivi del settore metalmeccanico, officine meccaniche e aziende di manutenzione. È ideale per foratura, maschiatura e alesatura su grandi strutture in acciaio, componenti meccanici, stampi a iniezione ed elementi per industria pesante, automotive ed edilizia. La struttura robusta lo rende adatto a lavorazioni che richiedono precisione e utilizzo intensivo.

Dotazione standard

• Tavola a cubo per il serraggio dei pezzi
• Mandrino portapunta MT5 con chiave
• Sistema di refrigerazione con pompa e serbatoio
• Set di chiavi di servizio
• Basamento macchina con cave di montaggio

Dotazione opzionale*

• Morsa da macchina in diverse dimensioni
• Set di punte HSS per acciaio e ghisa
• Avanzamento automatico del mandrino
• Lampada LED per la zona di lavoro
• Sistema di lettura digitale della posizione (DRO) per una maggiore precisione

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.

Dati tecnici

Aumenta precisione e produttività dei tuoi processi con il trapano radiale CORMAK RD1600x50. Contattaci per informazioni dettagliate o per effettuare un ordine – offriamo consulenza professionale e consegna rapida.
