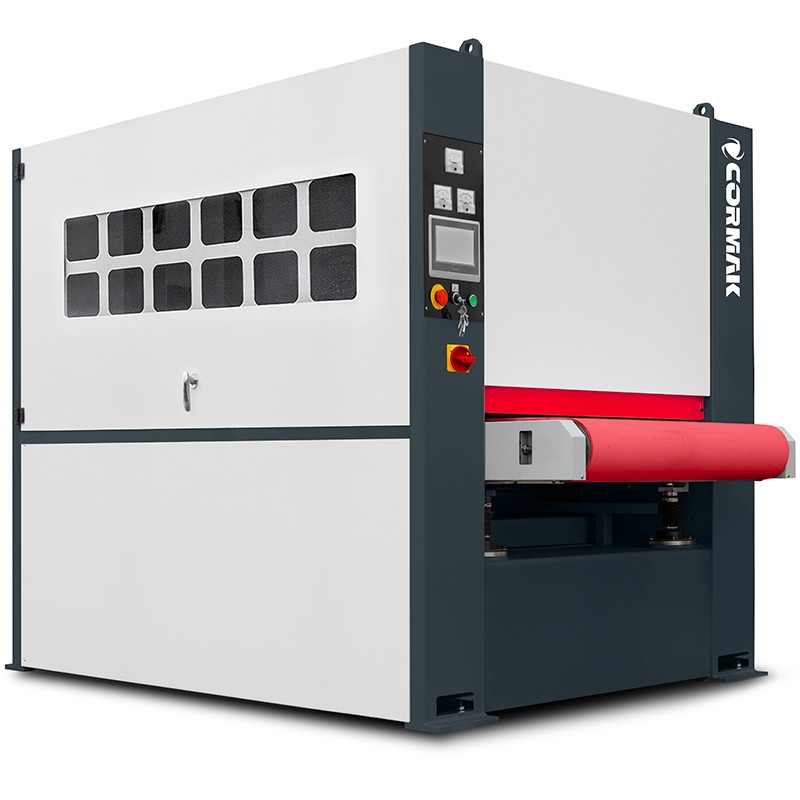

CORMAK SG1000SD – macchina universale per sbavatura e arrotondamento bordi
La macchina SG1000SD è una soluzione versatile e innovativa che garantisce risultati eccellenti nella lavorazione di parti punzonate e tagliate al laser. È ideale sia per la rimozione delle bave, sia per l’arrotondamento dei bordi, oltre alla finitura superficiale opzionale su richiesta del cliente.
Lavorazione completa in un solo passaggio
SG1000R è flessibile quanto il laser stesso. In un unico ciclo di lavoro:
- Nastro abrasivo rimuove le bave residue dopo il taglio.
- Rotore unico garantisce un arrotondamento dei bordi preciso e uniforme, consentendo di ottenere un raggio fino a 2.0 mm.
- Modulo di finitura opzionale assicura una superficie visivamente impeccabile.
Grazie al tavolo a depressione SG1000SD consente la lavorazione sia di grandi elementi con superfici estese, sia di piccoli particolari in lamiera.
Versatilità d’impiego
SG1000SD affronta ogni sfida:
- Lavorazione di elementi perforati con finitura superficiale.
- Arrotondamento preciso dei bordi tagliati al laser con raggio fino a 2.0 mm.
- Lavorazione sia di piccoli particolari sia di grandi elementi tagliati.
Risultati perfetti grazie a una struttura avanzata
La macchina è dotata di tre unità di lavoro principali:
- Gruppo a nastro largo con nastro abrasivo per sbavatura.
- Spazzole rotanti per l’arrotondamento dei bordi.
- Tavolo a depressione
Il cuore della macchina è un rotore innovativo, che agisce in modo uniforme da tutti i lati sui bordi della lamiera, garantendo un arrotondamento estremamente preciso.
Il set include un generatore di depressione e un sistema di filtro-ventilazione ad acqua.
Comandi intuitivi e pieno controllo del processo
Il modulo di controllo avanzato adatta automaticamente le impostazioni ai parametri dei particolari, garantendo l’ottimizzazione del processo e i risultati desiderati. Il sistema monitora l’usura delle spazzole, tenendone conto nelle impostazioni della macchina.
Perché SG1000SD?
- I migliori risultati possibili di arrotondamento.
- Eccellente produttività e precisione.
- Ampio spettro di applicazioni – dai piccoli particolari alle grandi lamiere.
- Lucidatura superficiale opzionale su richiesta del cliente.
SG1000SD è la macchina più universale per sbavatura e arrotondamento bordi nella famiglia CORMAK – indispensabile negli impianti che si aspettano la massima qualità di lavorazione dei particolari. Scegli perfezione e flessibilità!
Dati tecnici
| Larghezza di lavoro max |
1000 mm |
| Spessore di lavoro |
0 - 80 mm |
| Dimensione minima pezzo |
50 x 50 mm |
| Velocità avanzamento tavola |
1-5 m/min. |
| Testa a nastro: |
|
| Diametro rullo |
130 mm |
| Dimensioni nastro abrasivo |
1000 x 2020 mm |
| Motore principale |
30 kW |
| Testa planetaria: |
|
| Dimensioni cilindro abrasivo |
fi 300 x 290 mm, foro 32 mm |
| Motori azionamento cilindri |
2 x 2.2 kW, 30-1300 giri/min |
| Motore rotazione planetaria |
5.5 kW 1-17 giri/min |
| Diametro bocchettone di aspirazione |
200 mm |
| Intervallo temperature di lavoro / umidità |
+5 - +40°C, 5-85% |
| Livello di rumore |
circa 80 dB |
| Alimentazione |
400 V |
| Peso |
2450 kg |
| Dimensioni macchina |
2570 x 1620 x 1980 mm |
