Le tagliatrici laser a fibra sono dispositivi moderni che si distinguono per numerosi vantaggi. Non sono solo un'alternativa eccellente e molto più conveniente alla tecnologia CO2, ma possiedono anche numerosi punti di forza che consentono di sviluppare la produzione (fino al 70%) e di migliorarne la qualità. La tecnologia FIBER consente il taglio di lamiere e altri materiali di diverso spessore, da molto sottili a molto spessi. La lunghezza d'onda del laser FIBER è di 1.064 micrometri. Queste proprietà influiscono sull'intensità, che è 100 volte maggiore rispetto ai dispositivi CO2 di potenza simile.
I MAGGIORI VANTAGGI DEL LASER SONO
- fibra ottica affidabile
- assenza di elementi soggetti a usura
- la sorgente laser a fibra occupa circa 1/3 di spazio in meno
- elevata efficienza energetica - 100000 h di lavoro
- applicazione universale (lamiere speciali, acciaio al carbonio e inox, rame, ottone, alluminio, titanio)
Laser fiber
- aumenta la produttività del lavoro dell'80%
- riduce i costi di assistenza del 70%
- consente un risparmio energetico dell'80%
- minimizza il consumo di gas
- consente un risparmio di spazio in officina del 30%
Portale scorrevole realizzato in alluminio aeronautico stagionato
La struttura del portale scorrevole è realizzata in alluminio aeronautico stagionato, formato con una forza di 4,300 tonnellate, raggiungendo una rigidità straordinaria. L'alluminio aeronautico presenta numerosi vantaggi: elevata rigidità (superiore alla ghisa), peso ridotto, resistenza alla corrosione e all'ossidazione, nonché buona lavorabilità alle macchine utensili.
- Lunga durata utile. Le lenti di collimazione e le lenti di focalizzazione hanno un radiatore raffreddato ad acqua, che abbassa la temperatura della testa di taglio per prolungarne la durata utile.
- Maggiore intervallo di regolazione. Intervallo di regolazione -10 mm ~ + 10 mm, precisione 0.01 mm, adatto a diversi tipi di lamiere 0 ~ 20 mm.
- Regolazione automatica del fuoco (oltre 1500W) - Autofocus – Il software regola automaticamente la lente di focalizzazione durante il taglio di lamiere di diverso spessore. La velocità di regolazione automatica del fuoco è dieci volte superiore a quella della regolazione manuale.
Schermo di progettazione
Lo schermo ha un display verticale con tempo di risposta rapido, contrasto più elevato, visuale più ampia, basso consumo energetico e alta risoluzione. Inoltre, è caratterizzato da un elevato livello di
luminosità e da un coefficiente di riflessione inferiore, oltre che da una maggiore resistenza.
Basamento saldato in profili rettangolari
La struttura del basamento presenta una struttura interna simile a un nido d'ape, realizzata con numerosi tubi rettangolari saldati. All'interno dei tubi sono presenti irrigidimenti che aumentano la resistenza del basamento, oltre a incrementare la rigidità e la stabilità della guida, per prevenire efficacemente la deformazione. Elevata resistenza, stabilità e resistenza alla trazione, che garantiscono 20 anni di utilizzo senza deformazioni.

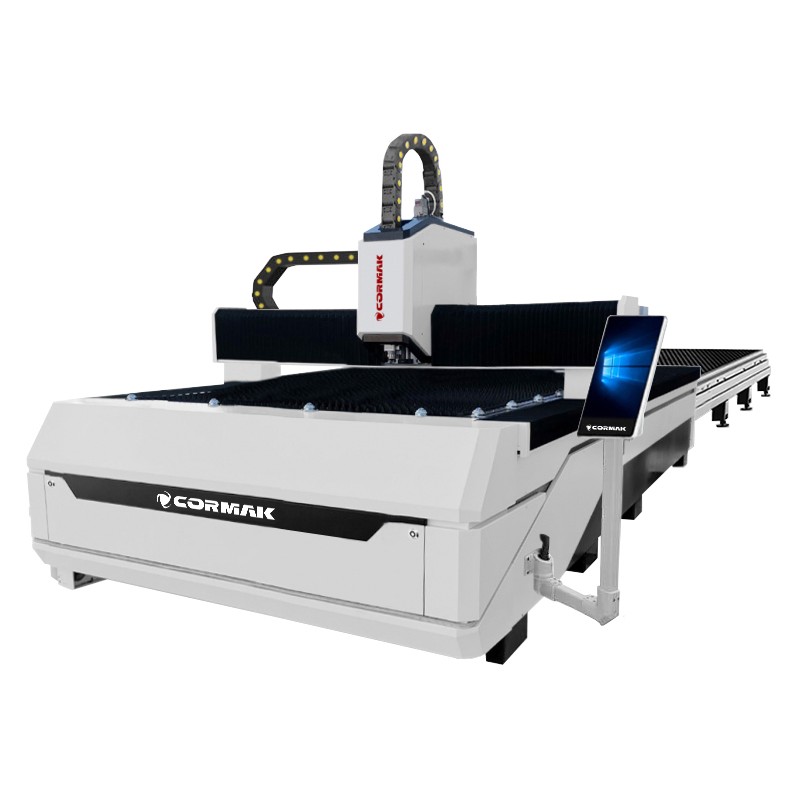

Tavola di lavoro intercambiabile
La tavola di lavoro intercambiabile è composta da una piattaforma superiore e una inferiore, il cui movimento e scambio sono controllati dal controllore. La macchina è in grado di effettuare lo scambio della piattaforma entro 15 s.
Parametri tecnici
| AREA DI LAVORO |
1500x3000 mm
|
| POTENZA |
4000W |
| PRECISIONE DI POSIZIONAMENTO RIPETIBILE |
±0.02 mm/m |
| VELOCITÀ MASSIMA |
40 m/min |
| DIMENSIONI |
4780x2350x2000 mm |
| ALIMENTAZIONE |
400V 50Hz |
Parametri di taglio
I parametri reali possono variare a seconda delle condizioni tecniche e dei materiali utilizzati.
1. testa RAYTOOLS
2. guide lineari: HIWIN
3. ruote dentate e cremagliere: YYC
4. servomotori DELTA
5. riduttore MOTOREDUCER
6. componenti pneumatici SMC
7. componenti elettronici come contattori, relè, sensori delle marche: Schneider, OMRON, IDEM
8. Programma CypCut
9. Chiller(chłodnica wody): S&A
10. Stabilizzatore di tensione TNS
