copy of Tornio universale CORMAK GRAND 400x1000 per metalli

Prezzo scontato

Il tornio universale GRAND 400 x 1000 è un modello migliorato e ottimizzato dei comuni torni per metallo. Cambio a due velocità per dodici velocità, fornisce lavoro nell'intervallo 45-2000 giri / min. In combinazione con un potente motore da 2,4 kW/400 V e guide del letto rigide, consente la massima precisione. Il tornio appartiene alla serie professionale, utilizzato sia per produzioni di piccoli lotti che per medie imprese.

Wariant:

Tornio universale per metallo CORMAK 410 x 1000

Tornio universale per metallo CORMAK 410 x 1500

Tokarka uniwersalna CORMAK 420x1000

copy of Tornio universale per metallo CORMAK 410 x 1000

Hai domande? Chiama!

+48 25 631 00 27 ext.130

export@cormak.pl

Unisciti al gruppo VIES

Per aderire al gruppo VIES è necessario avere un numero di partita IVA.

Aderisci a VIES

Tasse incluse

~~11.382,50 €~~

11.137,50 €

Il prezzo più basso di questo prodotto negli ultimi 30 giorni prima della riduzione è stato di 11.137,50 € lordi.

Produkt dostępny na zamówienie. Skontaktuj się z naszym działem sprzedaży.

Ultimi articoli in magazzino

Istruzioni in polacco
Assistenza
Garanzia 12/24 mesi
Dostawa
Gratis

Descrizione della macchina

la lettura digitale a due assi elimina gli errori di movimento e migliora la qualità della lavorazione,
gli ingranaggi temprati rinforzati con rettifica di precisione contribuiscono a prolungare la durata della macchina e alleggeriscono il mandrino durante il funzionamento a lungo termine,
Il basamento in ghisa pesante temprato ad induzione e rettificato garantisce precisione di lavorazione e un migliore assorbimento delle vibrazioni.

Attrezzatura

La paletta è dotata di un ingranaggio per modificare la velocità del mandrino. La scatola ha due intervalli di commutazione: L (ridotto) e H (aumentato).

Gamma L (ridotta): 45, 65, 90, 130, 180, 360 giri/min. utilizzato per la lavorazione di acciai duri e tornitura pesante.

Gamma H (alzata): 245, 350, 490, 700, 1000, 2000 giri/min. viene utilizzato per una tornitura precisa.

Questo modello ha una velocità di rotazione minima di 45 giri al minuto. e questo consente una filettatura di qualità superiore rispetto ad altri modelli simili.

Vasta gamma di fili torniti:

Metrico 0,8-14(36)
pollici 2-28 (32)
Filettatura destra e sinistra.

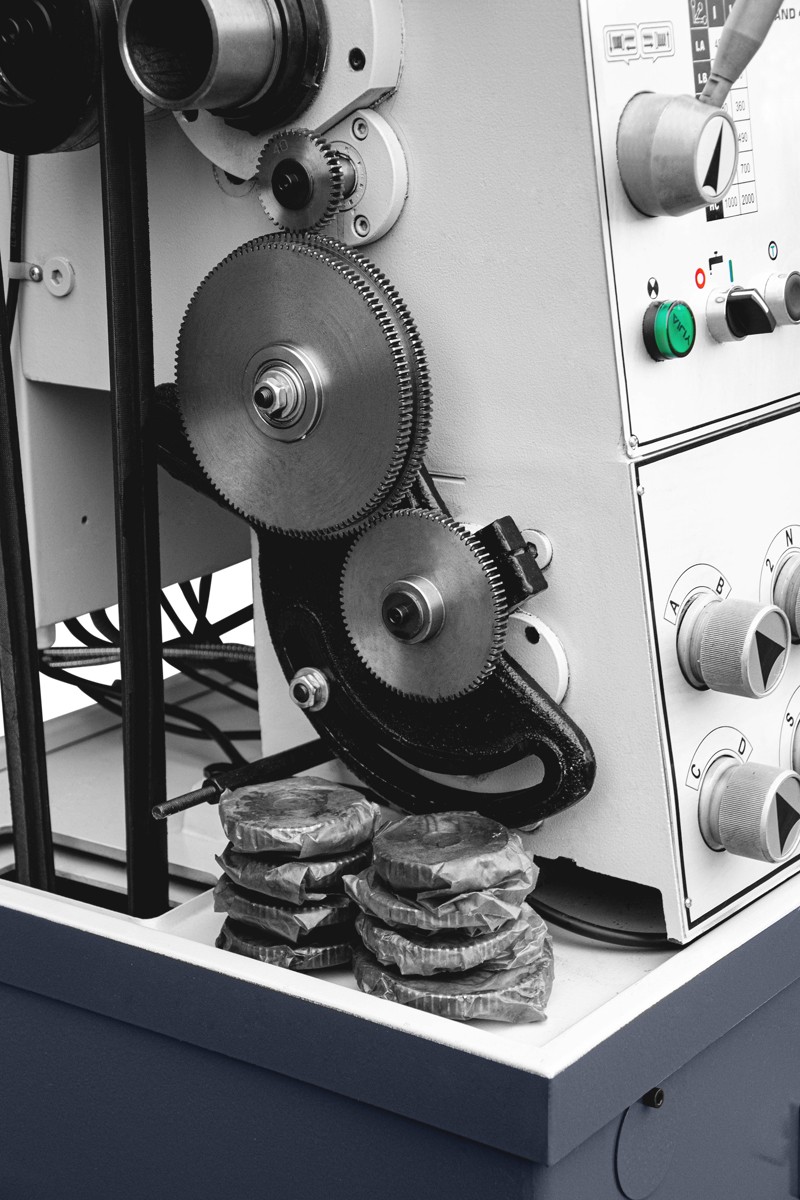

Ingranaggi intercambiabili

Per mezzo di ingranaggi, è possibile impostare uno specifico intervallo di movimento del supporto a seconda della velocità del mandrino - questo è necessario per tornire un passo di filettatura specifico. Il set comprende otto ingranaggi in acciaio di diversi diametri. Sono utilizzati per regolare la velocità di movimento del carrello quando è attivato l'avanzamento longitudinale automatico.

IMAK

Il portautensili a quattro posizioni consente il bloccaggio di utensili da tornio 20x20 mm. La morsa è progettata per essere ruotata di ± 50 mm. Ciò consente un lavoro più preciso e l'impostazione dell'utensile in un angolo, che viene utilizzato, tra l'altro, per la tornitura di coni corti.

Orologio di filettatura

Progettato per un conteggio accurato dei giri. La funzione è quella di risparmiare tempo in modo che in poche passate si possa svitare la madrevite e riportare manualmente e velocemente la slitta nella posizione originale. La scala circolare consente di tornare alla stessa impostazione di rotolamento. La posizione dell'indicatore rispetto alla madrevite determina il passo: il numero di denti dell'ingranaggio (14T, 15T, 16T) e il numero di divisioni (1-8) sull'indicatore rotante.

Conpunta girevole

Progettato per sostenere e sostenere pezzi lunghi. La sporgenza massima della penna è di 115 mm, la scala nionius è di 0,02 mm. Per la tornitura di coni lunghi è possibile uno spostamento trasversale di +-100 mm. La contropunta è fissata rigidamente al telaio, il che consente di arrotolare pezzi lunghi senza perdere precisione lungo l'intera lunghezza.

PONTE

Il letto ha un ponte sostituibile per trasformare elementi di dimensioni maggiori, ad es. un disco. Questo modello di tornio consente la lavorazione di un diametro massimo di 550 mm con il ponte rimosso.

Paraurti/stopper per supporto

Progettato per fermare la carrozza acoordinata specificata durante il movimento longitudinale. Elimina la collisione del carro con il tornio durante la lavorazione e regola la lunghezza del filetto da tagliare.

Lettura digitale

La lettura digitale funziona su due assi: movimento longitudinale e trasversale del carrello. Il segnale elettronico elaborato dai righelli ottici visualizza su uno schermo digitale i valori ottenuti dai movimenti lungo l'asse. Il modello SDS2-MS dispone della tecnologia SCM a 16 bit. Ogni asse supporta 40 punti di compensazione non lineare ed elimina gli errori di movimento derivanti dal gioco dell'ingranaggio con l'albero di lavoro.

Parametri tecnici

Diametro tornibile sul bancale	390 mm
Diametro tornibile sul basamento senza ponte	550 mm
Diametro tornibile sul carro	250 mm
Distanza tra i centri	1000 mm
Larghezza letto	210 mm
Foro mandrino	55mm
Cono mandrino/naso mandrino	MK6 / Camlock D5
Numero di velocità del mandrino	12
Velocità mandrino	45 - 2000 giri/min
Numero e intervallo di thread metrici	(36) 0,8-14 mm/giro
Numero e intervallo di filettature in pollici	(32) 2-28 T.P.I./pollice
Numero e gamma di avanzamenti longitudinali	(64) 0,03-0,42
Numero e intervallo di feed di attraversamento	(64) 0,006-0,11
La migliore gamma di diapositive	110 mm
Intervallo di spostamento longitudinale	730 mm
Intervallo di attraversamento	195 mm
Diametro manicotto contropunta	45mm
Estensione del rivestimento della contropunta	115 mm
Coda affusolata	MK4
Dimensione manico	200 mm
Motore mandrino	2.0/2.4kW
Dimensione utensile	20 x 20 mm
Dimensioni L/L/H	2000 x 740 x 1600 mm
Peso ca.	810 kg
