Le taglierine laser sono dispositivi moderni che si distinguono per numerosi vantaggi. Non sono solo un’alternativa eccellente e molto più conveniente rispetto alla tecnologia CO2, ma possiedono anche numerosi punti di forza che consentono di sviluppare la produzione (fino al 70%) e di aumentarne la qualità. La tecnologia FIBER permette il taglio di lamiere e altri materiali di diverso spessore, da molto sottili a molto spessi. La lunghezza d’onda del laser FIBER è di 1.064 micrometri. Queste proprietà influiscono sull’intensità, che è 100 volte maggiore rispetto ai dispositivi CO2 di potenza simile.
I PRINCIPALI VANTAGGI DEL LASER SONO
- fibra ottica affidabile
- assenza di elementi soggetti a usura
- la sorgente laser a fibra occupa circa 1/3 di spazio in meno
- elevata efficienza energetica - 100000 h di lavoro
- applicazione universale (lamiere speciali, acciaio al carbonio e inox, rame, ottone, alluminio, titanio)
Laser fiber
- aumenta la produttività dell’80%
- riduce i costi di assistenza del 70%
- risparmia l’80% di energia
- riduce al minimo il consumo di gas
- fa risparmiare il 30% di spazio in officina
Sicurezza e assenza di inquinamento
- Cabina completa del laser;
- Finestra di osservazione con vetro protettivo laser conforme allo standard europeo CE;
- I fumi generati dal taglio possono essere filtrati all’interno e non inquinano l’ambiente;
Doppio utilizzo e risparmio dei costi

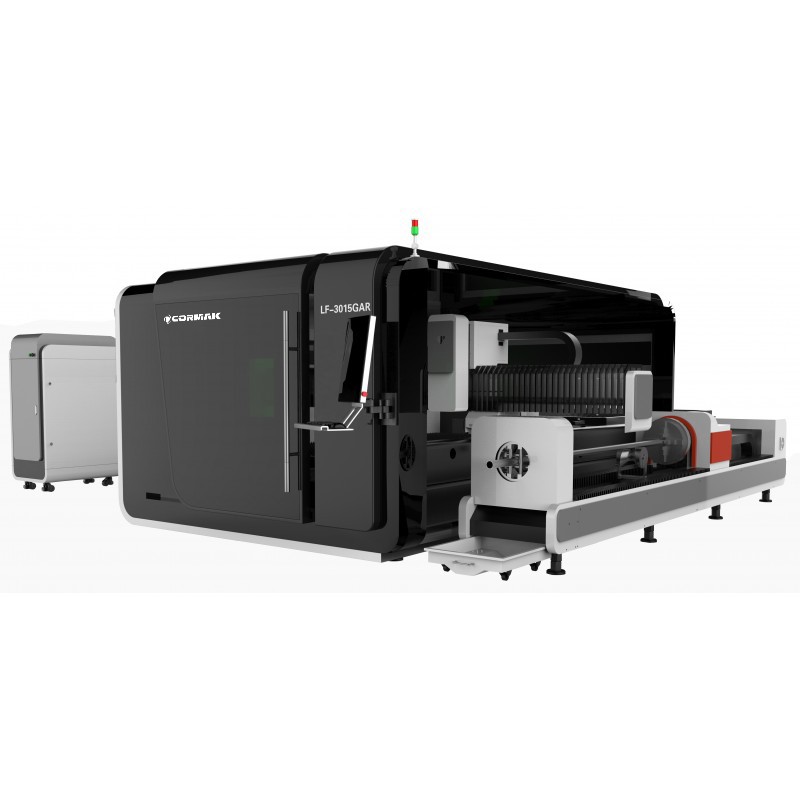

La taglierina a fibra LF3015GAR non taglia solo lamiera, ma anche tubi e profili. Ha molte applicazioni e consente di risparmiare oltre il 50% di spazio, aumentando efficacemente la produttività.
Portale scorrevole realizzato in alluminio aeronautico stagionato
La struttura del portale scorrevole è realizzata in alluminio aeronautico stagionato, formato con una forza di 4,300 tonnellate, raggiungendo un’incredibile rigidità. L’alluminio aeronautico presenta numerosi vantaggi: elevata rigidità (maggiore rispetto alla ghisa), peso ridotto, resistenza alla corrosione e all’ossidazione e buona lavorabilità alle macchine utensili.
Mandrino di serraggio elettrico
Il mandrino blocca il profilo in due direzioni e realizza automaticamente l’allineamento del profilo. Il campo di regolazione diagonale è 20-200 mm.
Tavolo di lavoro intercambiabile
Il tavolo di lavoro intercambiabile è composto da una piattaforma superiore e una inferiore, il cui movimento e scambio sono controllati dal controllore. La macchina è in grado di effettuare il cambio piattaforma in 15 s.
Supporto automatico per tubo
È stato utilizzato un gruppo di supporto intelligente per tubi, che consente di risolvere i problemi legati alla deformazione nel processo di taglio di tubi lunghi.
Basamento saldato in profili rettangolari
La struttura del basamento presenta una struttura interna simile a un nido d’ape, realizzata con numerosi tubi rettangolari saldati. All’interno dei tubi sono presenti rinforzi che aumentano la resistenza del basamento, oltre a incrementare la rigidità e la stabilità della guida, per prevenire efficacemente la sua deformazione. Elevata resistenza, stabilità e resistenza alla trazione garantiscono 20 anni di utilizzo senza deformazioni.
Testa Raytools
- Regolazione automatica della messa a fuoco - Autofocus – Il software regola automaticamente la lente di focalizzazione durante il taglio di lamiere di diverso spessore. La velocità della regolazione automatica della messa a fuoco è dieci volte superiore rispetto alla velocità della regolazione manuale.
- Maggiore campo di regolazione manuale – Campo di regolazione -10mm - +10 mm, precisione 0.01 mm applicabile a diversi spessori di materiale (0-20 mm) - sotto la potenza di 1500W.
- Lunga durata utile. Le lenti di collimazione e le lenti di focalizzazione hanno un radiatore raffreddato ad acqua, che riduce la temperatura della testa di taglio per prolungarne la durata.
Parametri tecnici
| AREA DI LAVORO |
1500x3000 |
| POTENZA |
1000W 2000W 3000W 4000W 6000W 8000W 12000W
|
| PRECISIONE DI POSIZIONAMENTO RIPETIBILE |
±0.02 mm/m |
| VELOCITÀ MASSIMA |
120 m/min |
| ACCELERAZIONE MASSIMA |
1.5G |
| DIMENSIONI |
9,500x3760x2520 mm |
| ALIMENTAZIONE |
400V 50Hz |
Parametri di taglio
I parametri reali possono variare a seconda delle condizioni tecniche e dei materiali utilizzati.
