Descrizione della macchina

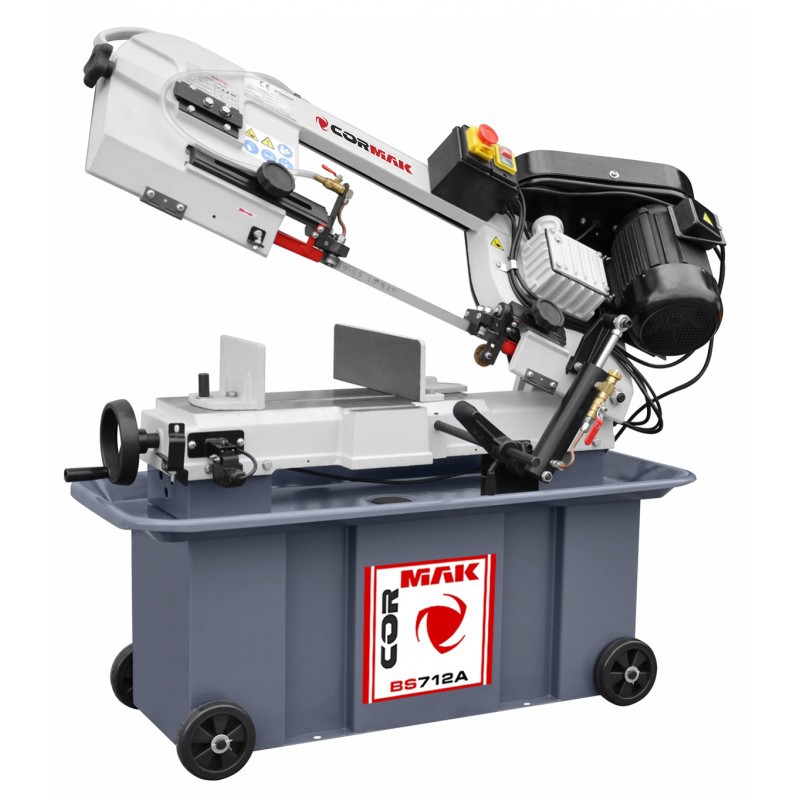

Universale SEGATRICE A NASTRO PER METALLO tipo CORMAK BS712A con certificazione CE, basata su soluzioni collaudate da anni, la rende senza concorrenti nella sua classe. Si distingue per l’elevata produttività e la semplicità d’uso. Consente il taglio nel piano VERTICALE e perpendicolare all’asse del materiale tagliato oppure con qualsiasi angolo nell’intervallo da 45 a 90 gradi.
Il pezzo da tagliare può essere alimentato manualmente oppure tramite qualsiasi dispositivo di avanzamento. L’avanzamento durante il taglio avviene per gravità, secondo il principio del flusso d’olio in un cilindro idraulico a due camere. La corretta velocità di discesa del braccio si ottiene grazie a una valvola che regola il flusso d’olio tra le camere del cilindro.
La velocità lineare desiderata del nastro si ottiene modificando il rapporto sulle pulegge tra il riduttore a vite senza fine e il motore di azionamento.
La struttura massiccia, stabile e curata, nonché il braccio realizzato in un unico getto di ghisa, garantiscono alla macchina un’elevatissima rigidità e stabilità durante il taglio, con conseguente precisione di taglio e lunga operatività senza guasti. La costruzione e l’impiego di un nastro da taglio con larghezza 20mm consentono di eseguire pienamente tagli in grandi serie sia di profili sia di pezzi pieni.
Parametri tecnici
| DIMENSIONE LAMA A NASTRO |
2360x27x0.9 mm |
| TENSIONAMENTO NASTRO |
meccanico (manuale) |
| VELOCITÀ NASTRO |
22, 33, 45, 65 m/min |
| VELOCITÀ DI AVANZAMENTO |
0-50 m/min (avanzamento continuo) |
| REGOLAZIONE DISCESA BRACCIO |
continua - cilindro idraulico |
| ALIMENTAZIONE |
3 fasi 400V |
| POTENZA MOTORE PRINCIPALE |
1.1 kW |
| PESO |
190 kg |
| Angolo |
 |
 |
 |
| 0° |
180 mm |
300 x 180 mm |
180 x 180 mm |
| 45° |
130 mm |
125 x 120 mm |
125 x 125 mm |
Costruzione della macchina
Il sistema di azionamento del nastro di taglio è composto da due ruote in ghisa. La prima è detta ruota di tensionamento (la regolazione avviene tramite una leva), la seconda è la ruota motrice. Alla ruota motrice viene trasmessa direttamente la coppia dal riduttore a vite senza fine, mentre il riduttore a vite senza fine è azionato da un motore elettrico. L’angolo di inclinazione appropriato del nastro è impostato tramite un gruppo di rulli con cuscinetti.
La base della macchina è un solido parallelepipedo realizzato in lamiera d’acciaio, all’interno del quale si trova il serbatoio del liquido refrigerante con la pompa del refrigerante. Grazie alla morsa girevole possiamo tagliare il materiale con un angolo di 0-45 gradi.
Alla parte superiore della base macchina è fissata una vasca di raccolta per lo scarico del refrigerante e un contenitore per i trucioli generati durante il taglio del materiale. Sulla vasca è montato un tavolo di lavoro in ghisa, sul quale si trova la morsa di bloccaggio del materiale e al quale è fissato il braccio della segatrice.
Nella parte inferiore del basamento della macchina si trovano i fori per gli assi delle ruote. La sicurezza durante il processo di taglio è garantita da un impianto elettrico conforme a tutti i requisiti CE. La macchina dispone di un finecorsa che arresta la macchina al termine del processo di taglio, di un interruttore di emergenza tipo “fungo di sicurezza”, e di una serie di microinterruttori che spengono la macchina quando, ad esempio, si apre la protezione della trasmissione a cinghia o la protezione del nastro di taglio. Inoltre, il nostro modello, a differenza della concorrenza, è dotato di una spazzola metallica che pulisce il nastro di taglio dai trucioli: ciò previene l’intasamento della lama e rende il taglio più efficiente.
