Description de l'appareil

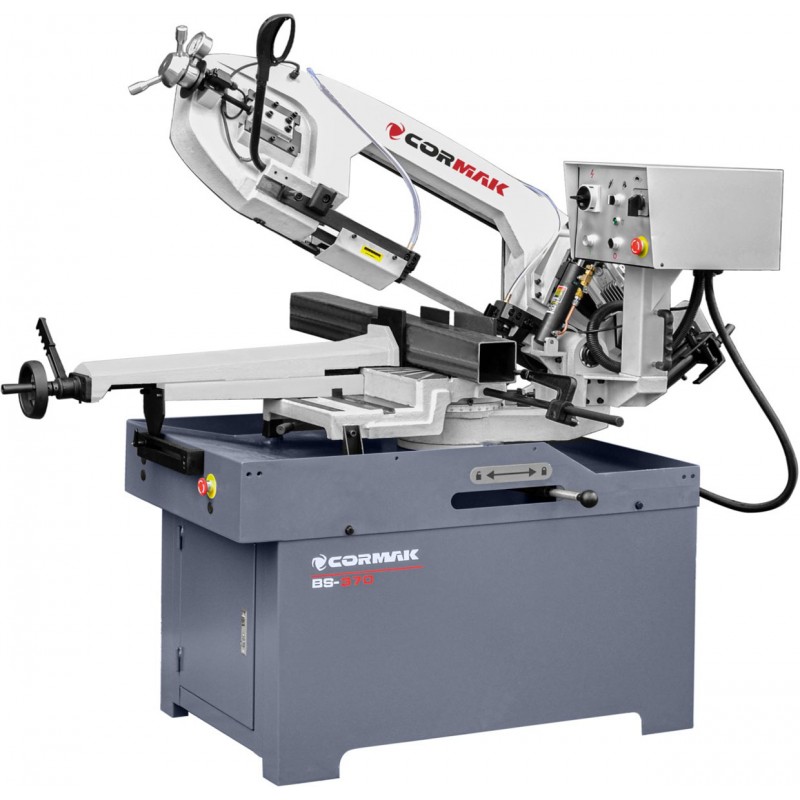

La scie à ruban verticale pour métaux, avec un bras pivotant, permet de couper dans un plan perpendiculaire à l'axe du matériau coupé et à n'importe quel angle dans la plage de -45° à 60°. Le matériau à couper peut être alimenté manuellement ou avec n'importe quel dispositif mécanique, tandis que l'alimentation de l'outil est automatique. Les guides de courroie sont équipés d'inserts et de roulements spéciaux en carbure. Cela a un impact énorme sur le guidage de la bande, sa durée de vie, sa rectitude, sa précision et la qualité de la coupe. Le guidage en carbure réduit considérablement l'usure de la machine et de la lame de scie. La machine est équipée d'une pompe de refroidissement efficace avec un circuit de refroidissement fermé.
Le bras est équipé d'un capteur de tension de lame automatique, il est incliné de 25 degrés, ce qui augmente la durée de vie de la lame. Une brosse de nettoyage est fixée au bas du bras pour une propreté et une fonction de lame parfaites. La machine est entraînée par un engrenage à vis sans fin. La machine est équipée d'un moteur triphasé à deux vitesses de coupe et d'une protection thermique du moteur. Le cutter dispose d'un CLOCK TENSOMETER - un capteur de tension de bande et un interrupteur automatique en cas de rupture d'une bande de coupe.
La conception de la partie supérieure de la base sert de bassin pour drainer le liquide de refroidissement et récupérer les copeaux produits lors de la coupe du matériau. Un établi en fonte avec un bras pivotant et un panneau de commande sur un bras séparé est fixé à la base. Dans le processus de coupe, le mouvement de coupe principal est le mouvement de la bande de coupe et le mouvement du bras inférieur. La vitesse de chute du bras (vitesse de coupe) est régulée par un vérin hydraulique.
Le taux d'alimentation est réglé sur le panneau de commande de la machine de découpe. On peut choisir entre deux vitesses de la bande de coupe : 34 et 68 m/min. Dans la position inférieure du bras (après avoir coupé le matériau), l'entraînement de la bande de coupe est automatiquement désactivé. La sécurité sera assurée par les couvercles de la bande de coupe et les micro-interrupteurs arrêtant le fonctionnement du moteur après la fin du cycle de coupe ou l'ouverture de l'un des couvercles, une protection supplémentaire consiste à éteindre automatiquement le couteau en cas de rupture de la bande de coupe.< /p>
Paramètres techniques
| Taille de la bande de coupe |
3160 x 27 x 0,9 mm |
| Tension de la courroie |
mécanique (manuel) |
| Vitesse de la bande |
34,68 m/min |
| Réglage de la chute des bras |
en continu - vérin hydraulique |
| Hauteur de la base de l'étau |
890 mm |
| Diamètre de la roue de scie |
380 mm |
| Alimentation |
Triphasé, 400 V |
| Puissance du moteur principal |
1,5 / 1,1 kW |
| Puissance du moteur de la pompe de refroidissement |
40 W |
| Dimensions avec socle |
2200 x 1100 x 1500 (2050) mm |
| Poids |
480 kg |
| Max. plage de coupe [mm] |
|---|
|
Angle
|
|
|
|
|
0º
|
ø270
|
370 x 220
|
270 x 270
|
|
45º L
|
ø200
|
220 x 80
140 x 200
|
180 x 180
|
|
45º
|
ø240
|
240 x 160
|
220 x 220
|
|
60º
|
ø160
|
150 x 150
|
150 x 150
|
