Tokarka CNC CK7170X4000 Hydrauliczny uchwyt 12 narzędz SIEMENS SINUMERIK 808D

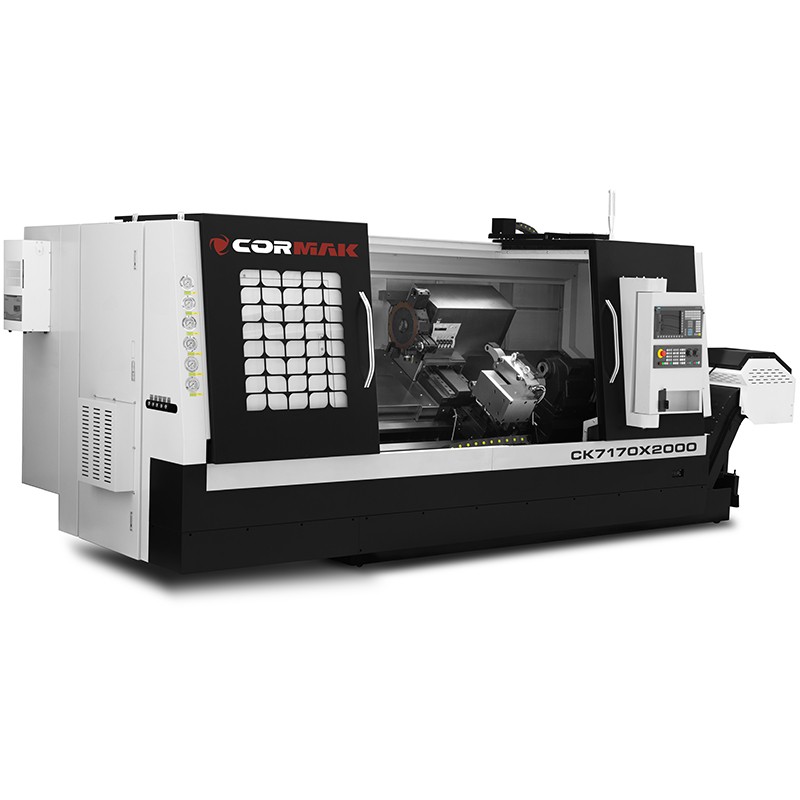

Tokarka CNC na skośnym łożu CK7170 x4000 – precyzja i wydajność w obróbce dużych detali

Tokarka CNC na skośnym łożu CK7170 x4000 to zaawansowana maszyna numeryczna zaprojektowana do precyzyjnej obróbki metalu w wymagających środowiskach przemysłowych. Wyposażona w głowicę narzędziową BMT 45 z opcją napędzanych narzędzi oraz renomowane komponenty marek Siemens i Schneider, zapewnia niezawodność, wysoką wydajność i wszechstronność w produkcji seryjnej i jednostkowej.

Główne atuty tokarki CNC CK7170 x4000

Tokarka numeryczna CK7170 x4000 to rozwiązanie dedykowane profesjonalnym zakładom produkcyjnym, które wymagają niezawodnego sprzętu do precyzyjnej obróbki detali o bardzo dużych wymiarach i złożonych geometriach. Maszyna łączy w sobie najnowsze technologie obróbki skrawaniem, solidną konstrukcję oraz zaawansowane sterowanie CNC, zapewniając użytkownikom wyjątkową precyzję, trwałość i elastyczność. Wyposażona w głowicę narzędziową BMT 45 z 12 pozycjami i opcją napędzanych narzędzi, prowadnice liniowe oraz możliwość rozbudowy o zaawansowane sterowania, umożliwia realizację szerokiego zakresu operacji obróbczych, takich jak toczenie, frezowanie czy wiercenie, z zachowaniem najwyższych standardów jakości. Oto kluczowe korzyści płynące z użytkowania tej maszyny:

• Najwyższa precyzja obróbki: Dokładność pozycjonowania osi X/Z na poziomie 0,001 mm gwarantuje doskonałą jakość detali, nawet przy skomplikowanych kształtach i wymagających materiałach.
• Wysoka wydajność: Silnik wrzeciona Siemens o mocy 11 kW (z opcją 15 kW) oraz prędkość wrzeciona do 2500 obr./min umożliwiają szybką i efektywną obróbkę różnorodnych materiałów, takich jak stal, aluminium czy stopy metali.
• Wszechstronność zastosowań: Możliwość toczenia detali o maksymalnej długości 4000 mm i średnicy nad łożem do 700 mm, co czyni maszynę idealną do dużych projektów produkcyjnych.
• Zaawansowana głowica narzędziowa: Głowica BMT 45 z 12 pozycjami i opcją napędzanych narzędzi umożliwia wykonywanie operacji frezowania i wiercenia, zwiększając funkcjonalność maszyny.
• Intuicyjna obsługa: Sterowanie Siemens Sinumerik 808D w języku polskim oferuje prosty interfejs, szybkie programowanie i kompatybilność z systemami CAD/CAM, ułatwiając integrację z nowoczesnymi procesami produkcyjnymi.
• Trwała konstrukcja: Skośne łoże i prowadnice liniowe zapewniają wysoką sztywność, minimalizując drgania i gwarantując stabilność podczas intensywnej obróbki.
• Ekonomiczność eksploatacji: System automatycznego smarowania, układ chłodzenia i klimatyzacja szafy sterowniczej redukują koszty utrzymania, wydłużając żywotność kluczowych komponentów.
• Bezpieczeństwo i zgodność: Pełna obudowa spełniająca normy CE zapewnia bezpieczeństwo operatorów i zgodność z europejskimi standardami.
• Elastyczność konfiguracji: Opcje takie jak napędzane narzędzia oraz zaawansowane sterowania Siemens Sinumerik 828D lub Fanuc Oi-TF pozwalają na dostosowanie maszyny do specyficznych potrzeb produkcyjnych.
• Optymalizacja procesów: Gniazdo USB umożliwia szybki import/eksport programów, przyspieszając konfigurację i zwiększając efektywność produkcji.

Budowa i technologia tokarki przemysłowej

Tokarka CNC do metalu CK7170 x4000 została zaprojektowana z myślą o niezawodności i precyzji w trudnych warunkach przemysłowych. Wykorzystanie wysokiej jakości komponentów, takich jak napędy Siemens i elementy Schneider, zapewnia stabilność pracy i długą żywotność maszyny.

Konstrukcja skośnego łoża

Skośne łoże o zoptymalizowanym kącie nachylenia oraz prowadnice liniowe zapewniają wyjątkową sztywność konstrukcji, minimalizując drgania podczas obróbki. Tego typu konstrukcja pozwala na utrzymanie wysokiej precyzji nawet przy dużych obciążeniach i intensywnych cyklach produkcyjnych.

Wrzeciono i napęd

Wrzeciono o przelocie 72 mm i silniku Siemens o mocy 11 kW (z opcją 15 kW) umożliwia efektywną obróbkę detali o zróżnicowanych kształtach i materiałach, zapewniając wysoką jakość wykończenia.

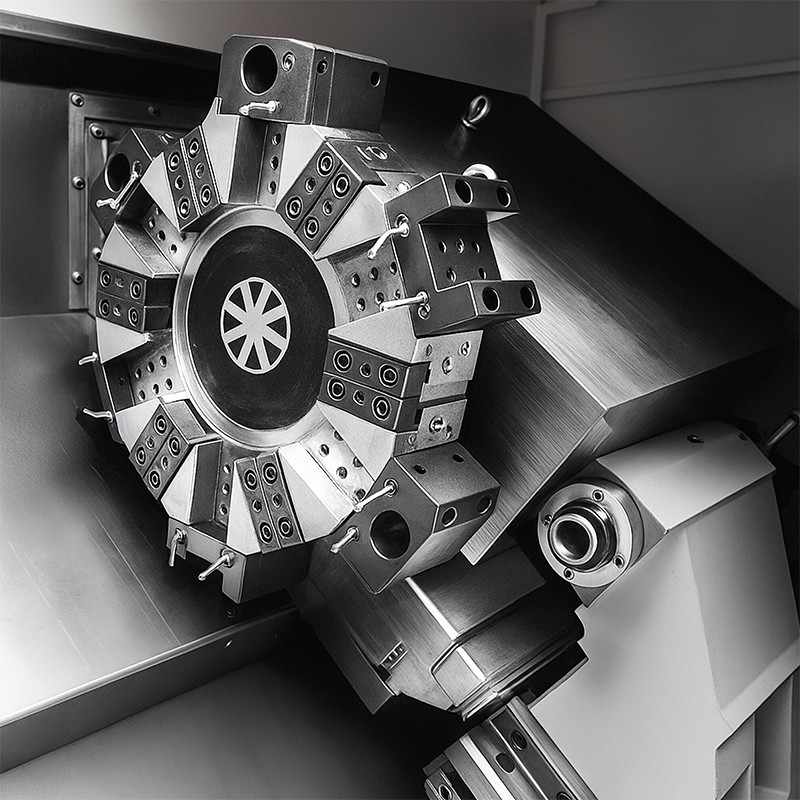

Głowica narzędziowa BMT 45

Głowica narzędziowa BMT 45 z 12 pozycjami i opcją napędzanych narzędzi pozwala na realizację złożonych operacji, takich jak frezowanie i wiercenie, zwiększając wszechstronność maszyny.

System sterowania

Tokarka jest wyposażona w sterowanie Siemens Sinumerik 808D w języku polskim, które oferuje intuicyjny interfejs, szybkie programowanie i kompatybilność z oprogramowaniem CAD/CAM, ułatwiając integrację z nowoczesnymi procesami produkcyjnymi.

Układ chłodzenia i smarowania

Zintegrowany system chłodzenia, automatyczne smarowanie przekładni i prowadnic oraz klimatyzacja szafy sterowniczej zapewniają płynną pracę, minimalizując zużycie komponentów i koszty eksploatacji.

Precyzja i wydajność pracy

Tokarka przemysłowa CK7170 x4000 gwarantuje wyjątkową precyzję dzięki dokładności pozycjonowania na poziomie 0,001 mm. Zaawansowane napędy servo Siemens, hydrauliczny uchwyt tokarski 3-szczękowy o średnicy 305 mm oraz hydrauliczny konik (tuleja Ø90 mm, wysuw 140 mm) zapewniają stabilność i powtarzalność obróbki. Wysoka prędkość wrzeciona (2500 obr./min) oraz opcja napędzanych narzędzi pozwalają na realizację złożonych operacji, takich jak toczenie gwintów, rowkowanie, wiercenie czy frezowanie, z zachowaniem najwyższej jakości wykończenia.

Zastosowanie tokarki CNC do metalu

Tokarki CNC do metalu, takie jak model CK7170 x4000, znajdują szerokie zastosowanie w różnych gałęziach przemysłu, w tym:

• Przemysł motoryzacyjny: Produkcja precyzyjnych komponentów, takich jak wały, tuleje, koła zębate i elementy układów napędowych.
• Przemysł lotniczy: Obróbka detali z lekkich stopów i materiałów o wysokiej wytrzymałości, stosowanych w konstrukcjach lotniczych.
• Przemysł maszynowy: Wytwarzanie części do maszyn, narzędzi, form wtryskowych oraz innych komponentów o wysokiej precyzji.
• Produkcja seryjna i prototypowa: Dedykowana do dużych serii produkcyjnych oraz jednostkowych projektów prototypowych, szczególnie przy obróbce detali o bardzo dużych wymiarach.

Maszyna jest idealnym wyborem dla zakładów produkcyjnych wymagających niezawodnego sprzętu do precyzyjnej obróbki metalu w różnorodnych zastosowaniach, szczególnie przy realizacji dużych projektów.

Wyposażenie standardowe

• Sterowanie SINUMERIK 808D w języku polskim
• Prowadnice liniowe – wysoka sztywność i trwałość

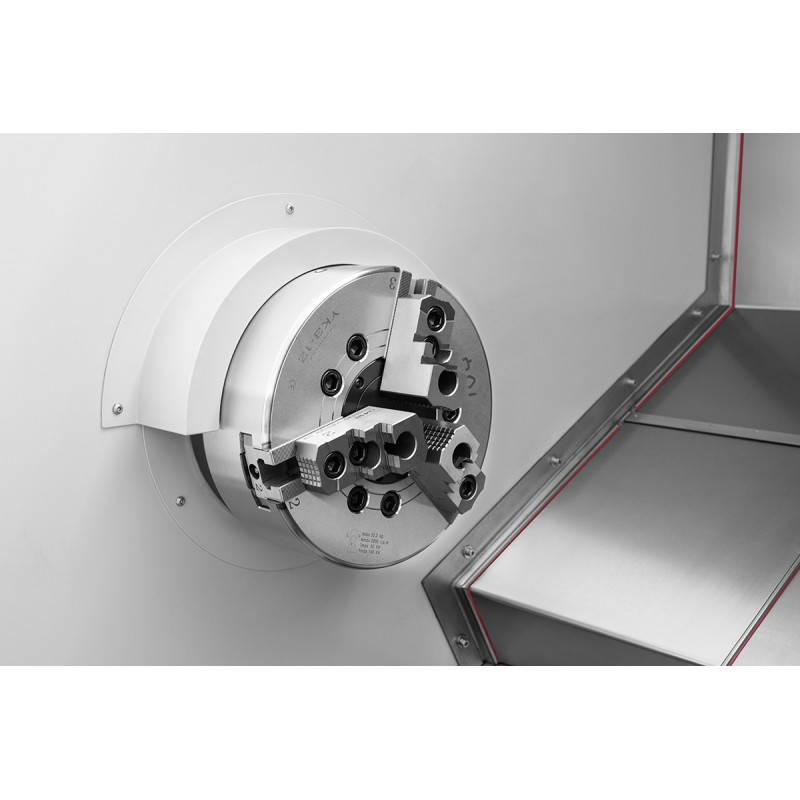

• Hydrauliczny uchwyt tokarski 3-szczękowy, Ø305 mm
• Komplet szczęk miękkich
• Konik sterowany hydraulicznie (tuleja Ø90 mm, wysuw 140 mm)
• Układ chłodzenia i smarowania – automatyczne smarowanie przekładni i prowadnic
• Klimatyzacja szafy sterowniczej
• Odbiornik wiórów
• Gniazdo USB – szybki import/eksport programów
• Narzędzia serwisowe w komplecie
• Pełna obudowa spełniająca normy CE

Wyposażenie opcjonalne

• Podtrzymka hydrauliczna: Ø40 x 250 mm
• Napędzane narzędzia
• Sterowanie Siemens Sinumerik 828D lub Fanuc Oi-TF

Parametry techniczne

Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF

TOKARKA CNC CK7170X4000 są wyposażone w profesjonalne systemy sterowania od renomowanych producentów Siemens, Fanuc i GSK. Zapewniają one precyzję, niezawodność i elastyczność w dostosowaniu do różnych wymagań produkcyjnych, od prostych operacji po złożone procesy obróbcze.

Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań

Siemens Sinumerik 808D to ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej, idealne dla małych i średnich zakładów. Jego kluczowe cechy to:

• Intuicyjna obsługa: Graficzny interfejs i funkcja Teach-In ułatwiają programowanie, skracając czas nauki operatorów do minimum.
• Wysoka niezawodność: Wytrzymała konstrukcja odporna na zapylenie i wilgoć, zapewniająca stabilność w trudnych warunkach warsztatowych.
• Kompatybilność: Dedykowane do maszyn o standardowych wymaganiach, z łatwą integracją napędów servo SIEMENS.
• Optymalizacja kosztów: Niskie zużycie energii i minimalne wymagania serwisowe, idealne dla początkujących użytkowników CNC.

Sterowania CNC – Siemens i Fanuc

TOKARKA CNC CK7170X4000 oferuje zaawansowane systemy sterowania CNC, takie jak SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced

Dlaczego warto wybrać CORMAK?

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK jest liderem w branży, oferującym niezawodne tokarki CNC do metalu. Nasze maszyny są wybierane przez profesjonalistów dzięki:

• 16-letniemu doświadczeniu w serwisowaniu sterowań CNC Siemens.
• Dużej dostępności maszyn – na ponad 15 000 m² powierzchni magazynowej znajduje się około 12 000 urządzeń.
• Profesjonalnemu serwisowi – oferujemy zarówno serwis gwarancyjny, jak i pogwarancyjny.
• Europejskim atestom bezpieczeństwa – wszystkie maszyny spełniają rygorystyczne normy bezpieczeństwa pracy.

Zainwestuj w tokarkę CNC na skośnym łożu CK7170 x4000 i zwiększ efektywność swojego zakładu produkcyjnego. Skontaktuj się z nami już dziś, aby uzyskać szczegółowe informacje i indywidualną ofertę. Nasi specjaliści pomogą Ci dobrać najlepsze rozwiązania dla Twojej firmy!
