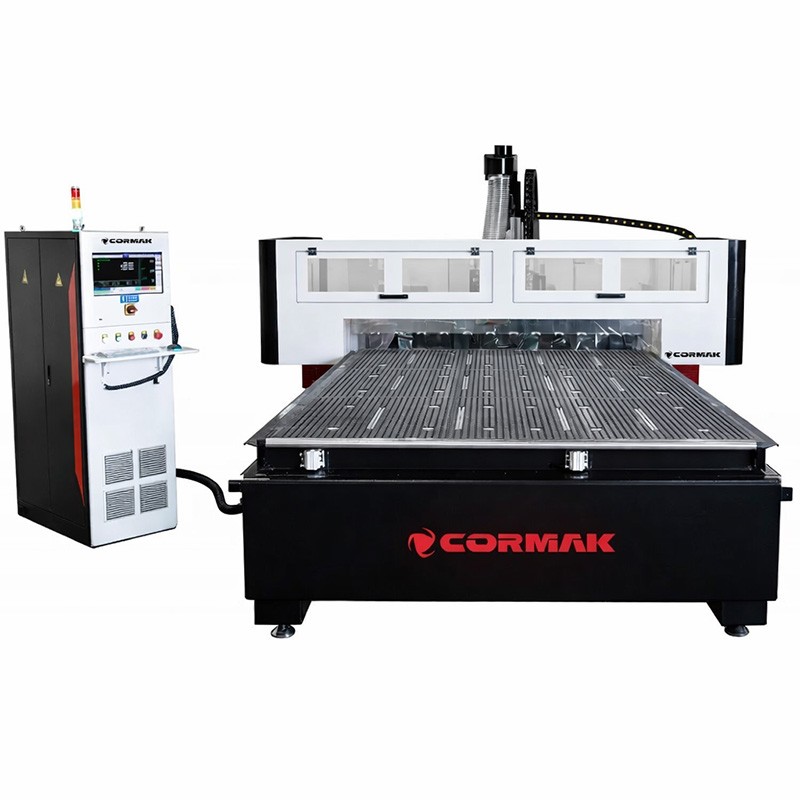

Frezarka CNC CORMAK IND 2141 (2100x4100)

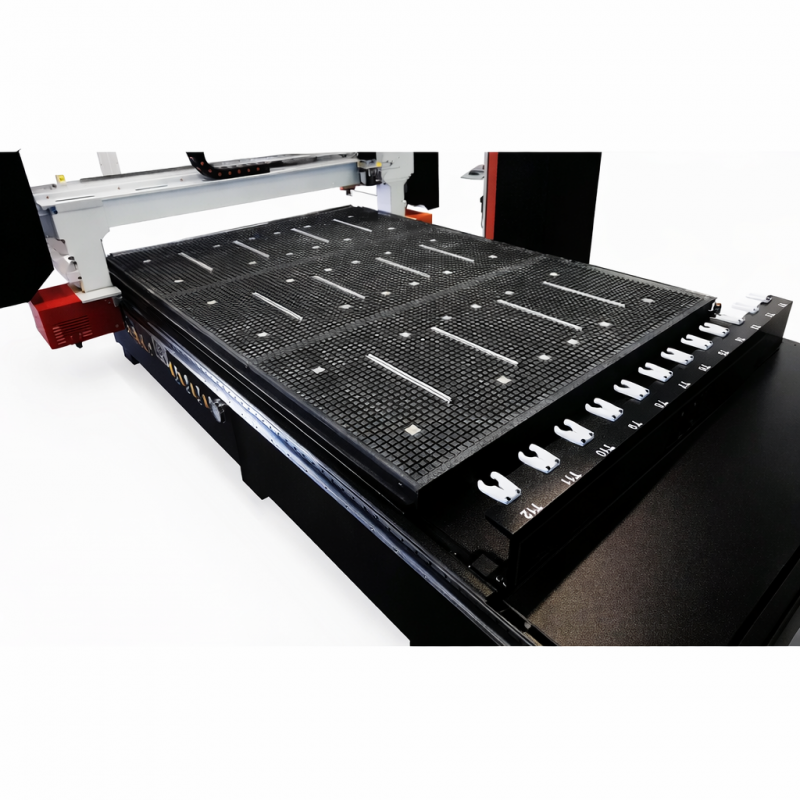

1. Stół roboczy

• Stół sekcyjny z sześcioma niezależnymi sekcjami podciśnieniowymi, wykonany ze sztywnych i wytrzymałych płyt HPL, sterowane bezpośrednio z szafy sterującej,
• Każda sekcja posiada otwory, do których poprzez system rur doprowadzane jest podciśnienie z pompy próżniowej,
• Otwory główne w stole podciśnieniowym posiadają zaślepki, dzięki którym można mocować różne formaty materiałów,
• Powierzchnia stołu roboczego pokryta jest siecią kanalików, która pozwala na równomierne rozprowadzenie podciśnienia na całym jego obszarze,
• Posiada rowki umożliwiające również ręczne mocowanie materiału,
• Stół wyposażony w zderzaki w dwóch osiach! Pozycjonery pneumatyczne, które umożliwiają ułożenie materiału zawsze w tym samym miejscu,
• Linia ploterów IND została wyposażona w wzmocniony, przemysłowy masywny stół roboczy.
• Pozycjonery pneumatyczne które umożliwiają ułożenie materiału zawsze w tym samym miejscu

2. Wrzeciono

• Bezszczotkowe wrzeciono renomowanego producenta wysokiej klasy o mocy 9 kW, zasilane przez falownik, z zabezpieczeniem przeciążeniowym.
• Elektrowrzeciono frezarskie wyposażone w innowacyjny system chłodzenia POWIETRZEM.
• Przystosowane do automatycznej wymiany narzędzi co skraca czas obróbki poprzez brak przestoju związanego z ręczną zmianą frezu.
• Automatyzacja pozwala na wykorzystanie wszystkich narzędzi w procesie produkcji bez konieczności kalibracji i zatrzymania cyklu produkcji

3. Napęd

• Energooszczędne napędy wysokiej klasy servo AC YASKAWA kontrolowane przez cyfrowy sterownik, zapewniają doskonałej jakości obróbkę przy zachowaniu wysokich prędkości roboczych w poszczególnych kierunkach,
• Bezszczotkowe silniki servo AC napędzające osie X, Y przenoszą napęd poprzez wysokiej klasy przekładnie planetarne
• Oś Z gdzie kluczowe znaczenie ma precyzja pozycjonowania, napędzana jest przez wzmocnioną śrubę kulową.
• Przemieszczanie bramy wzdłuż osi X i Y odbywa się za pośrednictwem listw prowadzących HIWIN i kół zębatych o skośnym uzębieniu, które gwarantują wieloletnią bezawaryjną pracę, zostały wykonane z wysokiej jakości utwardzanej i hartowanej stali
• Zastosowane we wszystkich osiach profesjonalne szyny trapezowe marki HIWIN poddawane są kontroli zgodności, a procedury testowe przeprowadzane są na każdym etapie montażu.

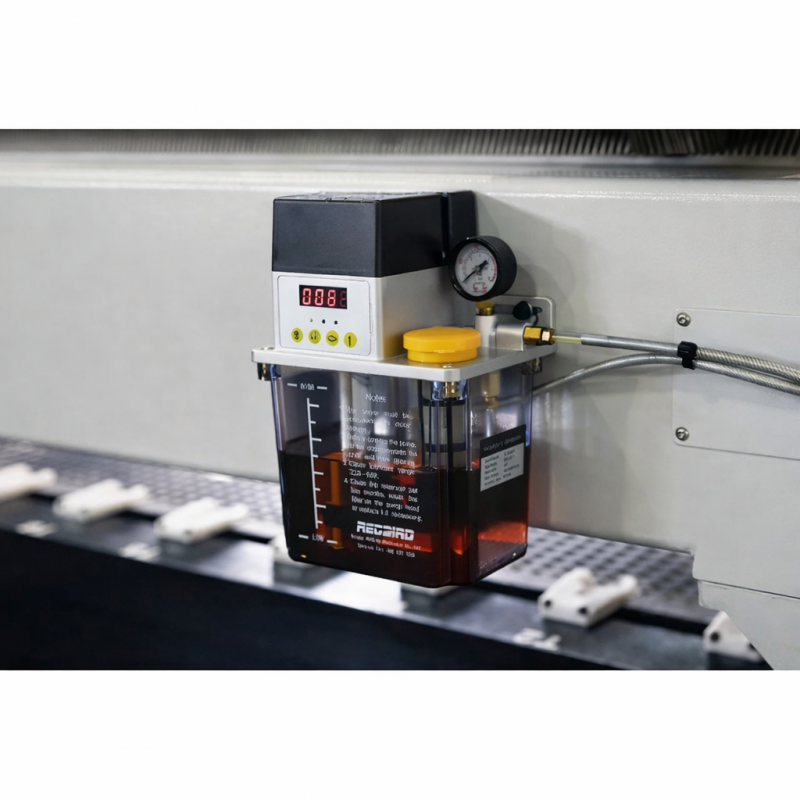

• Centralny bezobsługowy system smarowania najważniejszych ruchomych elementów: wózków i śruby kulowej. Pozwala to na oszczędność czasu i ochronę najważniejszych ruchomych podzespołów.

4. Konstrukcja

• Konstrukcja bramy przesuwnej wykonana jest z odlewu żeliwnego osiągającego niesamowitą sztywność bardzo dobrze pochłania drgania powstające podczas obróbki.
• Sztywna konstrukcja stołu, wykonana z żebrowanej stali wyklucza powstawanie drgań podczas procesu produkcji.

5. Magazyn narzędzi i czujnik pomiaru narzędzia

• Maszyna wyposażona jest w 12-pozycyjny liniowy magazyn narzędzi, zestaw stożków ISO30 oraz tuleje ER32
• W komplecie oprawki: ISO30 i tulejki do mocowania narzędzi o wymiarach:
  1/2" - 6 szt.; 1/8" - 2 szt.; 3-4mm - 2 szt.; 5-6mm - 4 szt.; 7-8mm - 2 szt.; 9-10mm - 2 szt.
• Każda frezarka CNC wyposażona jest w precyzyjny czujnik wysokości narzędzia osi Z, który eliminuje czas na poprawki pomiarów po każdej wymianie narzędzia.
