Odciąg do trocin, wiórów, pyłu CORMAK FM500

CORMAK FM500 – przemysłowy odciąg trocin, wiórów i pyłu

CORMAK FM500 to wysokowydajny odciąg trocin, odciąg wiórów i odciąg pyłu przeznaczony do intensywnej pracy w większych warsztatach, zakładach stolarskich i zakładach produkcyjnych. Wydajność odsysania na poziomie 5000 m³/h oraz podciśnienie do 2500 Pa pozwalają skutecznie transportować duże ilości trocin, wiórów i pyłu przez instalację odciągową.

Silnik o mocy 2,8 kW, zasilanie 400 V oraz wydajny wentylator odciągowy zapewniają stabilną pracę przy dużym obciążeniu. Główny króciec Ø200 mm z rozdzielaczem na 4 × Ø100 mm pozwala elastycznie rozprowadzić instalację do kilku punktów odbioru. Mobilna podstawa sprawia, że pomimo dużej wydajności FM500 może być również wykorzystywany jako odciąg mobilny w obrębie warsztatu lub hali.

Główne zalety odciągu CORMAK FM500

• Wydajność 5000 m³/h – skuteczne odprowadzanie dużych ilości trocin, wiórów i pyłu.
• Podciśnienie do 2500 Pa – efektywny transport odpadów w odpowiednio wykonanej instalacji.
• Silnik 2,8 kW / 400 V – odpowiednia moc do intensywnej pracy przemysłowej.
• Wentylator odciągowy z metalowym wirnikiem – trwały układ do transportu odpadów.
• Króciec Ø200 mm / 4 × Ø100 mm – możliwość rozbudowania instalacji do kilku punktów odbioru.
• Objętość worków odpadowych 480 l – dłuższa praca bez częstego opróżniania.
• Prędkość zasysania do 31 m/s – sprawny przepływ materiału w układzie.
• Odciąg mobilny – podstawa jezdna ułatwia zmianę ustawienia w obrębie hali.

Odciąg trocin do intensywnej pracy

Odciąg trocin CORMAK FM500 został zaprojektowany z myślą o stanowiskach generujących duże ilości materiału. Wydajność 5000 m³/h pozwala skutecznie odbierać trociny i transportować je do worków zbiorczych, ograniczając ilość odpadów pozostających wokół miejsca pracy.

Duża objętość worków odpadowych wynosząca 480 l pozwala znacząco ograniczyć częstotliwość opróżniania. Ma to szczególne znaczenie przy dłuższych cyklach pracy oraz tam, gdzie ilość generowanych trocin jest duża.

Odciąg wiórów o dużej wydajności

FM500 bardzo dobrze sprawdza się jako wydajny odciąg wiórów. Przepływ powietrza 5000 m³/h oraz podciśnienie do 2500 Pa pozwalają transportować większe frakcje materiału przez odpowiednio dobrane przewody odciągowe.

Duży króciec główny Ø200 mm umożliwia wykonanie wydajnego głównego przewodu odciągowego, natomiast rozdzielacz 4 × Ø100 mm daje możliwość rozprowadzenia instalacji do kilku punktów. Dzięki temu FM500 może stanowić podstawę bardziej rozbudowanego systemu odciągu wiórów w warsztacie lub zakładzie.

Odciąg pyłu z dużą powierzchnią filtracji

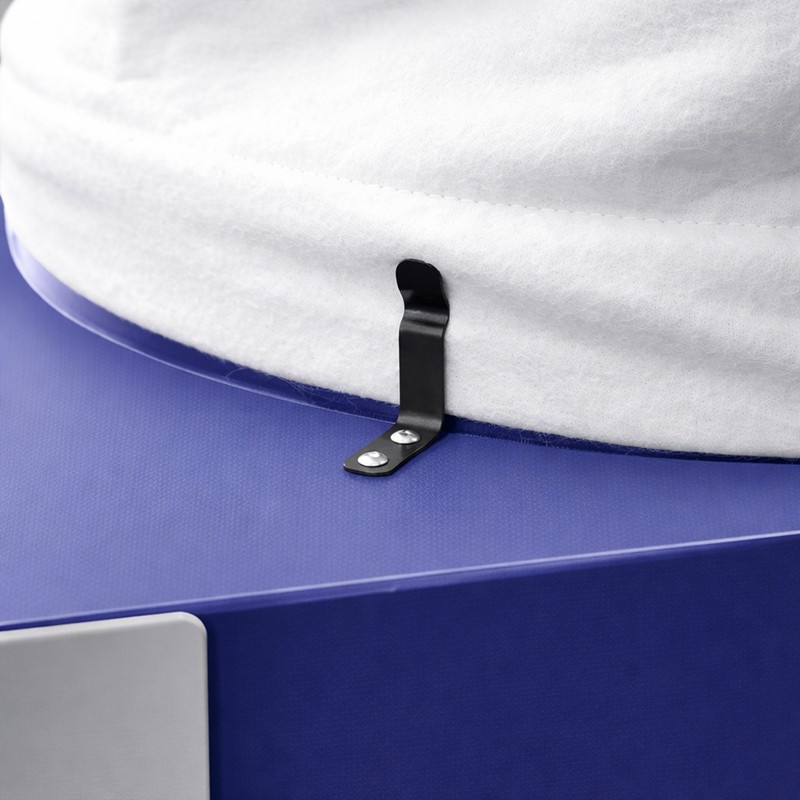

CORMAK FM500 może być wykorzystywany również jako odciąg pyłu przy procesach, podczas których oprócz większych trocin i wiórów powstają drobniejsze frakcje. Standardowe worki filtracyjne II stopnia pomagają oddzielać pył od strumienia powietrza, a większe odpady trafiają do worków zbiorczych.

Standardowy układ filtracyjny przeznaczony jest do wychwytywania cząstek do około 5 mikronów. Jeżeli stanowisko generuje szczególnie dużo drobnego pyłu, FM500 można dodatkowo wyposażyć w filtr patronowy o dokładności do 2 mikronów.

Wentylator odciągowy do dużych ilości odpadów

Za przepływ powietrza odpowiada wydajny wentylator odciągowy wyposażony w metalowy wirnik. Silnik o mocy 2,8 kW pracuje z prędkością 2950 obr./min, zapewniając stabilny transport trocin, wiórów i pyłu nawet przy intensywnym wykorzystaniu.

Metalowy wirnik jest przystosowany do transportu odpadów o zróżnicowanej wielkości i stanowi trwały element układu odciągowego. Wysoka prędkość przepływu powietrza pomaga utrzymać materiał w ruchu w prawidłowo zaprojektowanej instalacji.

Odciąg stanowiskowy do rozbudowanej instalacji

FM500 może pracować jako wydajny odciąg stanowiskowy przy jednym większym punkcie odbioru lub jako jednostka zasilająca bardziej rozbudowany układ przewodów. Rozdzielacz 4 × Ø100 mm daje możliwość doprowadzenia przewodów do kilku stanowisk, zależnie od parametrów całej instalacji i zapotrzebowania poszczególnych punktów.

Przy projektowaniu rozbudowanego systemu należy uwzględnić długość przewodów, średnice, liczbę kolan, opory przepływu oraz wymagania każdego punktu odbioru. Sama liczba króćców nie oznacza automatycznie jednakowej wydajności na wszystkich stanowiskach jednocześnie.

Mobilny odciąg do warsztatu i hali

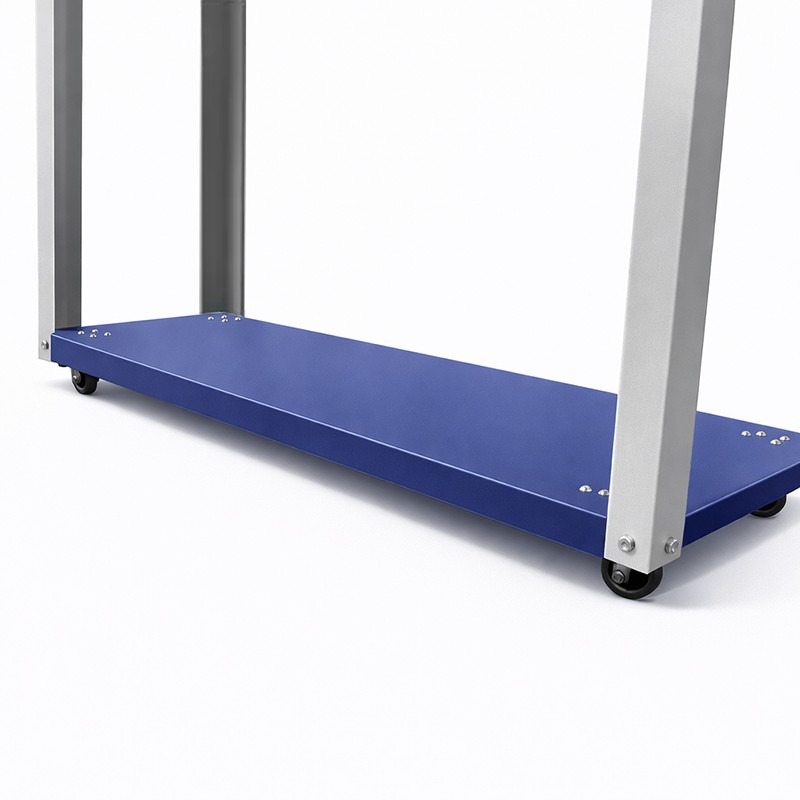

Pomimo dużej wydajności FM500 został wyposażony w podstawę jezdną, dzięki czemu może być wykorzystywany jako odciąg mobilny. Ułatwia to zmianę ustawienia urządzenia w obrębie hali, warsztatu lub strefy produkcyjnej.

Mobilność jest szczególnie przydatna tam, gdzie układ stanowisk zmienia się w zależności od aktualnej produkcji lub gdzie odciąg nie jest na stałe włączony do instalacji centralnej.

Zastosowanie odciągu CORMAK FM500

Odciąg trocin CORMAK FM500 sprawdzi się w większych warsztatach stolarskich, zakładach meblarskich, zakładach obróbki drewna oraz innych miejscach, gdzie powstają duże ilości trocin, wiórów i pyłu.

Duża wydajność, rozdzielacz 4 × Ø100 mm, mocny wentylator odciągowy oraz pojemny system worków sprawiają, że FM500 jest odpowiedni do stanowisk wymagających większego przepływu powietrza niż typowe kompaktowe odciągi stanowiskowe.

Wyposażenie standardowe

• 2 worki płócienne filtracyjne,
• 2 worki odpadowe,
• rozdzielacz 1 × Ø200 mm / 4 × Ø100 mm,
• podstawa jezdna z kołami.

Wyposażenie opcjonalne

• filtr patronowy do 2 mikronów,
• elastyczne węże odciągowe Ø100 mm i Ø200 mm,
• obejmy ocynkowane.

Dane techniczne

CORMAK FM500 – wysokowydajny odciąg mobilny do dużego warsztatu

CORMAK FM500 to wysokowydajny odciąg trocin, odciąg wiórów i odciąg pyłu przeznaczony do wymagającej pracy warsztatowej i przemysłowej. Wydajność 5000 m³/h, podciśnienie do 2500 Pa, pojemność worków 480 l oraz mocny wentylator odciągowy sprawiają, że FM500 dobrze sprawdzi się jako odciąg stanowiskowy i odciąg mobilny tam, gdzie potrzebny jest duży przepływ powietrza oraz możliwość rozprowadzenia instalacji do kilku punktów odbioru.
