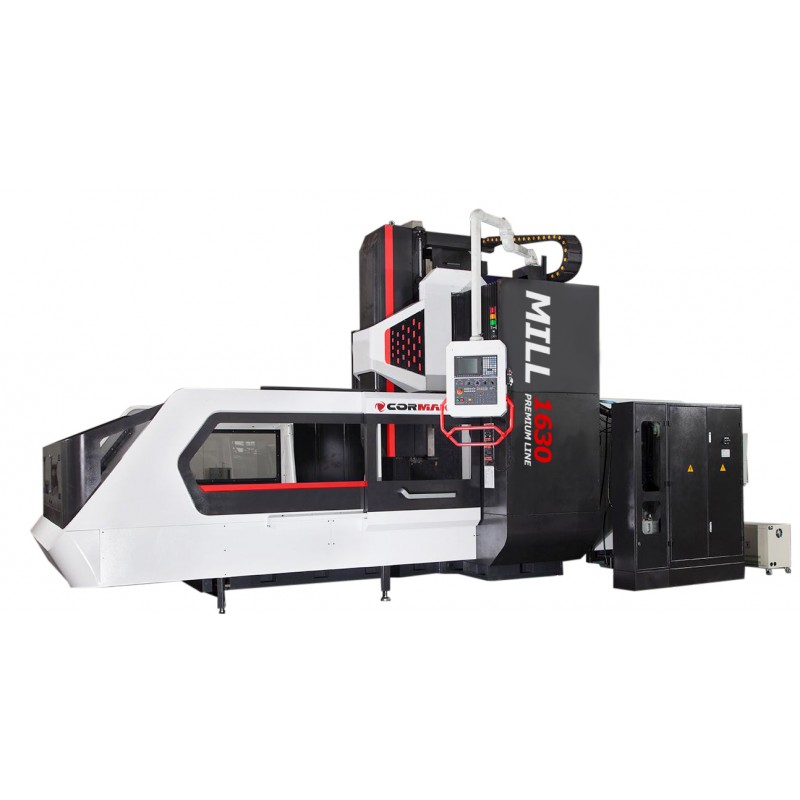

Centro di lavoro a portale MILL 1630 – precisione e potenza nella lavorazione di grandi dimensioni

Il centro di lavoro a portale MILL 1630 è una macchina CNC avanzata progettata per la lavorazione precisa di grandi pezzi metallici in applicazioni industriali esigenti. Dotato di una solida struttura a portale, moderni controlli CNC e un’ampia area di lavoro, questo centro di fresatura per metallo garantisce prestazioni eccezionali e affidabilità.

Punti di forza principali del centro di lavoro a portale MILL 1630

• Enorme area di lavoro: Tavola 3000x1600 mm, corsa 3200x2000x1000 mm, capacità di carico 8000 kg.
• Elevata precisione: Precisione di posizionamento ±0.005 mm, ripetibilità 0.003 mm (JIS).
• Dinamica avanzata: Avanzamento 12/12/8 m/min, mandrino 10–3200 giri/min.
• Stabilità della struttura: Peso 33,000 kg, distanza tra le colonne 2100 mm.
• Flessibilità: 4° asse, raffreddamento attraverso il mandrino (20/40 bar).
• Utilizzo intuitivo: Controlli Siemens o Fanuc, compatibili con CAD/CAM.
• Versatilità: Lavorazione di alluminio, acciaio e leghe di titanio.

Struttura e tecnologia

Struttura a portale e tavola

Solida struttura in ghisa, tavola 3000x1600 mm, cave a T 7-28-200 mm, capacità di carico 8000 kg.

Mandrino e azionamento

Potenza 15/18.5 kW, velocità 10-3200 giri/min, BT50, OPTION* raffreddamento del mandrino 20/40 bar.

Guide e azionamenti

Guide lineari, azionamenti Siemens, corsa 3200x2000x1000 mm, avanzamento 12/12/8 m/min.

Sistema di controllo

Controlli Siemens o Fanuc – piena integrazione con CAD/CAM.

Dati tecnici

Dotazione standard

• SIEMENS 808D
• Garanzia Siemens 2 anni
• Mandrino 8000 giri/min
• Guide lineari
• Spie di allarme a 3 colori
• Illuminazione LED
• Cabina ermetica
• Lubrificazione automatica
• Impianto pneumatico

Dotazione opzionale*

• Siemens 828 / Heidenhain / FANUC
• Velocità del mandrino 10000 / 12000 giri/min
• Raffreddamento attraverso il mandrino 20/40 bar
• 4° asse
• Evacuatore trucioli + contenitore
• Separatore d’olio
• Porte automatiche
• Sonda utensile Renishaw TS-27
• Sonda pezzo OMP60

Controlli CNC – Siemens Sinumerik 808D, SINUMERIK 828D e Fanuc Oi-TF

Il centro di lavoro a portale MILL 1630 è dotato di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Garantiscono precisione, affidabilità e flessibilità di adattamento a diverse esigenze produttive, dalle operazioni semplici ai processi di lavorazione complessi.

Siemens Sinumerik 808D – controllo CNC compatto per applicazioni di base

Siemens Sinumerik 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per piccole e medie officine. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: Interfaccia grafica e funzione Teach-In facilitano la programmazione, riducendo al minimo i tempi di apprendimento degli operatori.
• Elevata affidabilità: Struttura resistente a polvere e umidità, che garantisce stabilità in condizioni di officina difficili.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione degli azionamenti servo SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e requisiti minimi di assistenza, ideale per utenti CNC alle prime armi.

Controlli CNC – Siemens e Fanuc

Il centro di lavoro a portale MILL 1630 offre sistemi di controllo CNC avanzati, come SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Facile da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura resistente alle difficili condizioni industriali.
• Economicità: Dedicato ad applicazioni base di tornitura e fresatura.

Siemens Sinumerik 828D

• Elevata potenza di calcolo: Consente lavorazioni dinamiche e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con il software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di espansione con moduli დამატionali.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideale per operazioni di asportazione precise, come la tornitura di filetti e la scanalatura.
• Utilizzo intuitivo: L’interfaccia chiara accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale utente

SIEMENS SINUMERIK 808

Scarica il manuale utente

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.

Perché CORMAK?

• 20 anni di esperienza
• 16 anni di assistenza per i controlli Siemens
• Magazzino di 15,000 m², 12,000 macchine disponibili
• Servizio professionale in garanzia e post-garanzia
• Certificazioni di sicurezza europee

Ordina oggi il centro di lavoro a portale MILL 1630!
