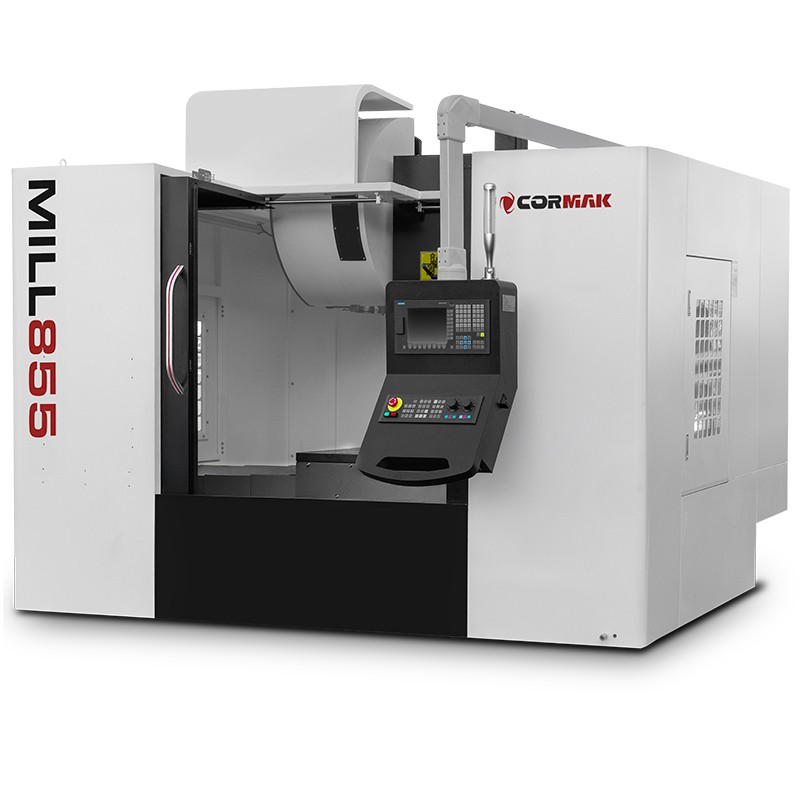

Il centro di lavoro MILL855 unisce solidità, precisione e soluzioni moderne in un’unica macchina.
Il centro di lavoro MILL 855 è un avanzato centro di lavoro verticale CNC, progettato per la lavorazione intensiva e precisa del metallo. Grazie alla struttura solida e alle moderne tecnologie, questa macchina garantisce affidabilità, alta efficienza e un’eccellente qualità dei pezzi nelle applicazioni industriali più esigenti.
Punti di forza principali del centro di lavoro MILL 855
Il centro di lavoro verticale MILL 855 si distingue per soluzioni tecnologiche avanzate che assicurano un vantaggio nella produzione di componenti di precisione. È la soluzione ideale per le aziende che cercano centri di lavoro CNC che uniscano elevata precisione, durata ed efficienza. I principali vantaggi comprendono:
- Precisione eccezionale: Grazie alle guide lineari e alle viti a ricircolo di sfere di altissima qualità, la macchina raggiunge una precisione di posizionamento pari a 0.005 mm e una ripetibilità di 0.003 mm.
- Stabilità della struttura: Il massiccio corpo in ghisa riduce al minimo le vibrazioni, garantendo affidabilità anche nella lavorazione di pezzi pesanti con peso fino a 500 kg.
- Alta efficienza: Il mandrino con potenza di 11 kW e velocità fino a 10,000 giri/min, insieme ai servoazionamenti Siemens, garantisce una lavorazione dinamica e la riduzione del tempo ciclo.
- Sicurezza dell’operatore: La camera di lavoro ermetica assicura protezione contro polvere e trucioli, creando un ambiente di lavoro sicuro.
- Flessibilità di configurazione: Possibilità di ampliamento con sistemi di controllo avanzati (Siemens 828D, Fanuc Oi-TF) e OPTION* quali 4° asse o raffreddamento attraverso il mandrino.
Struttura e tecnologia del centro di lavoro MILL 855
Il centro di fresatura per metallo MILL 855 è stato progettato per garantire durata e precisione in condizioni industriali impegnative. Gli elementi principali della struttura sono:
- Solido corpo in ghisa: Garantisce elevata rigidità e riduzione delle vibrazioni, aspetto fondamentale nella lavorazione di materiali ad alta durezza.
- Guide lineari: Guide di alta qualità sugli assi X, Y, Z consentono un movimento fluido e precisione con avanzamento rapido di 15 m/min.
- Mandrino BT40: Con potenza di 11 kW e velocità fino a 10,000 giri/min, garantisce eccellenti prestazioni di taglio.
- Viti a ricircolo di sfere: Viti di precisione sui tre assi garantiscono elevata accuratezza e ripetibilità dei movimenti.
- Sistema automatico di lubrificazione: Riduce al minimo l’usura dei componenti, prolungando la durata della macchina.
- Magazzino utensili: Il magazzino utensili a 24 posizioni consente cambi rapidi, aumentando l’efficienza dei processi produttivi.
Precisione ed efficienza di lavoro
Il centro di lavoro CNC MILL 855 garantisce una precisione impareggiabile grazie a soluzioni tecnologiche avanzate. La precisione di posizionamento (0.005 mm) e la ripetibilità (0.003 mm) consentono la lavorazione di pezzi con forme complesse e requisiti di tolleranza elevati. L’avanzamento rapido (15 m/min) e il controllo efficiente grazie ai sistemi Siemens Sinumerik o Fanuc Oi-TF ottimizzano il tempo ciclo, riducendo i costi di produzione e aumentando la produttività.
Applicazione del centro di lavoro verticale MILL 855
I centri di lavoro verticali come il MILL 850 trovano impiego in numerosi settori, tra cui:
- Industria automobilistica: Produzione di componenti precisi, come elementi di motori, trasmissioni e sistemi di sospensione.
- Industria aeronautica: Lavorazione di pezzi con elevati requisiti di tolleranza, ad esempio elementi di turbine o strutture aeronautiche.
- Costruzione di macchine: Produzione di parti per apparecchiature industriali e utensili di precisione.
- Industria degli utensili: Produzione di stampi a iniezione, matrici e altri elementi che richiedono elevata precisione.
La macchina rappresenta una scelta eccellente per aziende produttive di medie e grandi dimensioni che puntano su alta qualità ed efficienza.
Dotazione standard
- Sistema di controllo SIEMENS SINUMERIK 808 Advanced con garanzia di 2 anni
- Mandrino 10,000 giri/min
- Guide lineari sugli assi X, Y, Z
- Magazzino utensili a 24 posizioni
- Spie di allarme a 3 colori
- Illuminazione dell’area di lavoro
- Cabina ermetica
- Sistema automatico di lubrificazione
- Impianto pneumatico
Dotazione opzionale*
- Sistemi di controllo Siemens 828D, Siemens 840 o Fanuc Oi-TF
- Mandrino con velocità di 12,000 giri/min
- Raffreddamento attraverso il mandrino (20 bar o 40 bar)
- 4° asse rotativo
- Evacuatore trucioli a nastro con contenitore
- Separatore d’olio
- Porte automatiche
- Sonda automatica di misura utensili
- Sonda automatica di misura pezzo
Parametri tecnici
| Cono del mandrino |
BT40 |
| Dimensioni della tavola |
1000 x 550 mm |
| Distanza della punta del mandrino dalla superficie della tavola |
620 mm |
| Distanza dell’asse del mandrino dalla colonna |
530 mm |
| Corsa della tavola |
800 x 550 mm |
| Corsa dell’asse Z |
500 mm |
| Gamma di velocità del mandrino |
fino a 10,000 giri/min |
| Numero / larghezza / passo delle cave a T |
4 / 18 mm / 120 mm |
| Avanzamento di lavoro |
2000 mm/min |
| Avanzamento rapido X,Y,Z |
15 m/min |
| Numero di utensili nel magazzino |
24 |
| Potenza (coppia) degli azionamenti di avanzamento |
1.75 / 1.75 / 3.5 kW |
| Precisione di posizionamento |
0.005 mm |
| Potenza del motore mandrino |
11 kW |
| Alimentazione, potenza totale |
400V / 18 kW |
| Carico max. della tavola |
500 kg |
| Peso |
5000 kg |
| Dimensioni (L x P x A) |
2800 x 2300 x 2700 mm |
Controlli CNC – Siemens Sinumerik 808D, SINUMERIK 828D e Fanuc Oi-TF
Il centro di lavoro CNC MILL850 è dotato di sistemi di controllo professionali dei rinomati produttori Siemens, Fanuc e GSK. Garantiscono precisione, affidabilità e flessibilità di adattamento alle diverse esigenze produttive, dalle operazioni semplici ai processi di lavorazione complessi.
Siemens Sinumerik 808D – controllo CNC compatto per applicazioni di base
Siemens Sinumerik 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per piccole e medie aziende. Le sue caratteristiche principali sono:
- Utilizzo intuitivo: L’interfaccia grafica e la funzione Teach-In facilitano la programmazione, riducendo al minimo il tempo di apprendimento degli operatori.
- Elevata affidabilità: Struttura resistente a polvere e umidità, che garantisce stabilità in difficili condizioni di officina.
- Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione dei servoazionamenti SIEMENS.
- Ottimizzazione dei costi: Basso consumo energetico e requisiti minimi di assistenza, ideale per utenti CNC principianti.
Controlli CNC – Siemens e Fanuc
Il centro di lavoro CNC MILL850 offre sistemi di controllo CNC avanzati, come SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:
SIEMENS SINUMERIK 808 Advanced
- Interfaccia intuitiva: Facile da usare, ideale per officine più piccole e utenti principianti.
- Affidabilità: Struttura resistente alle difficili condizioni industriali.
- Economicità: Dedicato alle applicazioni di base di tornitura e fresatura.
Siemens Sinumerik 828D
- Elevata potenza di calcolo: Consente una lavorazione dinamica e la gestione di cicli complessi.
- Integrazione con CAD/CAM: Facilita la collaborazione con il software di progettazione.
- Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di ampliamento con moduli aggiuntivi.
Fanuc Oi-TF
- Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
- Cicli di tornitura avanzati: Ideale per operazioni di taglio precise, come tornitura di filettature e scanalature.
- Utilizzo intuitivo: L’interfaccia chiara accelera la programmazione.
Manuali utente
SIEMENS SINUMERIK 828/840
Scarica il manuale utente
SIEMENS SINUMERIK 808
Scarica il manuale utente
Affidati all’esperienza CORMAK
Con oltre 20 anni di esperienza nella fornitura di macchine industriali, CORMAK offre centri di lavoro affidabili e un supporto tecnico completo. Le nostre macchine soddisfano gli standard europei di sicurezza, e il servizio professionale in garanzia e post-garanzia assicura la continuità della produzione. Contattaci per saperne di più!
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
