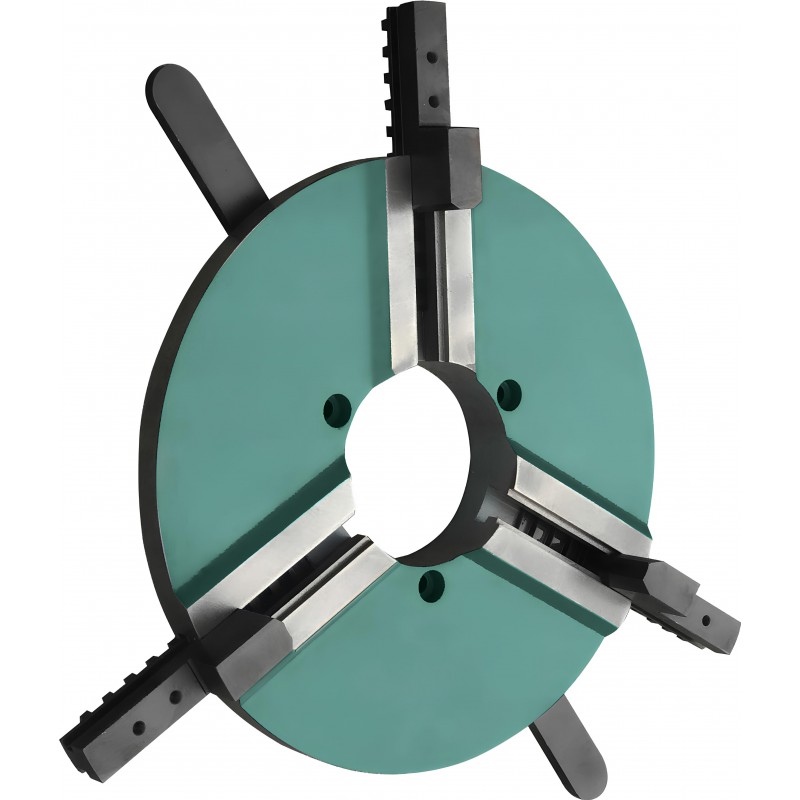

Mandrino autocentrante a 3 griffe WP400 è un’attrezzatura di alta gamma dedicata alla collaborazione con posizionatori di saldatura e rotatori per saldatura. Consente un serraggio rapido e stabile di pezzi cilindrici o esagonali in un intervallo di diametri da 120 a 380 mm. Grazie alla struttura robusta e all’elevata forza di serraggio, il mandrino garantisce affidabilità e precisione indispensabili nei processi di saldatura circonferenziale automatica e semiautomatica.
Punti di forza principali del mandrino WP400
- Ampio range di serraggio – possibilità di bloccare elementi con diametri da 120 a 380 mm assicura versatilità d’impiego in produzione di serie e singola.
- Meccanismo autocentrante a tre griffe – garantisce un posizionamento rapido e accurato del pezzo sull’asse di rotazione del rotatore.
- Elevata forza di serraggio – 350 kg – consente il bloccaggio sicuro anche di componenti pesanti durante rotazioni dinamiche.
- Compatibilità con posizionatori di saldatura – il mandrino lavora perfettamente con rotatori di saldatura, permettendone il pieno utilizzo.
- Struttura stabile e durevole – progettata per l’impiego a lungo termine in condizioni industriali.
Costruzione e tecnologia
Il modello WP400 è dotato di un preciso sistema di serraggio meccanico che opera in modo sincrono, per cui il pezzo viene sempre posizionato con accuratezza rispetto all’asse di rotazione. Le tre griffe a movimento indipendente sono realizzate in acciaio temprato resistente a usura e deformazioni. Il grande foro passante ⌀170 mm consente l’utilizzo con pezzi passanti, ad esempio tubi e boccole, mentre la portata di 240 kg permette un lavoro sicuro con elementi pesanti.
Precisione ed efficienza di lavoro
Il mandrino WP400 riduce al minimo il tempo necessario per preparare il pezzo alla saldatura, aumentando l’efficienza della postazione. Il sistema autocentrante elimina gli errori di impostazione e contribuisce a migliorare la qualità del cordone circonferenziale. La struttura del mandrino assicura rigidità del sistema, fondamentale nel lavoro in modalità automatica.
Applicazioni
Il mandrino WP400 trova impiego in stabilimenti industriali che utilizzano posizionatori di saldatura, rotatori di saldatura e altri dispositivi a supporto dei processi di saldatura. Ideale per il serraggio di tubi, boccole, flange e altri pezzi lavorati o saldati in rotazione. Grazie all’elevata forza di serraggio e alla portata, è adatto sia alla produzione leggera sia a quella pesante.
Dati tecnici
| Modello |
WP-400 |
| Forza max. di serraggio |
350 kg |
| Portata massima del carico |
240 kg |
| Diametro foro |
⌀ 170 mm |
| Intervallo di serraggio |
⌀ 120–380 mm |
Riepilogo
Il mandrino autocentrante WP400 è una soluzione affidabile per qualsiasi postazione dotata di rotatore per saldatura o posizionatore di saldatura. Consente un serraggio rapido e sicuro di pezzi di grande diametro, garantendo ripetibilità, stabilità e precisione di rotazione. Utilizza WP400 nella tua produzione e aumenta la produttività dei processi di saldatura mantenendo alta qualità e sicurezza operativa.
