Software CAD/CAM per Fresatrici CNC UCanCam V13 PRO (Versione Inglese)

Caratteristiche del prodotto:

UCanCam V13 PRO è un software CAD/CAM professionale avanzato, progettato per applicazioni industriali. Include tutti gli strumenti essenziali per la progettazione e la lavorazione.

Questo potente sistema supporta la creazione di modelli 3D, la prototipazione rapida, la realizzazione di insegne, l’intaglio del legno (ad es. camini su misura, pannelli per porte) e il taglio della pietra (lapidi, targhe).

Il software integra moduli CAD e CAM, consentendo di progettare da zero con ampie possibilità di modifica e dettagli artistici. È intuitivo e largamente utilizzato nei settori della lavorazione del legno, della pubblicità e della decorazione artistica, offrendo strumenti completi per la lavorazione superficiale di pannelli MDF.

Il UCanCam V13 PRO per fresatrici CNC offre funzionalità CAD/CAM complete — dalla progettazione iniziale alla generazione del codice G e alla simulazione della lavorazione.

L’ultima versione V13 PRO include:

• Creazione di superfici standard: piano, sfera, cilindro, cono, ellissoide
• Creazione di superfici libere
• Modifica delle superfici: raccordo, estensione, rifilatura
• Nuove funzioni: Image to Relief, Standard Relief, Chamfer Relief, Profile Relief, Sweep Relief, Interactive Nesting, Relief Sculpt
• Creazione texture: lineare, curvilinea, onda lineare, onda curvilinea, texture a ventaglio, rifilatura texture
• Lavorazione del progetto: incisione completa di testi e grafiche su superfici con mantenimento delle proporzioni di altezza
• Sgrossatura parallela: rimozione rapida del materiale basata su condizioni reali di lavorazione e geometria del pezzo
• Lavorazione superfici: taglio ad alte prestazioni (HEC) per cavità profonde, tasche e scanalature
• Finitura superfici: percorsi paralleli con utensili a sfera per una lavorazione fluida dei contorni
• Finitura dei contorni: aumento della velocità di taglio su livelli Z costanti con limiti di area regolabili
• Simulazione di lavorazione: visualizzazione della texture del materiale

Supporta l’importazione di file .iges, .stl, .obj, nonché formati vettoriali (.dxf, .plt, .ai, .eps) e bitmap (.bmp, .jpg, .tiff, .png).

Modulo CAD:

• Strumenti di disegno e modifica
• Elaborazione immagini (estrazione contorni)
• Modifica del testo
• Disegno di curve basato su funzioni
• Creazione di testi seriali
• Array lungo curva
• Array circolare / rettangolare
• Trasformazioni artistiche
• Rifilatura linee
• Operazioni booleane
• Spostamento oggetti
• Nesting automatico
• Modifica nodi
• Relazioni di posizione e forma
• Gestione livelli

Modulo CAM:

• Lavorazione profili
• Molteplici strategie di ingresso utensile: rampa, affondamento graduale, ingresso laterale
• Taglio oscillante
• Modifica percorsi utensile
• Taglio profili trocoidale
• Pulizia superfici: raster e offset
• Sgrossatura superficiale trocoidale
• Incisione 3D
• Lavorazione tra linee
• Foratura
• Fresatura concava e convessa
• Lavorazione intelligente
• Lavorazioni prismatiche e in rilievo
• Incisione in rilievo da bitmap
• Creazione percorsi utensile tra due curve
• Rifilatura percorsi utensile
• Trasformazioni artistiche dei percorsi utensile
• Incisione su asse rotativo
• Simulazione di lavorazione

Novità della versione V13 PRO:

• Aggiunta strategia di percorso utensile adattivo
• Post-processor migliorato (supporto per fresatura orizzontale, filettatura e cicli di foratura)
• Aggiunto utensile di filettatura
• Percorsi di foratura migliorati per cicli di foratura e filettatura
• Visualizzazione dell’altezza di sicurezza e della profondità di affondamento nei percorsi utensile
• Aggiunta opzione di smusso nel percorso utensile Incisione Angolo 3D
• Aumentata la lunghezza massima del nome file UCC a 1024 byte
• Aggiunta opzione di fresatura multistrato nel percorso Centreline
• Visualizzazione delle coordinate del punto utensile durante la simulazione
• Aggiunta strategia di percorso utensile Chamfer
• Aggiunte trasformazioni di orientamento e scala (2 punti, 2 linee)
• Aggiunti vincoli geometrici e dimensionali nei nodi Bezier
• Sistema di aiuto aggiornato

Requisiti: Qualsiasi computer con sistema operativo Windows.

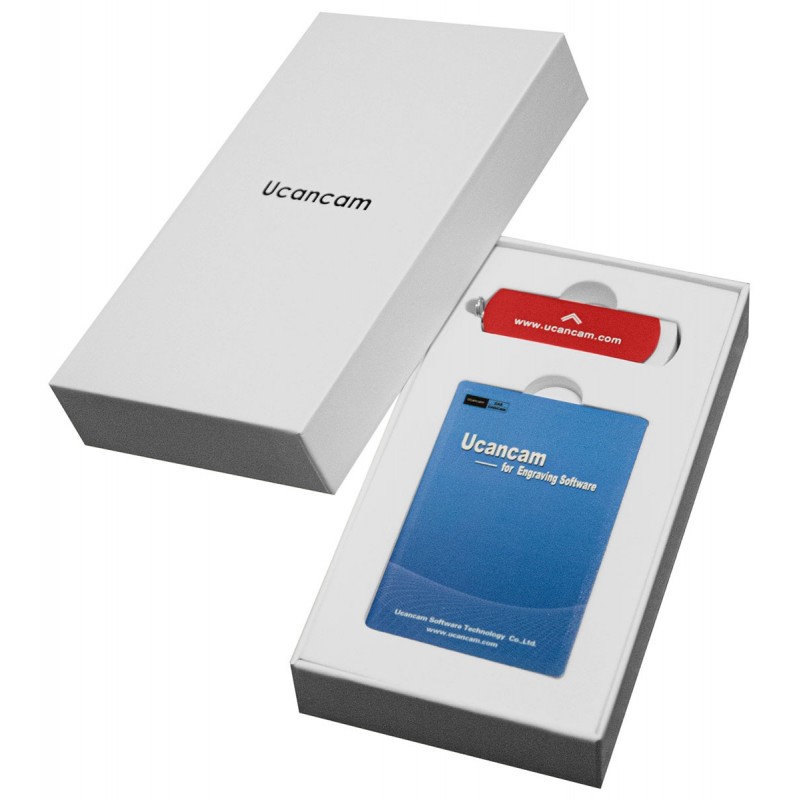

Il set include:

• Chiave hardware USB
• Chiavetta USB con il software
