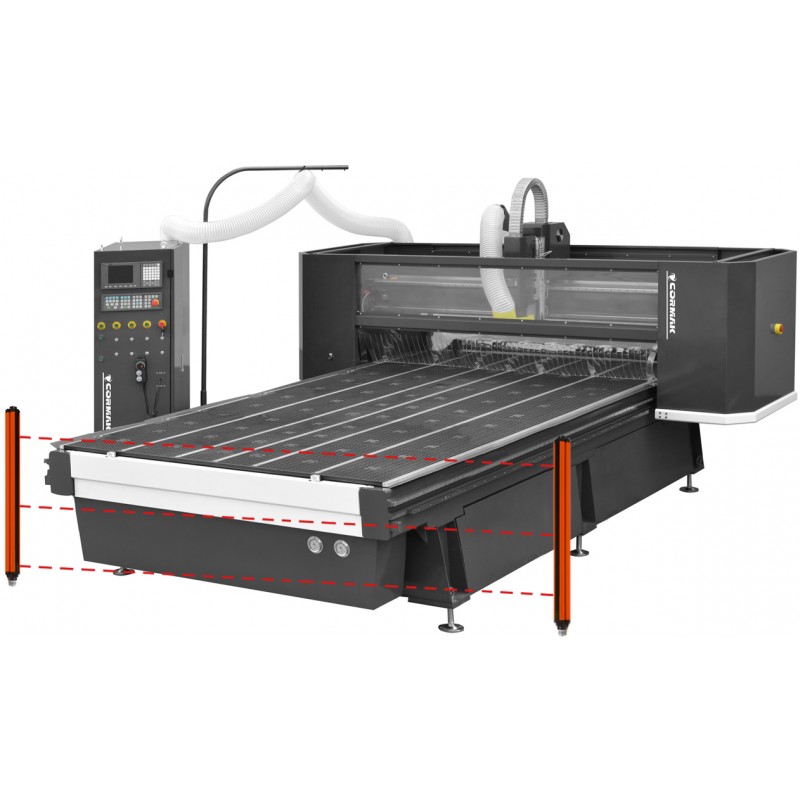

Fresatrice CNC / Router CNC CORMAK C2030 IND (2000×3000) con tavolo ibrido

1. Tavolo di lavoro

• Tavolo sezionato con sei sezioni a depressione indipendenti, realizzato con pannelli HPL rigidi e resistenti, comandate direttamente dall’armadio di controllo,
• Ogni sezione dispone di fori ai quali, tramite un sistema di tubazioni, viene convogliata la depressione dalla pompa a vuoto,
• I fori principali nel tavolo a depressione sono dotati di tappi, grazie ai quali è possibile fissare diversi formati di materiali,
• La superficie del tavolo di lavoro è rivestita da una rete di canaline che consente una distribuzione uniforme della depressione su tutta l’area,
• Dispone di scanalature che permettono anche il fissaggio manuale del materiale,
• Tavolo dotato di battute su due assi! Posizionatori pneumatici che consentono di collocare il materiale sempre nello stesso punto,
• La linea di pantografi IND è stata dotata di un tavolo di lavoro massiccio, industriale e rinforzato.
• Possibilità di collocare un armadietto portautensili sotto il tavolo di lavoro, alla sua estremità.

2. Mandrino HSD di produzione italiana

• Mandrino brushless di un rinomato produttore di alta classe, con potenza di 9kW, alimentato tramite inverter, con protezione da sovraccarico.
• Elettromandrino di fresatura dotato di innovativo sistema di raffreddamento AD ARIA.
• Predisposto per il cambio utensile automatico, che riduce il tempo di lavorazione eliminando i fermi legati al cambio manuale della fresa.
• L’automazione consente di utilizzare tutti gli utensili nel processo produttivo senza necessità di calibrazione e arresto del ciclo di produzione
• Possibilità di aggiungere la nebulizzazione d’olio con supplemento

3. Azionamento

• Azionamenti servo AC YASKAWA di alta classe ed efficienti dal punto di vista energetico, controllati da un controllore digitale, garantiscono una lavorazione di eccellente qualità mantenendo elevate velocità operative nelle singole direzioni,
• I motori servo AC brushless che azionano gli assi X, Y trasmettono il movimento tramite riduttori planetari di alta classe
• L’asse Z, dove la precisione di posizionamento ha un’importanza fondamentale, è azionato da una vite a ricircolo di sfere rinforzata.
• Lo spostamento del ponte lungo gli assi X e Y avviene tramite guide HIWIN e ruote dentate a dentatura elicoidale, che garantiscono molti anni di funzionamento senza guasti; sono realizzate in acciaio temprato e indurito di alta qualità
• Le guide trapezoidali professionali HIWIN utilizzate su tutti gli assi sono sottoposte a controllo di conformità e le procedure di prova vengono eseguite in ogni fase del montaggio.
• Sistema centralizzato di lubrificazione senza manutenzione dei principali elementi mobili: carrelli e vite a ricircolo di sfere. Ciò consente di risparmiare tempo e proteggere i principali componenti mobili.

4. Struttura

• La struttura del ponte mobile è realizzata in fusione di ghisa, raggiunge un’incredibile rigidità e assorbe molto bene le vibrazioni generate durante la lavorazione.
• La struttura rigida del tavolo, realizzata in acciaio nervato, elimina la formazione di vibrazioni durante il processo produttivo.

5. Magazzino utensili e sensore di misura utensile

• La macchina è dotata di magazzino utensili lineare a 8 posizioni, set di coni ISO30 e pinze ER32
• In dotazione portautensili: ISO30 e pinze per il fissaggio di utensili con dimensioni:
  1/2" - 6pz.; 1/8" - 1pz.; 3-4mm - 1pz.; 5-6mm - 2pz.; 7-8mm - 1pz.; 9-10mm - 1pz.
• Ogni fresatrice CNC è dotata di un preciso sensore di altezza utensile dell’asse Z, che elimina il tempo necessario alle correzioni delle misurazioni dopo ogni cambio utensile.
