Contropunta del tornio – a cosa serve e quando bisogna usarla?

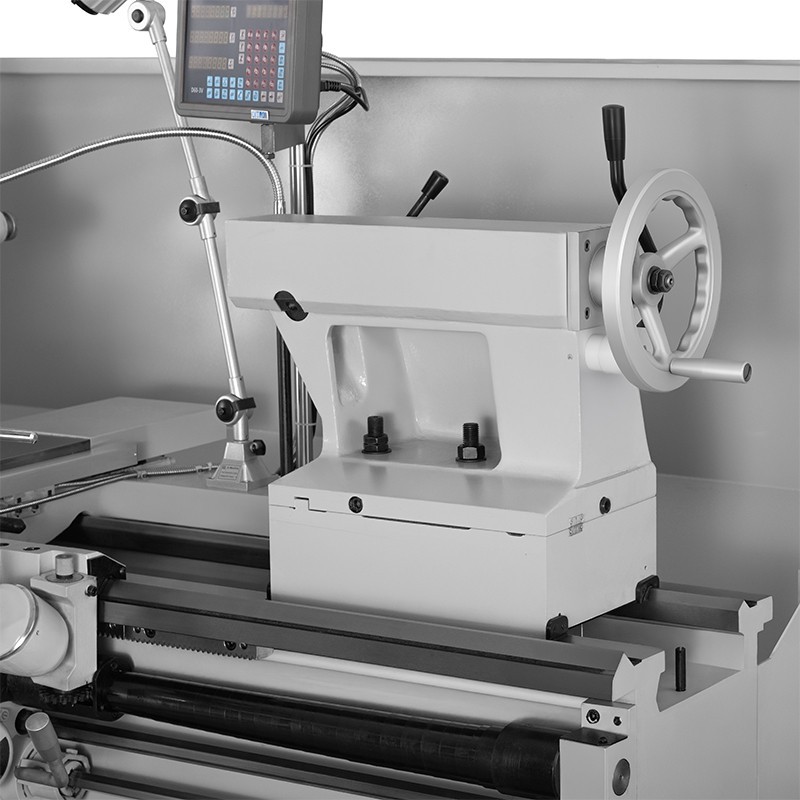

La contropunta del tornio è uno degli elementi fondamentali di un tornio convenzionale. Si trova sul lato opposto alla testa motrice e può essere spostata lungo il bancale della macchina. Il suo compito principale è il supporto dell’albero sul tornio, soprattutto quando il pezzo è lungo, snello o soggetto a flessione.

La contropunta può anche servire per montare utensili come punte, alesatori o svasatori. In questo modo aumenta le possibilità operative del tornio e consente di eseguire lavorazioni aggiuntive senza spostare il pezzo su un’altra macchina.

A cosa serve la contropunta del tornio?

La contropunta viene utilizzata più spesso per sostenere elementi lunghi che ruotano nel mandrino del tornio. Un’estremità del pezzo viene bloccata nel mandrino, mentre l’altra viene sostenuta da una punta montata nel cannotto della contropunta.

Questa soluzione aumenta la rigidità del sistema e riduce le vibrazioni durante la tornitura.

La contropunta del tornio viene impiegata, tra l’altro, nella lavorazione di:

• alberi lunghi,
• assi,
• perni,
• barre,
• componenti di piccolo diametro,
• pezzi che richiedono foratura assiale.

Maggiore è la lunghezza del pezzo rispetto al suo diametro, maggiore è il rischio di flessione durante la lavorazione.

Perché il supporto dell’albero sul tornio è importante?

Durante la tornitura, sul pezzo agiscono le forze di taglio. Se un albero è lungo ed è fissato solo nel mandrino, può iniziare a flettersi.

Questo può peggiorare la qualità della superficie, rendere più difficile mantenere la quota e causare vibrazioni.

Il supporto dell’albero sul tornio tramite la contropunta aiuta a ridurre questi fenomeni. Il pezzo viene stabilizzato in due punti, mantenendo una maggiore rigidità durante il lavoro.

Questo è particolarmente importante quando il materiale sporge molto dal mandrino.

Quando bisogna usare la contropunta?

Non esiste un’unica lunghezza oltre la quale la contropunta sia sempre obbligatoria. La decisione dipende dal diametro, dal materiale, dalla sporgenza del pezzo, dai parametri di taglio e dalla precisione richiesta.

Nella pratica conviene usare la contropunta quando l’albero mostra tendenza a vibrare o a flettersi.

Il supporto è particolarmente consigliato durante la tornitura di elementi lunghi e sottili, con maggiori profondità di passata e quando è richiesta un’elevata precisione dimensionale.

Se il pezzo è corto e rigido, la contropunta potrebbe non essere necessaria.

Punta fissa o punta rotante?

Nella contropunta si possono utilizzare diversi tipi di punte.

La punta fissa non ruota insieme al pezzo. Richiede una corretta lubrificazione della superficie di contatto ed è usata principalmente in operazioni specifiche.

La punta rotante dispone di propri cuscinetti e ruota insieme al pezzo lavorato. È più comoda con velocità di rotazione più elevate e durante lavorazioni prolungate.

Nella maggior parte delle applicazioni da officina, la punta rotante è una soluzione molto pratica.

Come preparare il pezzo per il supporto?

Per utilizzare correttamente la contropunta, all’estremità dell’albero deve essere realizzato un centro. Dovrebbe trovarsi esattamente sull’asse del pezzo e avere una geometria adatta alla punta utilizzata.

Un centro eseguito in modo non corretto può causare eccentricità, supporto irregolare e usura più rapida della superficie di contatto.

Dopo aver posizionato la contropunta, il cannotto deve essere avanzato e la punta deve essere premuta delicatamente contro il pezzo. La pressione deve essere sufficiente per stabilizzare il pezzo, ma non eccessiva.

Una pressione troppo elevata può causare surriscaldamento, sovraccarico dei cuscinetti o variazioni della geometria di un albero snello.

Contropunta come supporto utensile

La contropunta non serve solo per sostenere il pezzo.

Nel suo cannotto si può montare un mandrino portapunte o un utensile con cono Morse. In questo modo il tornio può eseguire forature direttamente sull’asse del pezzo.

La contropunta può essere utilizzata per:

• centratura,
• foratura,
• alesatura,
• svasatura,
• alcune operazioni di filettatura.

In questo caso il pezzo ruota nel mandrino, mentre l’utensile montato nella contropunta avanza lungo l’asse.

Contropunta e lunetta – qual è la differenza?

La contropunta sostiene il pezzo alla sua estremità. Tuttavia, non sempre è sufficiente.

Con alberi molto lunghi può essere necessaria anche una lunetta fissa o mobile. Essa sostiene il pezzo più vicino alla zona di taglio e limita la flessione nella parte centrale della lunghezza.

Per questo motivo contropunta e lunetta non sono soluzioni alternative. Nelle lavorazioni più impegnative possono essere utilizzate contemporaneamente.

Come impostare correttamente la contropunta?

La contropunta deve trovarsi sull’asse del mandrino. Se è spostata rispetto all’asse, può causare una tornitura conica invece che cilindrica.

Prima di una lavorazione precisa è quindi opportuno verificarne l’allineamento.

Sono importanti anche lo stato delle guide e la pulizia delle superfici di contatto. Lo sporco sotto la base della contropunta può influire sulla sua posizione.

Dopo lo spostamento nella posizione corretta, la contropunta deve essere bloccata saldamente sul bancale.

Quando la contropunta non basta?

Con alberi molto sottili e lunghi, il solo supporto all’estremità potrebbe non eliminare la flessione nella parte centrale.

In questo caso è necessario ridurre i parametri di taglio oppure utilizzare una lunetta aggiuntiva.

Allo stesso modo, con pezzi pesanti bisogna verificare il carico ammissibile della contropunta e della punta utilizzata. L’elemento di supporto non dovrebbe sopportare carichi superiori a quelli previsti dal produttore della macchina.

Riepilogo

La contropunta del tornio serve principalmente a stabilizzare pezzi lunghi e snelli e a montare utensili per forature e altre lavorazioni assiali.

Un corretto supporto dell’albero sul tornio riduce le vibrazioni, limita la flessione e aiuta a mantenere la precisione richiesta nella tornitura. La contropunta dovrebbe essere utilizzata ogni volta che il pezzo sporge in modo significativo dal mandrino o quando la sua rigidità non è sufficiente.

Una contropunta ben allineata aumenta la sicurezza e la precisione del lavoro, perciò è uno degli elementi più importanti dell’equipaggiamento di un tornio convenzionale.
