Precyzyjne imadło maszynowe CORMAK QM16100N/QT z szczękami o szerokości 100 mm zapewnia stabilne i dokładne mocowanie elementów podczas frezowania, wiercenia, roztaczania oraz szlifowania. Przestawne wkładki szczękowe umożliwiają uzyskanie czterech zakresów rozwarcia – maksymalnie do 265 mm. Sztywny żeliwny korpus, mechanizm dociskający detal do podstawy oraz kompaktowa konstrukcja sprawiają, że imadło sprawdzi się na obrabiarkach CNC i maszynach konwencjonalnych.

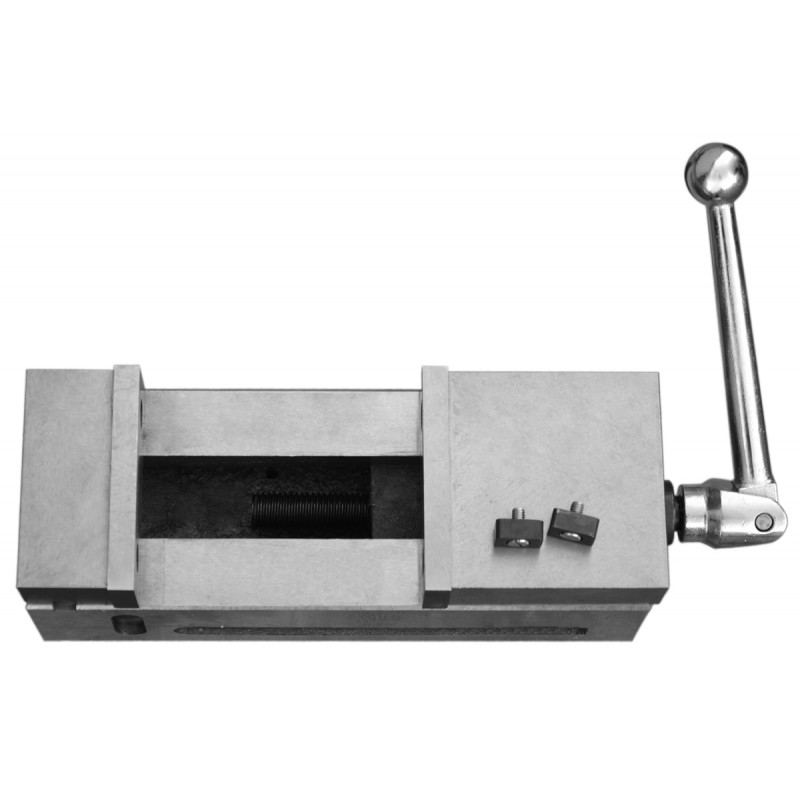

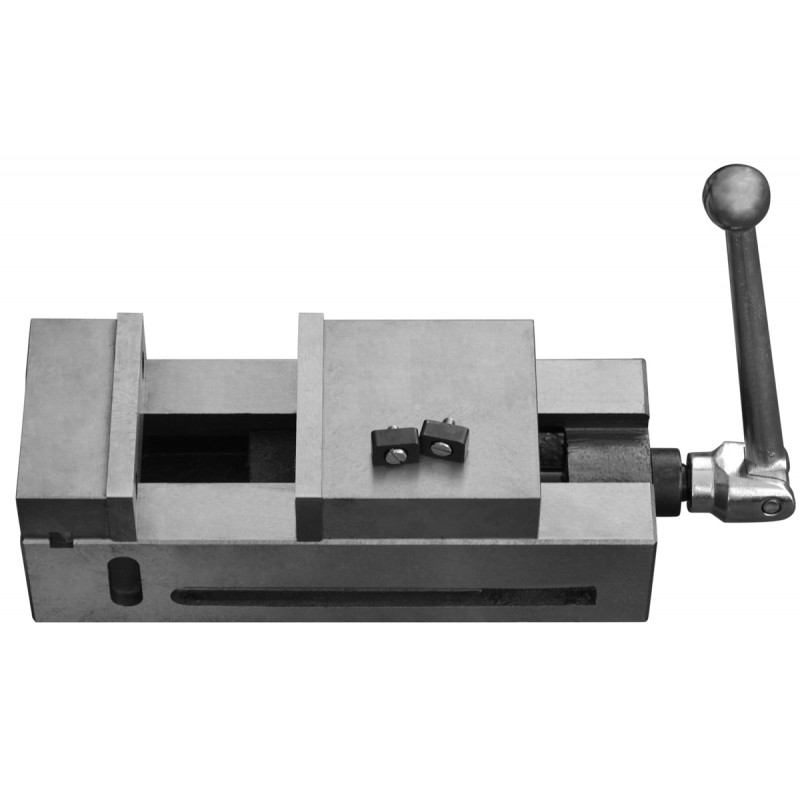

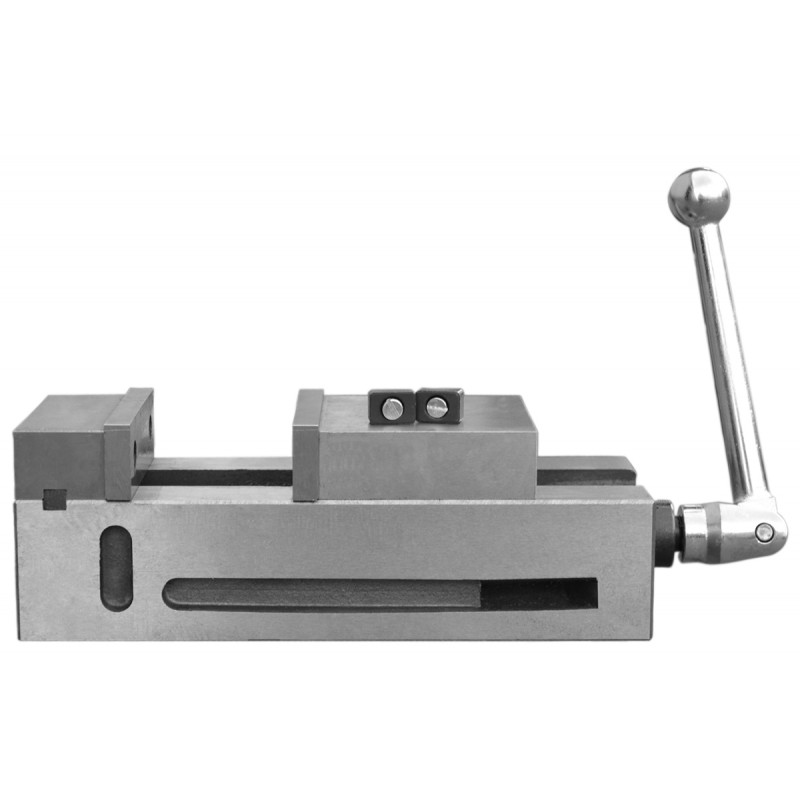

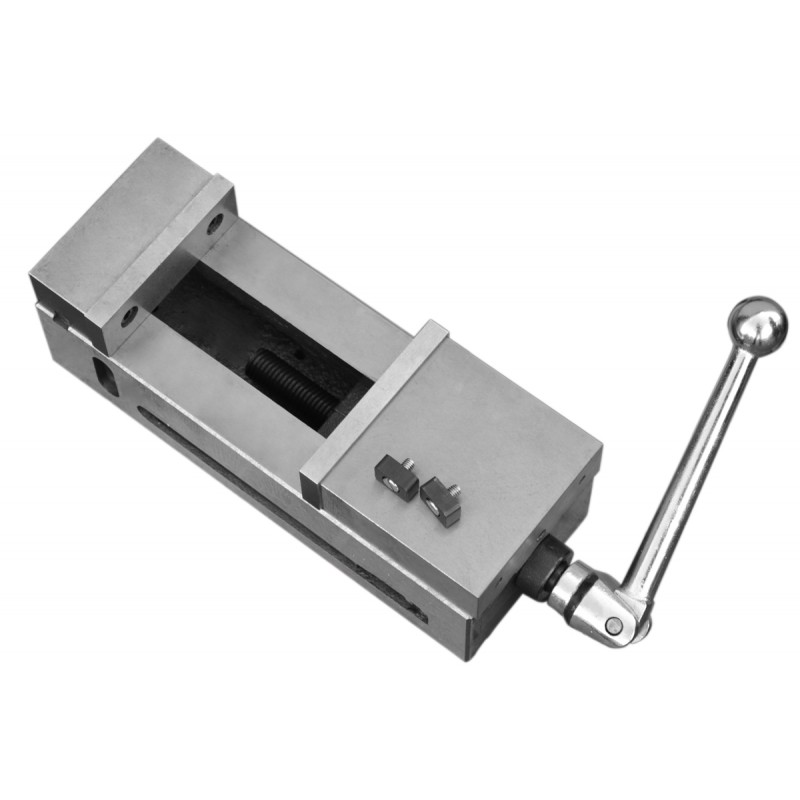

Precyzyjne imadło maszynowe 100 mm CORMAK QM16100N/QT
CORMAK QM16100N/QT to profesjonalne imadło maszynowe precyzyjne przeznaczone do stabilnego i dokładnego mocowania obrabianych elementów. Może być stosowane na frezarkach CNC, frezarkach konwencjonalnych, wiertarkach, roztaczarkach oraz innych obrabiarkach wymagających pewnego unieruchomienia detalu.
Imadło wyposażono w szczęki o szerokości 100 mm oraz przestawne wkładki szczękowe. Możliwość zmiany ich położenia pozwala uzyskać cztery konfiguracje rozwarcia – od standardowego zakresu L1 do maksymalnego rozwarcia 265 mm w konfiguracji L4. Rozwiązanie to zwiększa uniwersalność imadła i umożliwia mocowanie detali o zróżnicowanych wymiarach.
Główne atuty imadła QM16100N/QT
- Szczęki o szerokości 100 mm – zapewniają stabilne podparcie obrabianego elementu.
- Cztery zakresy rozwarcia – maksymalnie 100, 150, 215 lub 265 mm, zależnie od ustawienia wkładek szczękowych.
- Przestawne wkładki szczękowe – pozwalają dostosować obszar mocowania do wielkości detalu.
- System docisku pionowego – konstrukcja szczęki ruchomej dociska obrabiany element do podstawy imadła.
- Sztywny żeliwny korpus – ogranicza odkształcenia i tłumi drgania powstające podczas obróbki.
- Stabilne mocowanie – mechanizm zaciskowy zapewnia równomierne przenoszenie siły na detal.
- Kompaktowa konstrukcja – wymiary 305 × 100 × 86 mm pozwalają zamontować imadło również na mniejszych stołach roboczych.
- Możliwość współpracy kilku imadeł – przydatna podczas mocowania długich elementów lub wielu detali.
- Szerokie zastosowanie – odpowiednie do obrabiarek CNC oraz maszyn konwencjonalnych.

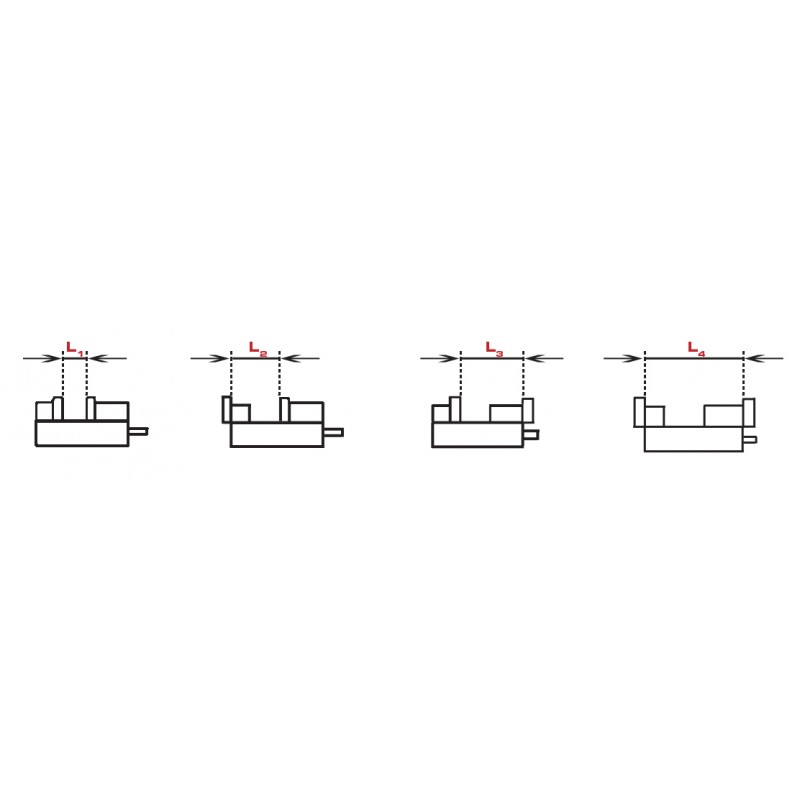

Przestawne szczęki i cztery zakresy mocowania
Najważniejszą cechą imadła jest możliwość zmiany położenia wkładek szczękowych. W zależności od wybranej konfiguracji maksymalne rozwarcie wynosi:
- L1 – 100 mm,
- L2 – 150 mm,
- L3 – 215 mm,
- L4 – 265 mm.
Tak szeroki zakres regulacji pozwala obsługiwać detale o różnych gabarytach bez konieczności stosowania kilku osobnych imadeł. Przestawne wkładki zwiększają elastyczność stanowiska i ułatwiają jego przygotowanie do kolejnych operacji.
System docisku detalu do podstawy
Specjalna konstrukcja szczęki ruchomej powoduje dociskanie mocowanego elementu do powierzchni podstawy. Rozwiązanie ogranicza ryzyko unoszenia lub przemieszczania detalu pod wpływem sił występujących podczas skrawania. Stabilne położenie materiału ułatwia zachowanie powtarzalności oraz dokładności wykonywanej obróbki.
Sztywna konstrukcja do precyzyjnej obróbki
Korpus imadła wykonano z żeliwa przeznaczonego do zastosowań przemysłowych. Materiał zapewnia wysoką sztywność konstrukcji oraz pomaga tłumić drgania powstające podczas pracy obrabiarki. Odpowiednio wykończone powierzchnie robocze wspierają dokładne pozycjonowanie imadła i mocowanego elementu.
Imadło może pracować samodzielnie lub w układzie z kilkoma imadłami. Takie rozwiązanie sprawdza się podczas mocowania długich detali, obróbki seryjnej oraz organizowania stanowisk na frezarkach CNC.
Zastosowanie imadła maszynowego QM16100N/QT
Precyzyjne imadło maszynowe CORMAK znajduje zastosowanie podczas:
- frezowania na obrabiarkach CNC i frezarkach konwencjonalnych,
- wiercenia i rozwiercania otworów,
- roztaczania elementów,
- szlifowania detali,
- obróbki jednostkowej i seryjnej,
- wykonywania części w prototypowniach, narzędziowniach i zakładach produkcyjnych,
- mocowania długich elementów przy użyciu kilku imadeł.
Dane techniczne
| Szerokość szczęki | 100 mm |
| Wysokość szczęki | 32 mm |
| Maksymalne rozwarcie szczęki L1 | 100 mm |
| Maksymalne rozwarcie szczęki L2 | 150 mm |
| Maksymalne rozwarcie szczęki L3 | 215 mm |
| Maksymalne rozwarcie szczęki L4 | 265 mm |
| Szerokość rygla poprzecznego | 14 mm |
| Szerokość rygla podłużnego | 14 mm |
| Głowica śruby – sześciokąt | 14 mm |
| Wymiary całkowite | 305 × 100 × 86 mm |
| Waga | 11 kg |
Wyposażenie standardowe
- precyzyjne imadło maszynowe z żeliwnym korpusem,
- przestawne wkładki szczękowe z konfiguracjami L1–L4,
- system docisku obrabianego elementu do podstawy,
- śruba z sześciokątną głowicą 14 mm.
CORMAK QM16100N/QT – elastyczne i pewne mocowanie detali
Imadło maszynowe precyzyjne CORMAK QM16100N/QT łączy kompaktowe wymiary, sztywną konstrukcję oraz szeroki zakres regulacji szczęk. Możliwość uzyskania rozwarcia do 265 mm i system dociskający detal do podstawy sprawiają, że model jest funkcjonalnym rozwiązaniem do precyzyjnej obróbki jednostkowej oraz seryjnej.
