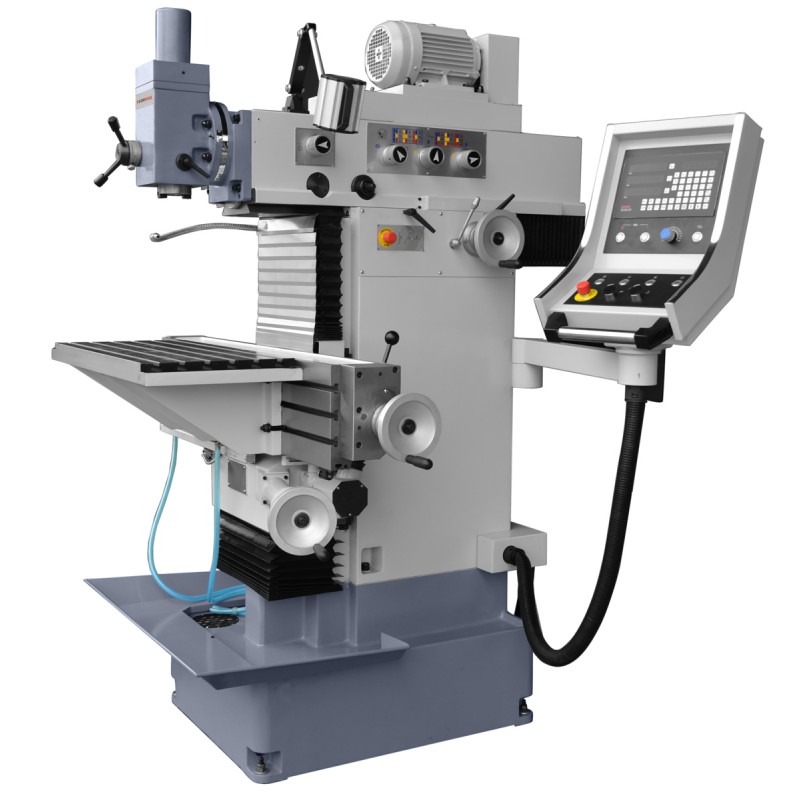

Frezarka narzędziowa XN840

Frezarka narzędziowa XN840 to profesjonalna frezarka konwencjonalna do metalu przeznaczona przede wszystkim do narzędziowni, warsztatów mechanicznych oraz produkcji jednostkowej i małoseryjnej. Pionowa głowica skrętna, poziomy układ frezowania, wrzeciono ISO40 oraz regulowane posuwy w trzech osiach pozwalają wykonywać szeroki zakres operacji na jednym stanowisku.

Frezarka narzędziowa XN840 – obróbka pionowa i pozioma w jednej maszynie

XN840 łączy klasyczną obsługę frezarki konwencjonalnej z rozbudowanymi możliwościami ustawienia detalu i narzędzia. Poziomy stół roboczy o wymiarach 800 mm x 400 mm posiada 6 rowków teowych, natomiast pionowy stół 1200 x 250 mm wyposażono w 3 rowki. Maksymalne obciążenie stołu wynosi 200 kg, co pozwala stabilnie mocować detale oraz dodatkowe oprzyrządowanie.

Maszyna wykorzystuje pionowe i poziome wrzeciono ze stożkiem ISO40. Zakres prędkości obu wrzecion wynosi 40-2000 obr/min (18 biegów), dzięki czemu operator może dobrać obroty do rodzaju narzędzia, obrabianego materiału i charakteru wykonywanej operacji.

Główne atuty frezarki XN840

• Stół poziomy 800 mm x 400 mm z 6 rowkami teowymi.
• Stół pionowy 1200 x 250 mm rozszerzający możliwości mocowania detalu.
• Wrzeciono ISO40 do profesjonalnego oprzyrządowania frezerskiego.
• Głowica pionowa obracana ±60° do obróbki powierzchni ustawionych pod kątem.
• Posuw X/Y/Z 5 - 500 mm/min umożliwiający dostosowanie ruchu roboczego.
• Szybki posuw 1200 mm/min w osiach X, Y i Z.
• Silnik główny 3,0 kW oraz silnik posuwu 1,3 kW.

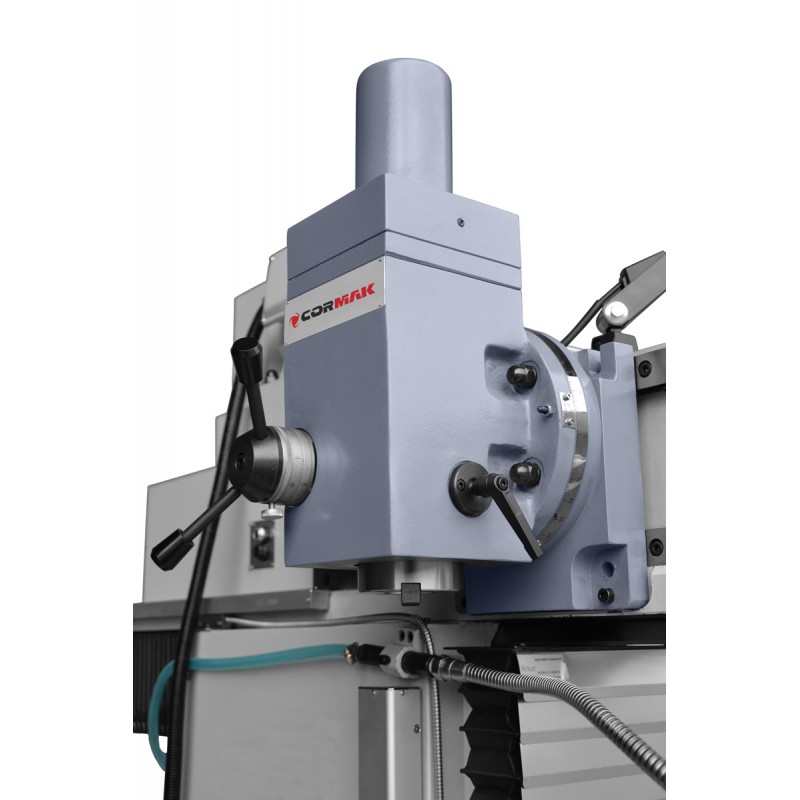

Głowica skrętna ±60° i wrzeciono ISO40

Pionowa głowica frezująca obracana w zakresie ±60° umożliwia prowadzenie narzędzia pod kątem względem powierzchni obrabianego elementu. Odległość wrzeciona pionowego od stołu wynosi 150- 550 mm, a poziomego 180 - 580 mm. Maksymalna odległość od środka wrzeciona do prowadnicy kolumny wynosi 565 mm.

Posuwy robocze i szybkie przejazdy

Prędkość posuwu w osiach X, Y i Z mieści się w zakresie 5 - 500 mm/min. Szybki posuw wynoszący 1200 mm/min umożliwia sprawne przemieszczanie zespołów roboczych pomiędzy kolejnymi pozycjami. Za ruch posuwowy odpowiada silnik o mocy 1,3 kW.

Zakres zastosowań frezarki konwencjonalnej XN840

Przy zastosowaniu odpowiedniego zestawu narzędzi frezarka narzędziowa XN840 może wykonywać szeroki zakres operacji obróbki skrawaniem:

• dłutowanie rowków,
• wiercenie, pogłębianie,
• wytaczanie przy użyciu głowic wytaczarskich,
• gwintowanie otworów w różnych płaszczyznach,
• nacinanie uzębień,
• skrawanie,
• frezowanie,
• szlifowanie otworów.

Zastosowanie w narzędziowniach i warsztatach produkcyjnych

XN840 jest przeznaczona do produkcji jednostkowej i małoseryjnej, narzędziowni, warsztatów remontowych oraz działów utrzymania ruchu. Możliwość pracy z wrzecionem pionowym i poziomym sprawia, że jest to wszechstronna frezarka do metalu ISO40 do wykonywania części maszyn, oprzyrządowania oraz elementów wymagających obróbki w różnych płaszczyznach.

Parametry techniczne frezarki XN840

XN840 – konwencjonalna frezarka narzędziowa ISO40

Połączenie pionowego i poziomego układu frezowania, głowicy ±60°, wrzeciona ISO40 oraz regulowanych posuwów sprawia, że XN840 jest przeznaczona do szerokiego zakresu profesjonalnych prac narzędziowych. Skontaktuj się z doradcą CORMAK, aby dobrać uchwyty, trzpienie i pozostałe oprzyrządowanie do planowanych procesów obróbki metalu.
